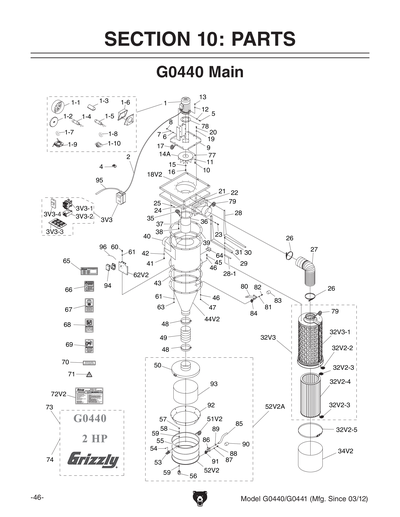

G0440 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

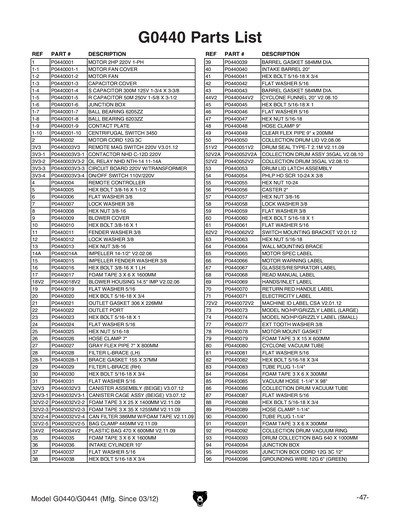

Ref # Part # Description Price Qty
1 P0440001 Motor 2hp 1ph 220v $261.45
1-1 P0440001-1 MOTOR FAN COVER $7.50
1-2 P0440001-2 MOTOR FAN $3.50
1-3 P0440001-3 CAPACITOR COVER $4.00
1-4 PC300B S CAPACITOR 300M 125V 1-3/4 X 3-3/8 $12.50
1-5 PC050A R CAPACITOR 50M 250V 1-5/8 X 3-1/2 $21.25
1-6 P0440001-6 JUNCTION BOX $6.50
2 P0440002 WIRE 14AWG x 3C $13.00
3A P0440003A REMOTE MAG SWITCH 220V V2.02.06 $116.74
4 P0440004 REMOTE CONTROLLER $12.00
5 PB16 HEX BOLT 3/8-16 X 1-1/2 $1.00
9 P0440009 BLOWER COVER $88.50
10 PB18 HEX BOLT 3/8-16 X 1 $1.00
11 PW02 FLAT WASHER 3/8 $1.00
12 PLW04 LOCK WASHER 3/8 $1.00
13 PN08 HEX NUT 3/8-16 $1.25
14A P0440014A IMPELLER 14-1/2" V2.02.06 $90.50
15 P0440015 FENDER WASHER 3/8 $1.00
16 P0440016 SPECIAL SCR 3/8-16 x 1 LH $1.00
17 P0440017 FOAM TAPE 3 X 6 X 1.8MM $2.00
18 P0440018 BLOWER HOUSING $316.25
19 PW07 FLAT WASHER 5/16 $1.25
20 PB07 HEX BOLT 5/16-18 X 3/4 $1.00
21 P0440021 OUTLET GASKET 306 X 226MM $4.00
22 P0440022 OUTLET PORT $111.25
23 PB03 HEX BOLT 5/16-18 X 1 $1.00
25 PN02 HEX NUT 5/16-18 $1.00
26 P0440026 HOSE CLAMP 7" $4.00
27 P0440027 Gray Flex Pipe 7" X 800mm $41.00
28 P0440028 Filter L-brace Left $33.75
28-1 P0440028-1 BRACE GASKET 155 X 37MM $1.25
29 P0440029 Filter L-brace Right $33.75
32 P0440032 *DISCD*CARTRIDGE FILTER 400MM $300.00
32-2 P0440032-2 METAL HANDLE INSERT $7.75
32-3 P0440032-3 STEEL CABLE $6.00
32A P0440032A Complete Canister Assy Box 2 $300.00
33 P0440033 BAG CLAMP 400MM $4.50
34 P0440034 ***USE T20245*** $4.00
36 P0440036 INTAKE CYLINDER 10" $70.75
39 P0440039 BARREL GASKET 584MM DIA. $9.75
40 P0440040 INTAKE BARREL 20" $279.00
44 P0440044 CYCLONE FUNNEL 20" $203.25
48 P0440048 HOSE CLAMP 9" $6.50
49 P0440049 Clear Flex Pipe 9" X 200mm $31.25
50 P0440050 COLLECTION DRUM LID V2.08.06 $63.00
51A P0440051A FOAM TAPE 10 X 50MM X 2M V2.10.05 $8.25
52 P0440052 Collection Drum 35gal $107.00
53 P0440053 DRUM LID LATCH $9.00
54 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
55 PN07 HEX NUT 10-24 $1.00
56 P0440056 CASTER 2" $2.00
62 P0443061 SWITCH MOUNTING BRACKET $15.50
64 P0440064 WALL MOUNTING BRACE $12.25
65 P0440065 Motor Spec Label $1.00
66 P0442093 MOTOR WARNING LABEL $1.00
67 PLABEL-32 Dust Mask 2w X 3.3h $1.00
68 PLABEL-12 Read Manual 2w X 3.3h $1.00
69 P0442096 HANDS/INLET LABEL $1.00
70 P0442097 RETURN RED HANDLE LABEL $1.00
71 PLABEL-14 Electricity 1.4w X 1.2h $0.75
72 P0440072 Machine Id Label $2.25
73 P0440073 MODEL NO/HP/GRIZZLY LABEL LRG $4.00
74 P0440074 MODEL NO/HP/GRIZZLY LABEL SML $2.00
75 P0440075 POWER CORD 12AWG X 3C X 10' $15.00
100 P0440100 COLLECTION DRUM EXT KIT $160.50
