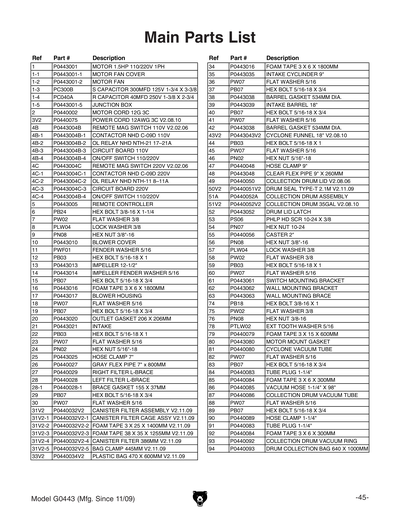

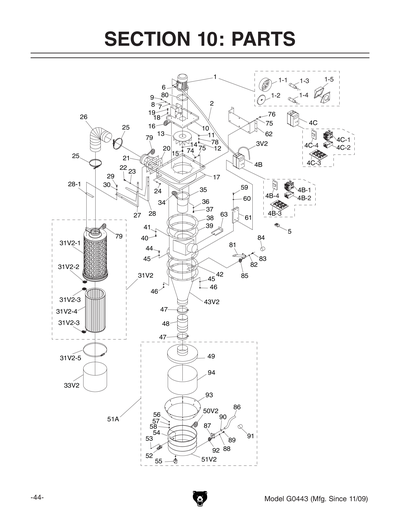

G0443 MAIN DIAGRAM


Ref # Part # Description Price Qty
1 P0443001 MOTOR 1.5HP 110/220V 1PH $207.00
1-1 P0443001-1 MOTOR FAN COVER $11.25
1-2 P0443001-2 MOTOR FAN $4.00
1-3 PC300B S CAPACITOR 300M 125V 1-3/4 X 3-3/8 $15.50
1-4 PC040A R CAPACITOR 40M 250V 1-3/8 X 2-3/4 $22.00
1-5 P0443001-5 JUNCTION BOX $12.75
2 P0440002 MOTOR CORD 12AWG X 3C $17.00
3V2 P0440075 POWER CORD 12AWG 3C 3.2M $20.50
4B P0443004B REMOTE MAG SWITCH 110V V2.02.06 $90.00
4C P0443004C REMOTE MAG SWITCH 220V V2.02.06 $144.00
5 P0443005 REMOTE CONTROLLER $17.25
6 PB24 HEX BOLT 3/8-16 X 1-1/4 $1.00
7 PW02 FLAT WASHER 3/8 $1.00
8 PLW04 LOCK WASHER 3/8 $1.00
9 PN08 HEX NUT 3/8-16 $1.25
10 P0443010 BLOWER COVER $72.50
11 PWF01 FENDER WASHER 5/16 $1.00
12 PB03 HEX BOLT 5/16-18 X 1 $1.00
13 P0443013 IMPELLER 12-1/2" $93.00
14 P0443014 IMPELLER FENDER WASHER 5/16 $1.00
16 P0443016 FOAM TAPE 3 X 6 X 1800MM $1.25
17 P0443017 BLOWER HOUSING $310.50
20 P0443020 OUTLET GASKET 206 X 206MM $3.00
21 P0443021 INTAKE $87.50
24 PN02 HEX NUT 5/16-18 $1.00
25 P0443025 HOSE CLAMP 7" $4.50
26 P0440027 GRAY FLEX PIPE 7" X 800MM $37.00
27 P0440029 RIGHT FILTER L-BRACE $38.75
28 P0440028 LEFT FILTER L-BRACE $38.75
28-1 P0440028-1 BRACE GASKET 155 X 37MM $1.25
31V2 P0440032V2 CANISTER FILTER ASSEMBLY V2.11.09 $294.00
31V2-1 P0440032V2-1 CANISTER FILTER CAGE ASSY V2.11.09 $503.75
31V2-2 P0440032V2-2 FOAM TAPE 3 X 25 X 1400MM V2.11.09 $6.00
31V2-3 P0440032V2-3 FOAM TAPE 3 X 35 X 1255MM V2.11.09 $6.50
31V2-4 P0440032V2-4 CANISTER FILTER 386MM WFOAM TAPE V2.11.0 $102.00
31V2-5 P0440032V2-5 BAG CLAMP 445MM V2.11.09 $6.50
33V2 P0440034V2 PLASTIC BAG 470 X 600MM V2.11.09 $5.50
35 P0443035 INTAKE CYCLINDER 9" $67.25
38 P0443038 BARREL GASKET 534MM DIA. $10.00
39 P0443039 INTAKE BARREL 18" $242.75
43V2 P0443043V2 CYCLONE FUNNEL 18" V2.08.10 $265.75
47 P0440048 HOSE CLAMP 9" $6.00
48 P0443048 CLEAR FLEX PIPE 9" X 260MM $25.50
49 P0440050 COLLECTION DRUM LID V2.08.06 $66.00
50V2 P0440051V2 DRUM SEAL TYPE-T 2.1M V2.11.09 $16.00
51A P0440052A COLLECTION DRUM ASSEMBLY V1.02.05 $217.25
51V2 P0440052V2 COLLECTION DRUM 35GAL V2.08.10 $174.00
52 P0443052 DRUM LID LATCH $10.25
53 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
54 PN07 HEX NUT 10-24 $1.00
55 P0440056 CASTER 2" $2.00
61 P0443061 SWITCH MOUNTING BRACKET $13.50
62 P0443062 WALL MOUNTING BRACKET $51.00
63 P0443063 WALL MOUNTING BRACE $20.75

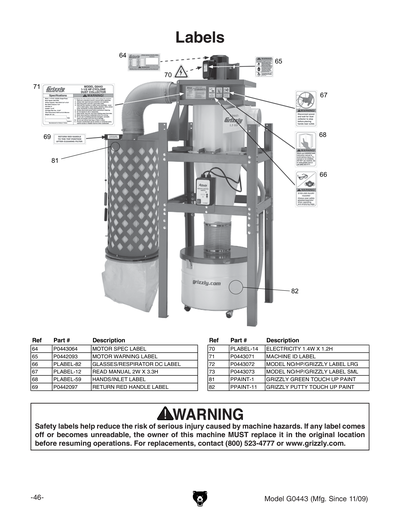

64 P0443064 MOTOR SPEC LABEL $1.00
65 P0442093 MOTOR WARNING LABEL $1.00
66 PLABEL-82 GLASSES/RESPIRATOR DC LABEL 2W X 3.3H $5.00
67 PLABEL-59 HANDS/DUST COLLECTOR OUTLET 2W X 3.3H $2.25
68 PLABEL-12 READ MANUAL 2W X 3.3H $2.25
69 P0442097 RETURN RED HANDLE LABEL $1.00
70 PLABEL-14 ELECTRICITY 1.4W X 1.2H $1.00
71 P0443071 MACHINE ID LABEL $22.00
72 P0443072 MODEL NO/HP/GRIZZLY LABEL LRG $17.25
73 P0443073 MODEL NO/HP/GRIZZLY LABEL SML $17.25
74 PB18 HEX BOLT 3/8-16 X 1 $1.00
78 PTLW02 EXT TOOTH WASHER 5/16 $1.00
79 P0440079 FOAM TAPE 3 X 15 X 600MM $5.00
80 P0443080 MOTOR MOUNT GASKET $3.00
81 P0440080 CYCLONE VACUUM TUBE $26.00
82 PW07 FLAT WASHER 5/16 $1.25
83 PB07 HEX BOLT 5/16-18 X 3/4 $1.00
84 P0440083 TUBE PLUG 1-1/4" $1.00
85 P0440084 FOAM TAPE 3 X 6 X 300MM $1.50
86 P0440085 VACUUM HOSE 1-1/4" X 98" $21.00
87 P0440086 COLLECTION DRUM VACUUM TUBE $26.75
90 P0440089 HOSE CLAMP 1-1/4" $1.25
93 P0440092 COLLECTION DRUM VACUUM RING $72.50
94 P0440093 DRUM COLLECTION BAG 640 X 1000MM $7.75
