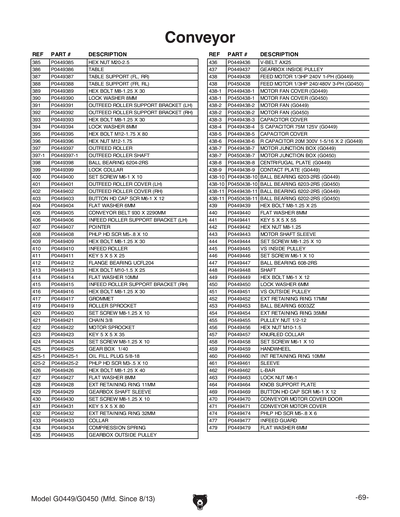

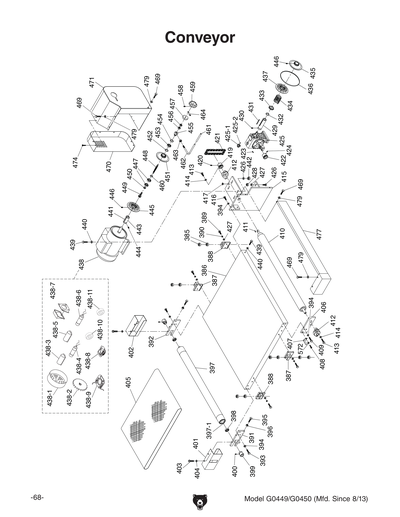

G0449 CONVEYOR DIAGRAM


Ref # Part # Description Price Qty
385 PN28M HEX NUT M20-2.5 $3.50
386 P0449386 TABLE $686.50
387 P0449387 TABLE SUPPORT R $7.50
388 P0449388 TABLE SUPPORT L $7.50
389 PB26M HEX BOLT M8-1.25 X 30 $1.00
390 PLW01 LOCK WASHER 5/16 $1.00
391 P0449391 ROLLER SUPPORT BRACKET R $11.50
392 P0449392 ROLLER SUPPORT BRACKET L $11.50
395 PB141M HEX BOLT M12-1.75 X 80 $2.25
396 PN09M HEX NUT M12-1.75 $1.00
397 P0449397 PRESSURE ROLLER $172.50
397-1 P0449397-1 PRESSURE ROLLER SHAFT $17.25
399 P0449399 BRACKET $8.00
400 PSS01M SET SCREW M6-1 X 10 $1.25
401 P0449401 ROLLER COVER R $10.25
402 P0449402 ROLLER COVER L $10.25
404 PW06 FLAT WASHER 1/4 $1.25
405 P0449405 CONVEYOR BELT 930 X 2290MM $534.75
406 P0449406 ROLLER SUPPORT BRACKET $11.50
407 P0449407 POINTER $3.50
408 PS09M PHLP HD SCR M5-.8 X 10 $1.00
410 P0449410 ROLLER $300.25
411 PK34M KEY 5 X 5 X 20 $1.00
412 P0449412 BEARING UCFL204 $17.25
413 PB32M HEX BOLT M10-1.5 X 25 $1.00
414 PW02 FLAT WASHER 3/8 $1.00
415 P0449415 ROLLER SUPPORT BRACKET $141.50
417 P0449417 GROMMET $1.00
419 P0449419 SPROCKET $20.75
420 PSS16M SET SCREW M8-1.25 X 10 $1.00
421 P0449421 CHAIN 3/8 $7.50
422 P0449422 SPROCKET $15.00
423 PK15M KEY 5 X 5 X 35 $1.00
425 P0449425 GEAR BOX 1/40 $286.25
425-1 P0449425-1 FILL PLUG $1.00
426 PB15M HEX BOLT M8-1.25 X 40 $1.00
427 PW07 FLAT WASHER 5/16 $1.25
428 PN03M HEX NUT M8-1.25 $3.00
429 P0449429 SHAFT $21.75
431 PK17M KEY 5 X 5 X 80 $1.25
432 PR37M EXT RETAINING RING 32MM $1.00
433 P0449433 COLLAR $7.00
434 P0449434 COMPRESSION SPRING $3.00
435 P0449435 PULLEY $17.25
436 P0449436 V-BELT AX-25 $20.25
437 P0449437 PULLEY $19.50
438 P0449438 FEED MOTOR 1/3HP 220V 1PH $137.00
438 P0450438 FEED MOTOR 1/3HP 220/440V 3PH $132.00
438-1 P0449438-1 MOTOR FAN COVER $6.25
438-2 P0449438-2 MOTOR FAN $3.50
438-3 P0449438-3 CAPACITOR COVER $3.00
438-5 P0449438-5 CAPACITOR COVER $3.00
438-6 PC020C R CAPACITOR 20M 300V 1-5/16 X 2 $15.50
438-7 P0449438-7 FEED MOTOR JUNCTION BOX $3.50
439 PB07M HEX BOLT M8-1.25 X 25 $1.00
441 PK112M KEY 5 X 5 X 55 $4.25
443 P0449443 SHAFT $15.00
445 P0449445 PULLEY $19.00
447 P0449447 PULLEY BEARING $3.50
448 P0449448 SHAFT $7.00
449 PB02M HEX BOLT M6-1 X 12 $1.00
450 PLW03M LOCK WASHER 6MM $1.00
451 P0449451 PULLEY $19.00
452 PR18M EXT RETAINING RING 17MM $1.00
454 PR12M EXT RETAINING RING 35MM $1.25
455 P0449455 PULLEY NUT 1/2" X 12 $6.25
456 PN02M HEX NUT M10-1.5 $1.00
457 P0449457 KNURLED COLLAR $4.50
459 P0449459 HANDWHEEL $3.00
460 PR45M INT RETAINING RING 10MM $1.00
461 P0449461 SLEEVE $3.00
462 P0449462 BAR $2.25
463 PLN03M LOCK NUT M6-1 $1.00
464 P0449464 BAR $1.00
471 P0449471 COVER $58.75
477 P0449477 INFEED GUARD $28.75
Ref # Part # Description Price Qty
