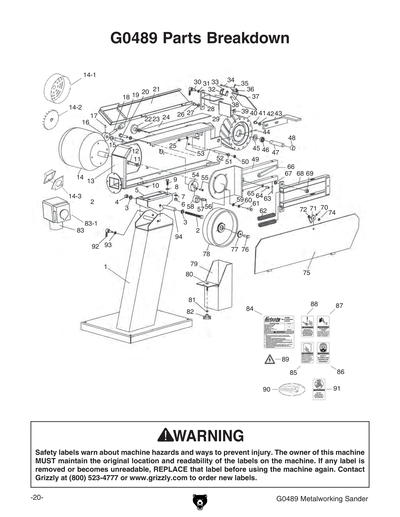

G0489 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

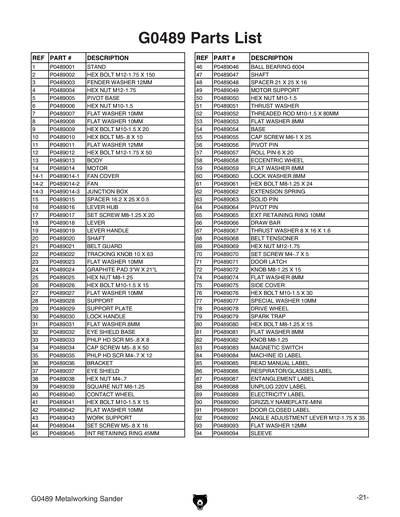

Ref # Part # Description Price Qty
1 P0489001 STAND $111.25
2 PB157M HEX BOLT M12-1.75 X 130 $1.50
4 P0489004 PAPER SPACER $1.00
5 P0489005 PIVOT BASE $7.00
9 PB74M HEX BOLT M10-1.5 X 20 $1.00
10 PB96M HEX BOLT M5-.8 X 10 $1.00
11 PW06M FLAT WASHER 12MM $1.00
12 PB33M HEX BOLT M12-1.75 X 50 $1.00
13 P0489013 BODY $238.00
14 P0489014 MOTOR $333.00
14-1 P0489014-1 FAN COVER $4.25
14-2 P0489014-2 FAN $1.75
14-3 P0489014-3 JUNCTION BOX $3.25
15 P0489015 SPACER 16.2 X 25 X 0.5 $1.00
16 P0489016 LEVER HUB $3.50
17 PSS09M SET SCREW M8-1.25 X 20 $1.00
18 P0489018 LEVER $1.75
19 P0489019 LEVER HANDLE $1.00
20 P0489020 SHAFT $2.00
21 P0489021 BELT GUARD $11.25
22 P0489022 TRACKING KNOB 10 X 63 $2.75
23 PW04M FLAT WASHER 10MM $1.00
24 P0489024 Graphite Pad 3 X 21" $3.50
26 PB40M ***USE PB70M*** $1.00
28 P0489028 SUPPORT $9.00
29 P0489029 SUPPORT PLATE $10.75
30 P0489030 LOCK HANDLE $4.75
31 PW01M FLAT WASHER 8MM $1.00
32 P0489032 EYE SHIELD BASE $1.75
33 PS05M Phlp Hd Scr M5-.8 X 8 $1.00
34 PSB109M ***use Pcap109m*** $1.00
35 PS02M PHLP HD SCR M4-.7 X 12 $1.00
36 P0489036 BRACKET $1.75
37 P0489037 EYE SHIELD $2.25
38 PN04M HEX NUT M4-.7 $1.00
39 P0489039 SQUARE NUT M8-1.25 $1.00
40 P0489040 CONTACT WHEEL $124.75
43 P0489043 WORK SUPPORT $7.75
44 PSS34M SET SCREW M5-.8 X 16 $1.00
45 P0489045 STOP RING $1.00
46 P6004 ***SEE EXT DESCRIPTION*** $2.75
47 P0489047 SHAFT $4.50
48 P0489048 SPACER 21 X 25 X 16 $1.25
49 P0489049 MOTOR SUPPORT $15.00
50 PN02M HEX NUT M10-1.5 $1.00
51 P0489051 THRUST WASHER 10 X 20 X 2 $1.00
52 P0489052 THREADED ROD M10-1.5 X 80MM $2.00
54 P0489054 BASE $4.75
55 PSB06M ***USE PCAP06M*** $1.00
56 P0489056 PIVOT PIN $1.25
57 PRP07M ROLL PIN 6 X 20 $1.00
58 P0489058 ECCENTRIC WHEEL $2.75
60 PLW04M LOCK WASHER 8MM $1.00
61 PB19M HEX BOLT M8-1.25 X 24 $1.00
62 P0489062 EXTENSION SPRING 23.5 X 3.5 X 140 $5.00
63 P0489063 SOLID PIN 6 X 40 $1.00
64 P0489064 PIVOT PIN $1.25
65 PR01M EXT RETAINING RING 10MM $1.00
66 P0489066 Drawbar $3.50
67 P0489067 THRUST WASHER 8 X 16 X 1.6 $1.00
68 P0489068 BELT TENSIONER $10.50
69 PN09M HEX NUT M12-1.75 $1.00
70 PSS08M SET SCREW M4-.7 X 5 $1.00
71 P0489071 DOOR LATCH $1.75
72 P0489072 KNOB M8-1.25 X 15 $1.00
75 P0489075 SIDE COVER $36.50
76 PB01M HEX BOLT M10-1.5 X 30 $1.00
77 P0489077 SPECIAL WASHER 10MM $1.00
78 P0489078 DRIVE WHEEL $107.50
79 P0489079 SPARK TRAP $11.75
80 PB87M HEX BOLT M8-1.25 X 15 $1.00
82 P0489082 KNOB M8-1.25 $2.00
83 P0489083 Ol Switch Kedu Koa1l $14.75
83-1 P0489083-1 ON/OFF SWITCH $34.25
84 P0489084 MACHINE ID LABEL $2.50
85 PLABEL-12 Read Manual 2w X 3.3h $1.00
86 PLABEL-37 Respirator/glasses 2w X 3.3h $1.00
88 PLABEL-36 Disconnect Power-door 2w X 3.3h $1.00
89 PLABEL-14 Electricity 1.4w X 1.2h $0.75
90 G8588 Name Plates - Small $16.95
91 PLABEL-30 Close Door Label 2 X 3.3 $1.00
Ref # Part # Description Price Qty
