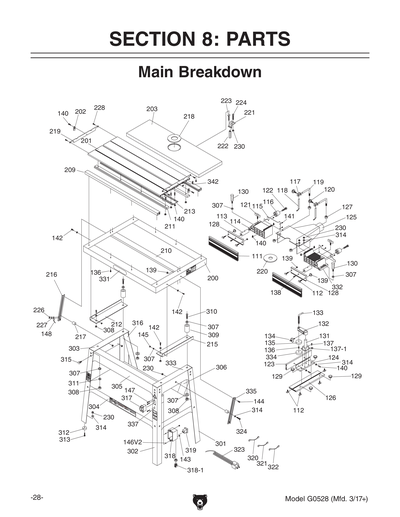

G0528 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

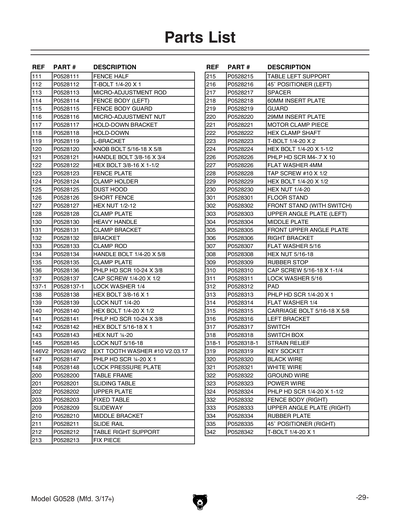

Ref # Part # Description Price Qty
111 P0528111 FENCE HALF $14.25
112 P0528112 T-BOLT 1/4-20 X 1" $1.00
113 P0528113 Mirco Adjusting Rod $4.75
114 P0528114 Fence Body Left $22.25
115 P0528115 FENCE BODY GUARD $5.50
116 P0528116 KNOB 3/8-16 $4.75
117 P0528117 Hold Down Bracket $3.75
118 P0528118 Hold Down $4.75
119 P0528119 L-BRACKET $4.75
120 P0528120 KNOB BOLT 5/16-18 X 5/8" $1.00
121 P0528121 HANDLE BOLT 3/8-16 X 3/4" $1.00
122 PB16 HEX BOLT 3/8-16 X 1-1/2 $1.00
127 PN34 ***USE PN06*** $0.75
128 P0528128 CLAMP PLATE $14.75
130 P0528130 HEAVY HANDLE $2.00
131 P0528131 CLAMP BRACKET $12.50
132 P0528132 BRACKET $11.25
133 P0528133 CLAMP ROD $3.75
134 P0528134 HANDLE BOLT 1/4-20 X 5/8" $1.25
135 P0528135 CLAMP PLATE $2.50
136 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
137 PSB04 ***use Pcap04*** $1.00
137-1 PLW02 LOCK WASHER 1/4 $0.75
138 PB18 HEX BOLT 3/8-16 X 1 $1.00
139 PLN02 LOCK NUT 1/4-20 $1.00
140 PB19 HEX BOLT 1/4-20 X 1/2 $1.00
142 PB03 HEX BOLT 5/16-18 X 1 $1.00
143 PN07 HEX NUT 10-24 $1.00
144 P0528144 T-BOLT 1/4-20 X 3/4" $1.00
145 PLN03 LOCK NUT 5/16-18 $1.00
146 PTLW01 EXT TOOTH WASHER #10 $1.00
147 PS08 PHLP HD SCR 10-24 X 3/4 $1.00
148 P0528148 LOCK PRESSURE PLATE $2.25
200 P0528200 TABLE FRAME $32.00
201 P0528201 SLIDING TABLE $54.00
202 P0528202 Plate Upper $1.00
203 P0528203 FIXED TABLE $211.75
209 P0528209 SLIDEWAY $19.75
210 P0528210 Bracket Middle $3.75
211 P0528211 SLIDE RAIL $7.50
212 P0528212 TABLE RIGHT SUPPORT $9.50
213 P0528213 FIX PIECE $14.75
215 P0528215 TABLE LEFT SUPPORT $9.00
216 P0528216 Positioner 45deg Left $9.00
217 P0528217 SPACER $3.75
218 P0528218 Insert Plate 60mm $8.00
219 P0528219 GUARD $3.75
220 P0528220 Insert Plate 29mm $5.50
221 P0528221 MOTOR CLAMP PIECE $5.00
222 P0528222 HEX CLAMP SHAFT $2.50
223 P0528223 T-BOLT 1/4-20 X 2" $1.00
224 PB26 HEX BOLT 1/4-20 X 1-1/2 $1.00
226 PS38M PHLP HD SCR M4-.7 X 10 $1.00
228 PHTEK26 ***USE PHTEK23*** $1.00
230 PN05 HEX NUT 1/4-20 $1.25
301 P0528301 FLOOR STAND $10.75
302 P0528302 Stand W/switch Front $18.75
303 P0528303 Upper Angle Plate Left $9.00
304 P0528304 Plate Middle $63.75
305 P0528305 Angle Plate Front Upper $10.75
306 P0528306 Bracket Right $5.50
307 PW07 FLAT WASHER 5/16 $1.25
308 PN02 HEX NUT 5/16-18 $1.00
309 P0528309 RUBBER STOP $4.75
310 PSB11 ***use Pcap11*** $1.00
311 PLW01 LOCK WASHER 5/16 $1.00
312 P0528312 ***USE P0444134*** $1.50
313 PS19 Phlp Hd Scr 1/4-20 X 1 $1.00
314 PW06 Flat Washer 1/4 In $1.25
315 PCB01 CARRIAGE BOLT 5/16-18 X 5/8 $1.00
316 P0528316 Bracket Left $5.50
318 P0528318 SWITCH BOX $5.00
318-1 P0528318-1 STRAIN RELIEF $1.25
319 P0528319 PLUG RECEPTACLE $2.25
320 P0528320 BLACK WIRE $1.50
321 P0528321 WHITE WIRE $1.50
322 P0528322 GROUND WIRE $1.50
323 P0528323 POWER WIRE $11.00
324 PS14 PHLP HD SCR 1/4-20 X 1-1/2 $1.00

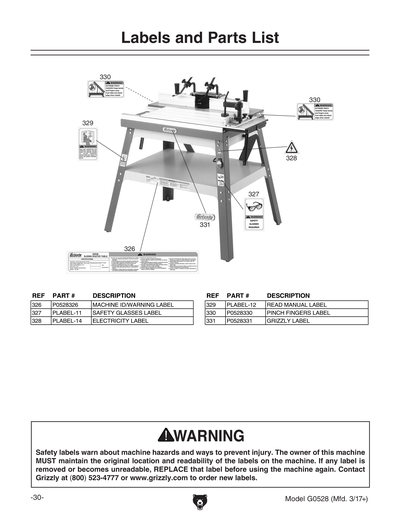

326 P0528326 Machine Id/warning Label $1.00
327 PLABEL-11 Safety Glasses 2w X 3.3h $1.00
328 PLABEL-14 Electricity 1.4w X 1.2h $0.75
329 PLABEL-12 Read Manual 2w X 3.3h $1.00
330 P0528330 PINCH FINGERS LABEL $1.00
331 P0528331 GRIZZLY LABEL $3.00
332 P0528332 Fence Body Right $46.00
333 P0528333 Upper Angle Plate Right $10.75
334 P0528334 RUBBER PLATE $1.25
335 P0528335 Positioner 45deg Right $7.25
340 P0528340 NYLON CORD CLAMP $3.00
342 P0528342 T-bolt 1/4-20 X 1/2" $1.25
