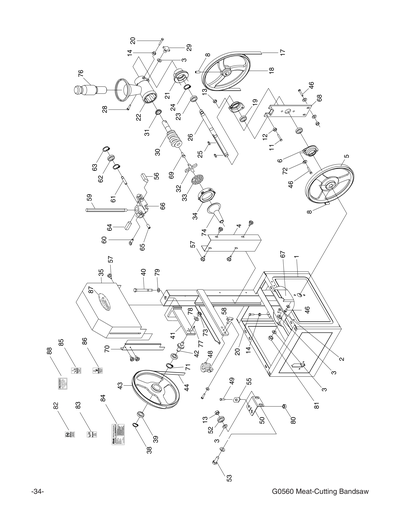

G0560 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

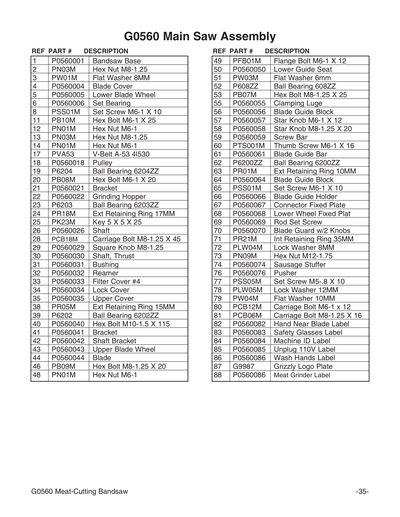

Ref # Part # Description Price Qty
1 P0560001 BANDSAW BASE $220.25
3 PW01M FLAT WASHER 8MM $1.00
4 P0560004 BLADE COVER $9.25
5 P0560005 Blade Lower Wheel $42.00
6 P0560006 SET BEARING $9.25
11 PB10M HEX BOLT M6-1 X 25 $1.00
12 PN01M HEX NUT M6-1 $1.00
13 PN03M HEX NUT M8-1.25 $1.00
17 PVA53 V-belt A53 $12.00
18 P0560018 PULLEY $27.25
19 P6204 ***SEE EXT DESCRIPTION*** $3.00
20 PB08M HEX BOLT M6-1 X 20 $1.00
21 P0560021 BRACKET $16.25
22 P0560022 GRINDING HOPPER $46.50
23 P6203 ***SEE EXT DESCRIPTION*** $2.00
24 PR18M EXT RETAINING RING 17MM $1.00
25 PK23M KEY 5 X 5 X 25 $3.00
26 P0560026 SHAFT $20.00
28 PCB18M CARRIAGE BOLT M8-1.25 X 45 $1.00
29 P0560029 SQUARE KNOB M8-1.25 $1.00
30 P0560030 SHAFT THRUST $25.25
31 P0560031 BUSHING $1.00
32 P0560032 REAMER $4.25
33 P0560033 FILTER COVER #4 $7.50
34 P0560034 LOCK COVER $10.25
35 P0560035 UPPER COVER $25.50
38 PR05M EXT RETAINING RING 15MM $1.00
39 P6202 ***SEE EXT DESCRIPTION*** $2.25
40 P0560040 HEX BOLT M10-1.5 X 115 $1.00
41 P0560041 BRACKET $1.00
42 P0560042 SHAFT BRACKET $4.25
43 P0560043 UPPER BLADE WHEEL $41.50
44 P0560044 Blade 1970 X 16 X .05mm 47tpi $39.50
46 PB09M HEX BOLT M8-1.25 X 20 $1.00
49 PFB01M FLANGE BOLT M6-1 X 12 $1.00
50 P0560050 Guide Seat Lower $5.50
51 PW03M FLAT WASHER 6MM $1.00
52 P608ZZ ***USE G3845*** $3.95
53 PB07M HEX BOLT M8-1.25 X 25 $1.00
55 P0560055 CLAMPING LUGE $1.00
56 P0560056 BLADE GUIDE BLOCK $1.00
57 P0560057 STAR KNOB M6-1 X 12 $2.25
58 P0560058 STAR KNOB M8-1.25 X 20 $1.00
59 P0560059 SCREW BAR $5.50
60 PTS001M THUMB SCREW M6-1 X 16 $1.00
61 P0560061 BLADE GUIDE BAR $1.00
62 P6200ZZ BALL BEARING 6200 ZZ $1.75
63 PR01M EXT RETAINING RING 10MM $1.00
64 P0560064 BLADE GUIDE BLOCK $1.00
65 PSS01M SET SCREW M6-1 X 10 $1.25
66 P0560066 BLADE GUIDE HOLDER $4.25
67 P0560067 CONNECTOR FIXED PLATE $1.00
68 P0560068 Wheel Fixed Plate Lower $8.25
69 P0560069 ***USE P0560070*** $1.25
70 P0560070 BLADE GUARD $10.25
71 PR21M INT RETAINING RING 35MM $1.00
72 PLW04M LOCK WASHER 8MM $1.00
73 PN09M HEX NUT M12-1.75 $1.00
74 P0560074 SAUSAGE STUFFER $1.00
76 P0560076 PUSHER $1.75
77 PSS05M SET SCREW M5-.8 X 10 $1.00
78 PLW05M LOCK WASHER 12MM $1.00
79 PW04M FLAT WASHER 10MM $1.00
80 PCB12M CARRIAGE BOLT M6-1 X 12 $1.00
81 PCB06M CARRIAGE BOLT M8-1.25 X 16 $1.00
82 P0560082 HAND NEAR BLADE LABEL 1-1/2 X 2-5/8 $1.00
83 P0560083 Safety Glasses Label 1-1/2 X 2-5/8" $1.00
84 P0560084 MACHINE ID LABEL $2.25
85 P0560085 UNPLUG 110V LABEL 1-1/2 X 2-5/8 $1.00
86 P0560086 WASH HANDS LABEL 1-1/2 X 2-5/8 $1.00
87 G9987 Name Plates - Mini $9.95
Ref # Part # Description Price Qty
