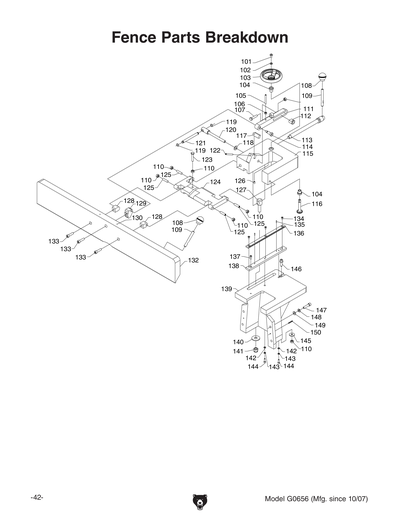

G0656 FENCE DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

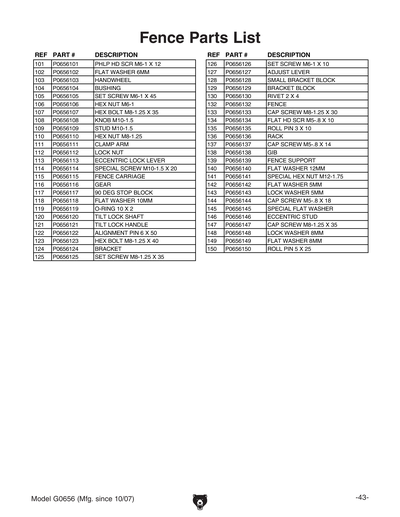

Ref # Part # Description Price Qty
101 PS14M PHLP HD SCR M6-1 X 12 $1.00
102 PW03M FLAT WASHER 6MM $1.00
103 P0656103 HANDWHEEL $6.50
104 P0656104 BUSHING $1.00
105 PSS85M SET SCREW M6-1 X 45 $1.00
106 PN01M HEX NUT M6-1 $1.00
107 PB20M HEX BOLT M8-1.25 X 35 $1.00
108 P0656108 KNOB M10-1.5 $1.00
109 P0656109 STUD M10-1.5 $1.00
110 PN03M HEX NUT M8-1.25 $1.00
111 P0656111 CLAMP ARM $4.00
112 P0656112 LOCK NUT $1.50
113 P0656113 ECCENTRIC LOCK LEVER $7.00
114 P0656114 SPECIAL SCREW M10-1.5 X 20 $3.00
115 P0656115 FENCE CARRIAGE $48.50
116 P0656116 GEAR $8.75
117 P0656117 STOP BLOCK 90 DEG $1.50
118 PW04M FLAT WASHER 10MM $1.00
119 POR0010 O-RING 10 X 2   $1.25
120 P0656120 TILT LOCK SHAFT $5.00
121 P0656121 TILT LOCK HANDLE $1.00
122 P0656122 ALIGNMENT PIN 6 X 50 $1.00
123 PB15M HEX BOLT M8-1.25 X 40 $1.00
124 P0656124 BRACKET $15.75
125 PSS74M SET SCREW M8-1.25 X 35 $1.00
126 PSS01M SET SCREW M6-1 X 10 $1.25
127 P0656127 ADJUST LEVER $3.00
128 P0656128 Bracket Block M8-1.25 Small $2.50
129 P0656129 BRACKET BLOCK $5.00
130 P0656130 RIVET 2 X 4 $1.00
132 P0656132 FENCE $105.50
133 PSB13M ***use Pcap13m*** $1.00
134 PFH07M FLAT HD SCR M5-.8 X 10 $1.00
135 PRP44M ROLL PIN 3 X 10 $0.75
136 P0656136 RACK $8.75
137 PSB20M ***use Pcap20m*** $1.00
138 P0656138 GIB $8.00
139 P0656139 FENCE SUPPORT $70.25
140 PW06M FLAT WASHER 12MM $1.00
141 P0656141 SPECIAL HEX NUT M12-1.75 $1.00
142 PW02M FLAT WASHER 5MM $1.00
143 PLW01M LOCK WASHER 5MM $1.00
144 PSB53M ***use Pcap53m*** $0.75
145 P0656145 SPECIAL FLAT WASHER 12 X 37 X 3 $1.00
146 P0656146 ECCENTRIC STUD $2.50
147 PSB40M ***use Pcap40m*** $1.00
148 PLW04M LOCK WASHER 8MM $1.00
149 PW01M FLAT WASHER 8MM $1.00
150 PRP49M ROLL PIN 5 X 25 $1.00
Ref # Part # Description Price Qty
