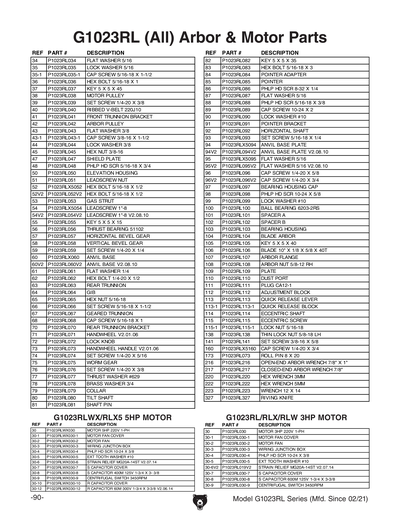

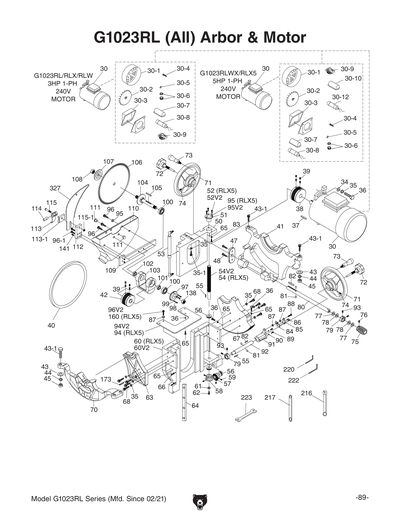

G1023RL ARBOR MOTOR DIAGRAM


Ref # Part # Description Price Qty
30 P1023RL030 MOTOR 3HP 220V 1PH $215.00
34 PW07 FLAT WASHER 5/16 $1.25
35 PLW01 LOCK WASHER 5/16 $1.00
35-1 PCAP08 CAP SCREW 5/16-18 X 1-1/2 $1.00
36 PB03 HEX BOLT 5/16-18 X 1 $1.00
37 PK33M KEY 5 X 5 X 45 $3.00
38 P1023RL038 MOTOR PULLEY $23.50
39 PSS03 SET SCREW 1/4-20 X 3/8 $1.00
40 P1023RL040 RIBBED V-BELT 220J10 $22.50
41 P1023RL041 FRONT TRUNNION BRACKET $72.50
42 P1023RL042 ARBOR PULLEY $20.75
43 PW02 FLAT WASHER 3/8 $1.00
43-1 PCAP26 CAP SCREW 3/8-16 X 1-1/2 $1.00
44 PLW04 LOCK WASHER 3/8 $1.00
45 PN08 HEX NUT 3/8-16 $1.25
47 P1023017 PLATE $3.25
48 PS35 PHLP HD SCR 5/16-18 X 3/4 $1.00
50 P1023RL050 ELEVATION HOUSING $169.00
51 P1023RL051 LEADSCREW NUT $11.00
52 PCAP41 CAP SCREW 10-24 X 1/2 $1.00
53 P1023RL053 GAS STRUT $13.75
55 PK20M KEY 5 X 5 X 15 $1.00
56 P51102 THRUST BEARING 51102 $9.00
57 P1023RL057 HORIZONTAL BEVEL GEAR $17.25
58 P1023RL058 VERTICAL BEVEL GEAR $17.25
59 PSS11 SET SCREW 1/4-20 X 1/4 $1.00
61 PW06 FLAT WASHER 1/4 $1.25
62 PB19 HEX BOLT 1/4-20 X 1/2 $1.00
63 P1023RL063 REAR TRUNNION $41.50
64 P1023RL064 GIB $8.75
65 PN02 HEX NUT 5/16-18 $1.00
66 PSS20 SET SCREW 5/16-18 X 1-1/2 $1.00
67 P1023RL067 GEARED TRUNNION $68.50
68 PCAP03 CAP SCREW 5/16-18 X 1 $1.00
69 PB07 HEX BOLT 5/16-18 X 3/4 $1.00
70 P1023RL070 REAR TRUNNION BRACKET $25.75
71 P1023010A HANDWHEEL V2.01.06 $37.50
72 P1023SL008A LOCK KNOB $15.00
73 P1023009B HANDLE V2.01.06 $9.75
74 PSS04 SET SCREW 1/4-20 X 5/16 $2.50
75 P1023023 WORM 1.410" OD $15.00
77 P1023RL077 THRUST WASHER #629 $4.25
78 PBW02 WASHER 3/4 BRASS $1.00
79 P1023024 COLLAR $3.00
80 P1023SL026 TILT SHAFT $11.25
81 P1023027 PIN $1.00
82 PK15M KEY 5 X 5 X 35 $1.00
83 PB04 HEX BOLT 5/16-18 X 3 $1.00
84 P1023SL015A POINTER ADAPTER $2.25
85 P1023SL015C POINTER $2.25
86 PS23 PHLP HD SCR 8-32 X 1/4 $1.00
88 PS27 PHLP HD SCR 5/16-18 X 3/8 $1.25
89 PCAP65 CAP SCREW 10-24 X 2 $1.00
91 P1023013 POINTER BRACKET $8.00
92 P1023RL092 HORIZONTAL SHAFT $10.25
93 PSS05 SET SCREW 5/16-18 X 1/4 $1.00
96 PCAP01 CAP SCREW 1/4-20 X 5/8 $1.00
96-1 PCAP06 CAP SCREW 1/4-20 X 1 $1.00
97 P1023RL097 BEARING HOUSING CAP $2.50
98 PS22 PHLP HD SCR 10-24 X 5/8 $1.00
99 PLW03 LOCK WASHER #10 $1.00
100 P6203-2RS BALL BEARING 6203 2RS $9.50
101 P1023RL101 SPACER A $2.25
102 P1023RL102 SPACER B $2.25
103 P1023RL103 BEARING HOUSING $51.75
104 P1023RL104 BLADE ARBOR $18.00
105 PK02M KEY 5 X 5 X 40 $1.00
106 P1023RL106 BLADE 10" X 1/8 X 5/8 X 40T $20.75
107 P1023047 ARBOR FLANGE $3.50
108 P1023SL048 ARBOR NUT 5/8-12 RH $2.25
109 P1023RL109 PLATE $17.75
110 P1023RL110 DUST PORT $7.75
111 P1023RL111 PLUG CA12-1 $10.25
112 P1023RL112 ADJUSTMENT BLOCK $42.25
113 P1023RL113 QUICK RELEASE LEVER $5.25
113-1 P1023RL113-1 QUICK RELEASE BLOCK $3.00
114 P1023RL114 ECCENTRIC SHAFT $2.25
115 P1023RL115 ECCENTRIC SCREW $2.25
115-1 PLN03 LOCK NUT 5/16-18 $1.00
138 PLN15 LOCK NUT 5/8-18 $2.00
141 PSS21 SET SCREW 3/8-16 X 5/8 $1.00
216 P1023048A OPEN-END ARBOR WRENCH 7/8 X 7/8" $2.50
217 P1023RL217 CLOSED-END ARBOR WRENCH 7/8" $3.00
220 PAW03M WRENCH HEX 3MM $1.00
222 PAW05M WRENCH HEX 5MM $1.00
223 PWR1214 WRENCH 12 X 14MM OPEN-END $5.00
327 P1023RL327 RIVING KNIFE $11.00
