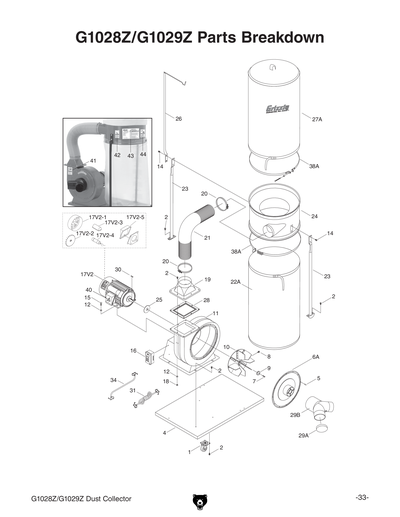

G1029Z MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

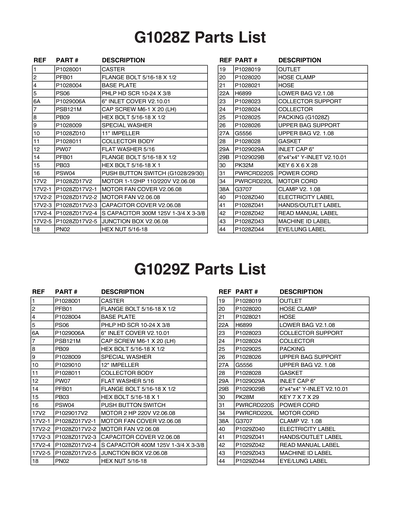

Ref # Part # Description Price Qty
1 P1028001 CASTER $7.25
2 PFB01 FLANGE BOLT 5/16-18 X 1/2 $1.00
4 P1028004 BASE PLATE $47.00
5 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
6A P1029006A Inlet Cover 6" V2.10.01 $18.75
7 PSB121M ***use Pcap121m*** $1.00
8 PB09 HEX BOLT 5/16-18 X 1/2 $1.00
9 P1028009 SPECIAL WASHER $1.00
10 P1029010 TURBO FAN STRAIGHT FIN V2.10.04 $126.75
11 P1028011 COLLECTOR BODY $178.25
12 PW07 FLAT WASHER 5/16 $1.00
14 PFB01 FLANGE BOLT 5/16-18 X 1/2 $1.00
15 PB03 HEX BOLT 5/16-18 X 1 $1.00
16 PSW04 PUSH BUTTON SWITCH (G1028/29/30) $25.00
17 P1029017 MOTOR 2HP 220V 1PH $238.40
17-1 P1028Z017-1 MOTOR FAN COVER $9.25
17-2 P1028Z017-2 MOTOR FAN $3.00
17-3 P1028Z017-3 CAPACITOR COVER $3.00
18 PN02 HEX NUT 5/16-18 $1.00
19 P1028019 OUTLET $14.00
20 P1028020 HOSE CLAMP $2.00
21 P1028021 HOSE $18.50
22A H6899 Bottom Bag For G0548 & G0562 $5.95
23 P1028023 COLLECTOR SUPPORT $10.00
24 P1028024 COLLECTOR $97.50
25 P1029025 PACKING $1.25
26 P1028026 UPPER BAG SUPPORT $14.00
27A G5556 2.5 Micron Dust Bag - Large Bag for G1028Z, G1029 & G1030 $24.95
28 P1028028 GASKET $4.50
29A P1029029A INLET CAP $3.00
29B P1029029B Y-INLET 6" X 4" X 4" V2.10.01 $9.75
30 PK28M KEY 7 X 7 X 30 $1.00
31 PWRCRD220S POWER CORD 12-GAUGE 3-WIRE 36"-LENGTH $5.00
34 PWRCRD220L POWER CORD 12-GAUGE 3-WIRE 86"-LENGTH $24.00
38A G3707 68" Band Clamp For G1028Z, G1029, & G1030 $8.95
40 P1029Z040 ELECTRICITY LABEL $1.00
41 P1029Z041 HANDS/OUTLET LABEL $1.25
42 P1029Z042 READ MANUAL LABEL $1.25
43 P1029Z043 MACHINE ID LABEL $2.25
44 P1029Z044 EYE/LUNG LABEL $1.25
Ref # Part # Description Price Qty
