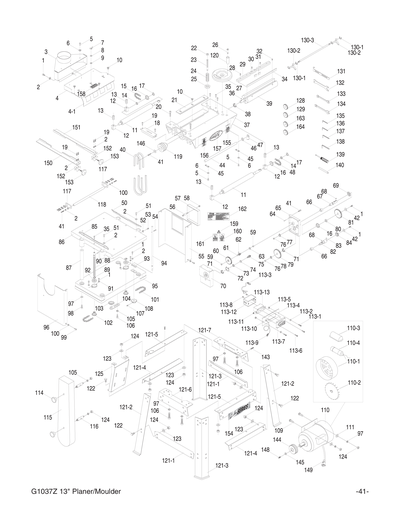

G1037Z MAIN DIAGRAM
While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.
Ref #
Part #
Description
Price
Qty
1
PSB26M
***use Pcap26m***
$1.00
2
PLW03M
LOCK WASHER 6MM
$1.00
3
P1037Z003
DUST CHUTE
$12.50
4
P1037Z004
CHIP BRACKET
$16.75
4-1
P1037Z004-1
CHIP GUIDE
$5.50
5
PSB50M
***use Pcap50m***
$1.00
6
PLW01M
LOCK WASHER 5MM
$1.00
7
PWN03M
WING NUT M4-.7
$1.00
8
PLW02M
LOCK WASHER 4MM
$1.00
10
PFB01M
FLANGE BOLT M6-1 X 12
$1.00
11
P1037Z011
ROLLER
$16.75
12
P1037Z012
BUSHING
$2.50
13
P1037Z013
Helical Spring 2 X 28
$1.00
14
P1037Z014
SPACER
$1.00
15
P1037Z015
CHAIN
$3.50
16
P1017134
KEY SPROCKET
$1.00
17
PR05M
EXT RETAINING RING 15MM
$1.00
18
P1037Z018
COVER
$12.00
19
PSB04M
***use Pcap04m***
$1.00
20
PSB13M
***use Pcap13m***
$1.00
21
P1037Z021
CHIP GUARD PLATE
$3.75
22
PN02M
HEX NUT M10-1.5
$1.00
23
P1037Z023
ADJUSTMENT SHAFT
$1.75
24
P1037Z024
ADJUSTABLE SHAFT
$3.50
25
P1037Z025
LOCK NUT M22-1.5
$1.00
26
PS42M
PHLP HD SCR M8-1.25 X 35
$1.00
27
P1037Z027
HANDWHEEL
$24.50
28
PSS14M
SET SCREW M8-1.25 X 12
$1.00
29
P1037Z029
***USE P1037205***
$9.00
30
P1037206
Gib 2 In
$3.25
31
P1037Z031
PLATE
$1.00
32
PSS53M
SET SCREW M5-.8 X 12
$1.00
34
P1037Z034
KNIFE
$22.00
35
PSB01M
***use Pcap01m***
$1.00
36
PK20M
KEY 5 X 5 X 15
$1.00
37
P1037Z037
UPPER FRAME
$105.00
38
P6204
***SEE EXT DESCRIPTION***
$3.00
39
P1037Z039
CUTTERHEAD
$75.50
40
PVM50
V-belt M50 3l500
$9.75
41
PSB02M
***use Pcap02m***
$1.00
44
P1037Z044
SHAFT
$4.75
45
P1037Z045
FIXING PLATE
$1.00
46
P1037Z046
SPACER
$1.00
47
P1037Z047
ANTI-KICKBACK FINGER
$1.00
48
P1037Z048
CHAIN #410 X 18
$3.75
50
P1037Z050
Fence Right
$2.00
51
PS68M
PHLP HD SCR M6-1 X 10
$1.50
52
P1037Z052
POINTER
$1.00
53
PS07M
PHLP HD SCR M4-.7 X 8
$1.00
54
PRP42M
ROLL PIN 3 X 20
$1.00
55
P1037Z055
Cover Right
$12.50
56
P1037Z056
SHAFT
$2.00
57
P1037Z057
GEAR COVER
$1.00
58
PN35M
ACORN NUT M6-1
$1.00
59
P1037Z059
BUSHING
$1.00
60
P1037Z060
GEAR
$9.00
61
P1037Z061
GEAR
$5.00
62
PK03M
KEY 3 X 3 X 8
$1.00
64
P1037Z064
PIN
$1.00
65
P1037Z065
GEAR BOX COVER
$15.00
66
P1037Z066
BUSHING
$1.00
67
P1037Z067
CHAIN SPROCKET SHAFT
$4.50
68
PK29M
KEY 4 X 4 X 8
$1.25
69
P1037Z069
SPROCKET
$3.00
70
P1037Z070
GEAR BOX
$35.50
71
P6202
***SEE EXT DESCRIPTION***
$2.25
72
PR21M
INT RETAINING RING 35MM
$1.00
73
P1037Z073
BUSHING
$1.00
74
PW14M
FLAT WASHER 15MM
$1.00
75
P1037Z075
GEAR
$5.00
76
P1037Z076
BUSHING
$1.00
77
PR06M
EXT RETAINING RING 16MM
$1.00
78
PR02M
EXT RETAINING RING 14MM
$1.00
79
P1037Z079
GEAR
$10.75
80
P1037Z080
SPACER
$7.75
81
P1037Z081
GEAR
$7.00
82
P1037Z082
SHAFT
$5.75
84
P1037Z084
GEAR
$5.50
85
P1037Z085
Fence Left
$2.00
86
P1037Z086
Frame Middle
$108.00
87
P1037Z087
POST
$7.00
88
P1037Z088
ELEVATION SCREW M14-2 X 197
$3.50
89
PR09M
EXT RETAINING RING 20MM
$1.00
90
PRP37M
Roll Pin 3 X 14
$0.75
92
P6004
***SEE EXT DESCRIPTION***
$2.75
93
P1037Z093
FIXING PLATE
$1.00
94
P1037Z094
SHAFT
$8.00
95
P1037Z095
BASE
$94.75
96
P1037Z096
Cover Left
$13.50
97
PLW04M
LOCK WASHER 8MM
$1.00
98
PSB31M
***use Pcap31m***
$1.00
99
PSB68M
***use Pcap68m***
$1.00
100
PW03M
FLAT WASHER 6MM
$1.00
101
P1037Z101
CHAIN
$4.75
102
P1037Z102
SPROCKET
$5.75
103
P1037Z103
SPROCKET
$1.50
104
P1037Z104
IDLER BRACKET
$1.75
105
PW01M
FLAT WASHER 8MM
$1.00
106
PSB14M
***use Pcap14m***
$1.00
107
PSS02M
SET SCREW M6-1 X 6
$1.00
108
P1037Z108
SPROCKET 10T
$2.75
109
PCB05
CARRIAGE BOLT 5/16-18 X 3/4
$2.00
110
P1037Z110
MOTOR
$175.00
110-1
P1037Z110-1
FAN COVER
$9.75
110-2
P1037Z110-2
MOTOR FAN
$2.75
110-3
P1037Z110-3
CAPACITOR COVER
$2.00
110-4
PC400B
S CAPACITOR 400M 125V 1-3/4 X 3-7/8
$11.25
113
P1037Z113
SWITCH ASSEMBLY
$24.50
113-1
P1037Z113-10
STRAIN RELIEF
$1.00
113-1
P1037Z113-12
SWITCH BOX
$2.75
113-1
P1037Z113-13
SWITCH
$12.25
113-1
PS21M
PHLP HD SCR M4-.7 X 15
$1.00
113-1
PTLW01M
EXT TOOTH WASHER 4MM
$1.00
113-2
PW05M
FLAT WASHER 4MM
$1.00
113-3
P1037Z113-3
SWITCH CORD
$2.75
113-4
P1037Z113-4
SWITCH PLATE
$1.00
113-5
PN04M
HEX NUT M4-.7
$1.00
113-6
PHTEK28M
TAP SCREW M4 X 25
$1.00
113-7
P1037Z113-7
SWITCH COVER
$1.00
113-8
P1037Z113-8
STRAIN RELIEF
$1.00
113-9
P1037Z113-9
POWER CORD
$4.75
114
P1037Z114
Knob M8 X 1.25 Female
$1.50
115
P1037Z115
PULLEY COVER
$89.50
116
P1037Z116
STUD
$2.75
117
P1037Z117
FENCE GUIDE ROD BRACKET
$3.25
118
P1037Z118
FENCE GUIDE ROD
$10.75
119
P1037Z119
PULLEY
$12.50
120
P1037Z120
HANDLE
$2.00
121
P1037Z121
Stand Assy
$117.25
121-1
P1037Z121-1
Brace Lower Side
$3.75
121-2
P1037Z121-2
LEG E
$10.50
121-3
P1037Z121-3
LEG F
$10.50
121-4
P1037Z121-4
End Brace Lower
$5.00
121-5
P1037Z121-5
UPPER END BRACE
$5.75
121-6
P1037Z121-6
Upper Side Brace Left
$5.00
121-7
P1037Z121-7
Upper Side Brace Right
$5.75
122
PCB02
CARRIAGE BOLT 5/16-18 X 1/2
$1.00
124
PN02
HEX NUT 5/16-18
$1.00
125
P1037Z125
MOTOR MOUNT
$43.75
128
P1037Z128
GEAR 57T
$8.00
129
P1037Z129
GEAR 20T
$4.00
130
P1037Z130
COMPLETE KNIFE GAUGE ASSY
$6.00
130-1
PEC10M
E-CLIP 9MM
$1.00
130-2
P1037Z130-2
Knife Gauge 1 Of 2
$2.00
130-3
P1037Z130-3
KNIFE GAUGE ROD
$1.75
131
P1037Z131
L-gauge
$1.75
132
P1037Z132
Wrench 17 X 32
$2.75
133
PWR1012
Wrench 10/12mm
$2.00
134
PWR1113
WRENCH 11 X 13
$3.00
135
PAW03M
Wrench Hex 3mm
$1.00
136
PAW04M
Wrench Hex 4mm
$1.00
137
PAW05M
Wrench Hex 5mm
$1.00
138
PAW06M
Wrench Hex 6mm
$2.00
139
P1037Z139
SCREWDRIVER
$2.00
140
P1037Z140
DRIFT
$4.75
143
P1037Z143
WIRE CLIP
$1.00
144
P1037Z144
PULLEY
$10.75
148
PB09
HEX BOLT 5/16-18 X 1/2
$1.00
149
P1037Z149
MOTOR CORD
$5.50
150
P1037Z150
Moulding Fence
$7.50
151
P1037Z151
Moulding Fence Right
$7.50
152
P1037Z152
BRACKET
$3.00
153
P1037Z153
Knob M6-1 X 20 Male
$1.00
155
P1037Z155
EAR PROTECTION LABEL
$1.00
156
P1037Z156
RESPIRATOR/GLASSES LABEL
$1.00
157
G9987
Name Plates - Mini
$9.95
158
P1037Z158
CUTTERHEAD COVER LABEL
$1.00
159
PLABEL-14
Electricity 1.4w X 1.2h
$0.75
161
PLABEL-12
Read Manual 2w X 3.3h
$1.00
162
P1037Z162
MACHINE ID LABEL
$2.00
163
P1037Z163
GEAR 31T
$4.00
164
P1037Z164
GEAR 46T
$8.00
Ref #
Part #
Description
Price
Qty
