Enter the quantity next to the part you are ordering and press the "Add To Cart" button. If you cannot locate your part below, click on the appropriate diagram at the top of the page or contact our tech support department at techsupport@grizzly.com or 570-546-9663.

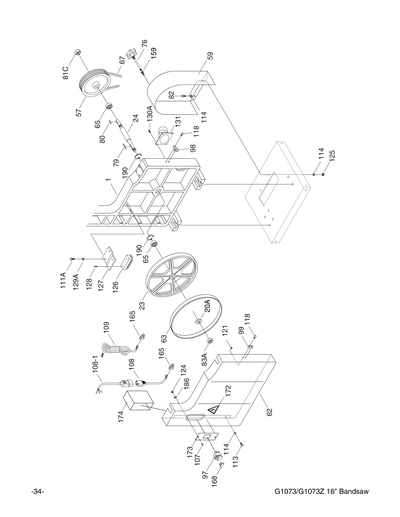

G1073 DRIVE ASSEMBLY DIAGRAM


Ref # Part # Description Price Qty
20A P1073020A SHIM 3/4" $1.00
81C P1073081B NUT 3/4-16 RH $1.25
83A P1073081A NUT 3/4-16 LH $1.25
001 P1073001 CASTING BODY $565.50
023 P1073023 LOWER WHEEL $65.25
024 P1073024A SHAFT LOWER V2.05.98 $14.00
057 P1073057B CAST IRON WHEEL PULLEY $74.75
059 P1073059 PULLEY COVER $27.25
062 P1073062 COVER LOWER $93.50
067 PVM50 V-BELT M50 3L500 $10.75
076 P1073076 LOCK KNOB $1.00
079 PK34M KEY 5 X 5 X 20 $1.00
080 PK15M KEY 5 X 5 X 35 $1.00
082 PB19 HEX BOLT 1/4-20 X 1/2 $1.00
098 P1073098 LATCH $4.00
107 PS22 PHLP HD SCR 10-24 X 5/8 $1.00
108 P1073108A QUICK DISCONNECT CORD MALE $7.75
109 P1073109A QUICK DISCONNECT CORD FEMALE $14.00
111 PB18 HEX BOLT 3/8-16 X 1 $1.00
114 PW06 FLAT WASHER 1/4 $1.25
118 PS23 PHLP HD SCR 8-32 X 1/4 $1.00
121 PN14 HEX NUT 8-32 $1.00
124 PN07 HEX NUT 10-24 $1.00
125 PN05 HEX NUT 1/4-20 $1.00
126 P1073126 BRUSH $3.00
127 P1073127 MOUNT BRACKET $3.00
128 P1073128 TAP SCREW #6 X 1/2" $1.00
130A PS06 PHLP HD SCR 10-24 X 3/8 $1.00
131 G2977 2-1/2" Universal Dust Port (for Shop-Vac & Sears) $3.75
159 PN02 HEX NUT 5/16-18 $1.00
165 P1071075 STRAIN RELIEF $1.00
173 P1073173 SWITCH PLATE $3.00
174 P1073174 SWITCH COVER $4.50
Ref # Part # Description Price Qty
