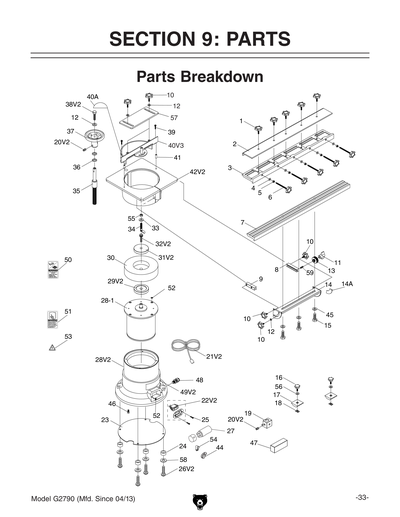

G2790 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

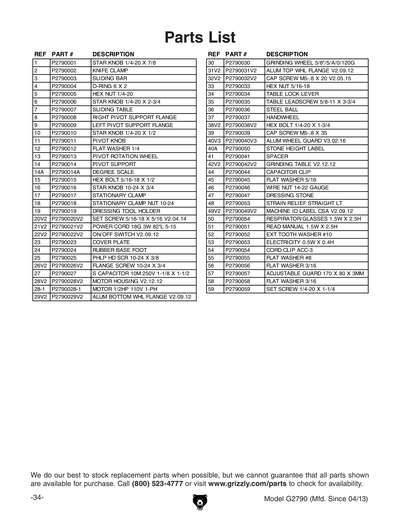

Ref # Part # Description Price Qty
1 P2790001 STAR KNOB 1/4-20 X 7/8 $1.00
1 P2790001 STAR KNOB 1/4-20 X 7/8 $1.00
2 P2790002 KNIFE CLAMP $9.75
2 P2790002 KNIFE CLAMP $9.75
3 P2790003 SLIDING BAR $29.25
3 P2790003 SLIDING BAR $29.25
4 P2790004 ***USE POR0062*** $1.00
4 POR0062 O-RING 6 X 2   $1.00
5 PN05 HEX NUT 1/4-20 $1.00
5 PN05 HEX NUT 1/4-20 $1.00
6 P2790006 STAR KNOB 1/4-20 X 2-3/4 $1.75
6 P2790006 STAR KNOB 1/4-20 X 2-3/4 $1.75
7 P2790007 SLIDE TABLE $29.25
7 P2790007 SLIDE TABLE $29.25
8 P2790008 PIVOT SUPPORT FLANGE RIGHT $5.00
8 P2790008 PIVOT SUPPORT FLANGE RIGHT $5.00
9 P2790009 PIVOT SUPPORT FLANGE LEFT $5.00
9 P2790009 PIVOT SUPPORT FLANGE LEFT $5.00
10 P2790010 ***USE P4223002*** $1.00
10 P4223002 KNOB $1.75
11 P2790011 PIVOT KNOB $1.50
11 P2790011 PIVOT KNOB $1.50
12 PW06 FLAT WASHER 1/4 $1.00
12 PW06 FLAT WASHER 1/4 $1.00
13 P2790013 PIVOT ROTATION WHEEL $5.00
13 P2790013 PIVOT ROTATION WHEEL $5.00
14 P2790014 PIVOT SUPPORT $6.50
14 P2790014 PIVOT SUPPORT $6.50
14A P2790014A DEGREE SCALE $5.00
14A P2790014A DEGREE SCALE $5.00
15 PB09 HEX BOLT 5/16-18 X 1/2 $1.00
15 PB09 HEX BOLT 5/16-18 X 1/2 $1.00
16 P2790016 STAR KNOB 10-24 X 3/4 $1.00
16 P2790016 STAR KNOB 10-24 X 3/4 $1.00
17 P2790017 STATIONARY CLAMP $5.00
17 P2790017 STATIONARY CLAMP $5.00
18 P2790018 SPECIAL LOCK NUT 10-24 $1.00
18 P2790018 SPECIAL LOCK NUT 10-24 $1.00
19 P2790019 DRESSING TOOL HOLDER $5.00
19 P2790019 DRESSING TOOL HOLDER $5.00
20 PSS02 SET SCREW 5/16-18 X 3/8 $1.00
20 PSS02 SET SCREW 5/16-18 X 3/8 $1.00
21 P2790021 ***USE PWRCRD110L*** $2.75
21 P2790021 ***USE PWRCRD110L*** $2.75
22 P2790022 ON/OFF SWITCH $1.00
22 P2790022 ON/OFF SWITCH $1.00
23 P2790023 COVER PLATE $2.50
23 P2790023 COVER PLATE $2.50
24 P2790024 RUBBER BASE FOOT $1.00
24 P2790024 RUBBER BASE FOOT $1.00
25 PW07 FLAT WASHER 5/16 $1.00
25 PW07 FLAT WASHER 5/16 $1.00
26 PS01 PHLP HD SCR 10-24 X 1/2 $1.00
26 PS01 PHLP HD SCR 10-24 X 1/2 $1.00
27 P2790027 S CAPACITOR 10UF 250VAC 1-1/8 X 1-1/2 $19.50
27 P2790027 S CAPACITOR 10UF 250VAC 1-1/8 X 1-1/2 $19.50
28 P2790028 MOTOR HOUSING $101.75
28 P2790028 MOTOR HOUSING $101.75
28-1 P2790028-1 MOTOR 1/2HP 110V 60HZ $78.00
29 P2790029 BOTTOM WHEEL FLANGE $2.50
29 P2790029 BOTTOM WHEEL FLANGE $2.50
30 G2791 Wide Wheel - 120 Grit $19.95
30 G2791 Wide Wheel - 120 Grit $19.95
31 P2790031 TOP WHEEL FLANGE $2.50
31 P2790031 TOP WHEEL FLANGE $2.50
32 P2790032 ***USE PSB10M*** $1.00
32 PSB10M ***use Pcap10m*** $1.00
33 PN02 HEX NUT 5/16-18 $1.00
33 PN02 HEX NUT 5/16-18 $1.00
34 P2790034 TABLE LOCK LEVER $1.00
34 P2790034 TABLE LOCK LEVER $1.00
35 P2790035 TABLE LEADSCREW 5/8-11 X 3-3/4 $5.00
35 P2790035 TABLE LEADSCREW 5/8-11 X 3-3/4 $5.00
36 P2790036 STEEL BALL $1.00
36 P2790036 STEEL BALL $1.00
37 P2790037 HANDWHEEL $7.50
37 P2790037 HANDWHEEL $7.50
38 PB02 HEX BOLT 1/4-20 X 5/8 $1.00
38 PB02 HEX BOLT 1/4-20 X 5/8 $1.00
39 P2790039 ***USE PSB79M*** $1.00
39 P2790039 ***USE PSB79M*** $1.00
40 P2790040 WHEEL GUARD $9.75
40 P2790040 WHEEL GUARD $9.75
41 P2790041 SPACER $1.00
41 P2790041 SPACER $1.00
42 P2790042 GRINDING TABLE $44.00
42 P2790042 GRINDING TABLE $44.00
43 P2790043 WARNING LABEL $1.00
43 P2790043 WARNING LABEL $1.00
44 P2790044 CAPACITOR CLIP $1.25
44 P2790044 CAPACITOR CLIP $1.25
45 PW07 FLAT WASHER 5/16 $1.00
45 PW07 FLAT WASHER 5/16 $1.00
46 PWRN01 WIRE NUT 14-22 GAUGE $1.00
46 PWRN01 WIRE NUT 14-22 GAUGE $1.00
Ref # Part # Description Price Qty
