G4030 HEADSTOCK DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

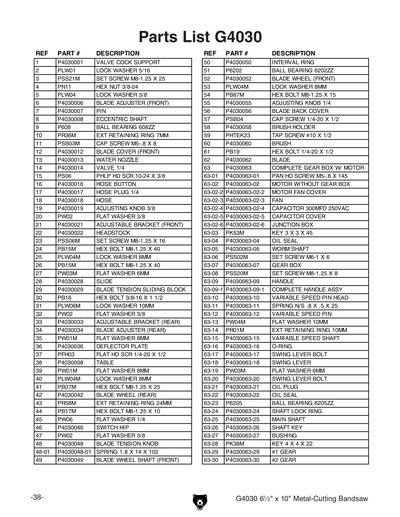

Ref # Part # Description Price Qty
1 P4030001 VALVE COCK SUPPORT $2.75
2 PLW01 LOCK WASHER 5/16 $1.00
3 PSS21M SET SCREW M8-1.25 X 25 $1.00
4 PN08 HEX NUT 3/8-16 $1.25
5 PLW04 LOCK WASHER 3/8 $1.00
6 P4030006 BLADE ADJUSTABLE FRONT $18.50
7 P4030007 PIN $1.25
8 P4030008 ECCENTRIC SHAFT $2.50
9 P608 ***SEE EXT DESCRIPTION*** $2.25
10 PR36M EXT RETAINING RING 7MM $1.00
11 PSB03M ***use Pcap03m*** $1.00
12 P4030012 Blade Cover Front $7.50
13 P4030013 WATER NOZZLE $10.25
14 P4030014 VALVE 1/4 $9.50
15 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
16 P4030016 HOSE BUTTON $8.00
18 P4030018 HOSE $10.00
19 P4030019 ADJUSTING KNOB 3/8 $1.75
20 PW02 FLAT WASHER 3/8 $1.00
21 P4030021 Adjustable Bracket Front $22.25
22 P4030022 BOW-SAW $160.25
23 PSS06M SET SCREW M8-1.25 X 16 $1.00
24 PB15M HEX BOLT M8-1.25 X 40 $1.00
25 PLW04M LOCK WASHER 8MM $1.00
27 PW03M FLAT WASHER 6MM $1.00
28 P4030028 SLIDE $8.25
29 P4030029 BLADE TENSION SLIDING BLOCK $19.00
30 PB16 HEX BOLT 3/8-16 X 1-1/2 $1.00
31 PLW06M LOCK WASHER 10MM $1.00
33 P4030033 Adjustable Bracket Rear $19.00
34 P4030034 Blade Adjustable Rear $27.00
35 PW01M FLAT WASHER 8MM $1.00
36 P4030036 DEFLECTOR PLATE $6.00
37 PFH03 FLAT HD SCR 1/4-20 X 1/2 $1.00
38 P4030038 VERTICAL CUTTING PLATE $19.50
41 PB07M HEX BOLT M8-1.25 X 25 $1.00
42 P4030042 Blade Wheel Rear $42.00
43 PR58M EXT RETAINING RING 24MM $1.00
44 PB17M HEX BOLT M8-1.25 X 10 $1.00
45 PW06 Flat Washer 1/4 In $1.25
46 P4030046 SWITCH HIP $1.00
48 P4030048 BLADE ADJUSTABLE KNOB $3.75
48-01 P4030048-01 SPRING 1.8 X 14 X 102 $15.00
49 P4030049 Blade Wheel Shaft Front $12.75
50 P4030050 INTERVAL RING $1.00
51 P6202 ***SEE EXT DESCRIPTION*** $2.25
52 P4030052 Blade Wheel Front $42.00
54 PB87M HEX BOLT M8-1.25 X 15 $1.00
55 P4030055 ADJUSTING KNOB 1/4 $1.25
56 P4030056 BLADE BACK COVER $60.00
57 PSB04 ***use Pcap04*** $1.00
58 P4030058 BRUSH HOLDER $5.00
59 PHTEK23 TAP SCREW #10 X 1/2 $1.00
60 P4030060 BRUSH $14.25
61 PB19 HEX BOLT 1/4-20 X 1/2 $1.00
62 P4030062 BLADE $54.00

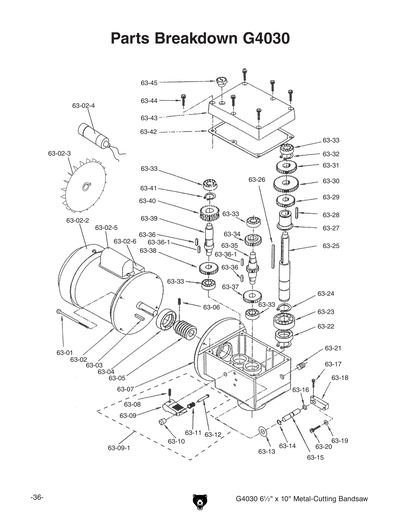

63 P4030063 Complete Gear Box W/motor V2.06.02 $410.25

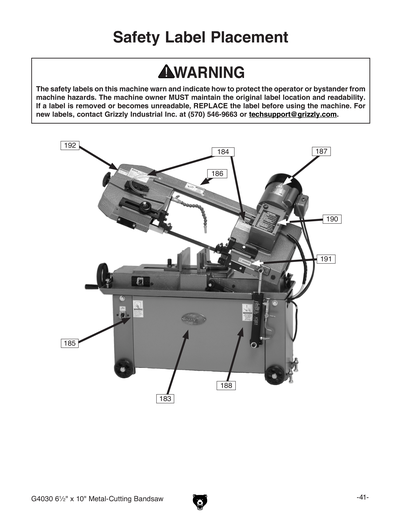

185 PLABEL-12 Read Manual 2w X 3.3h $1.00
187 PLABEL-14 Electricity 1.4w X 1.2h $0.75
188 PLABEL-18 Unplug Bandsaw 2w X 3.3h $1.00
Ref # Part # Description Price Qty
