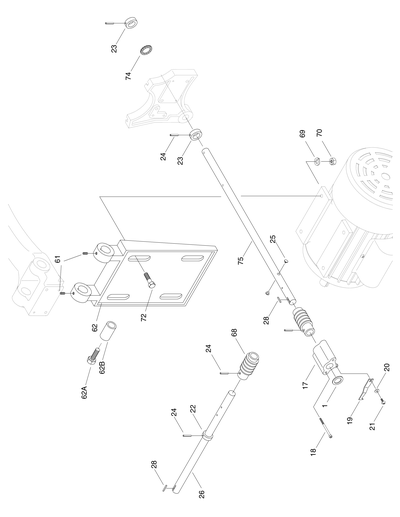

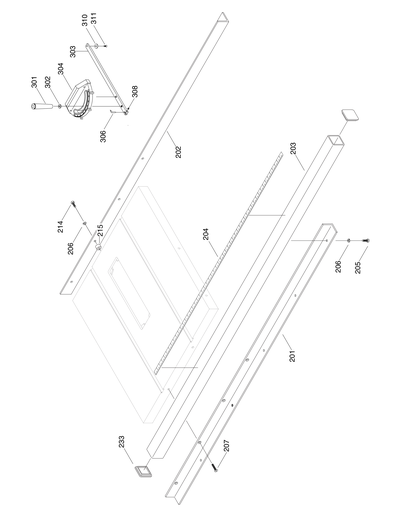

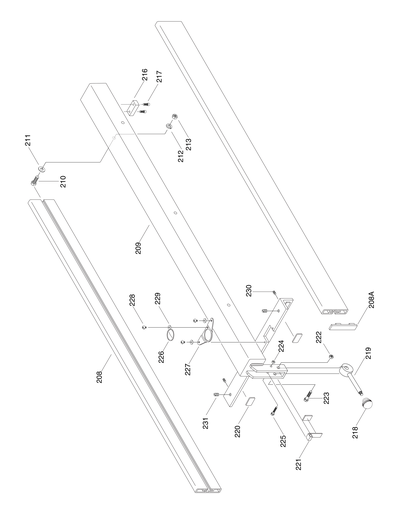

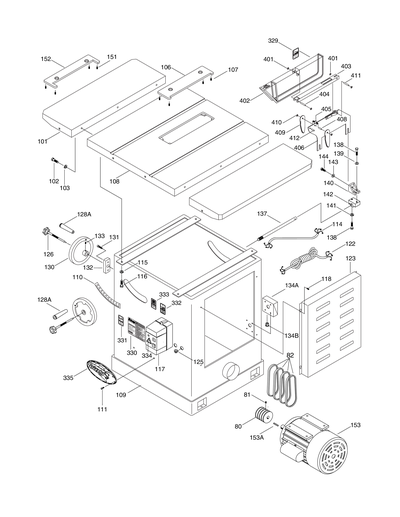

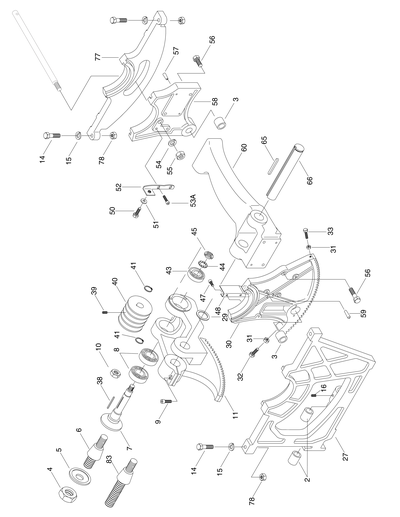

G7210 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

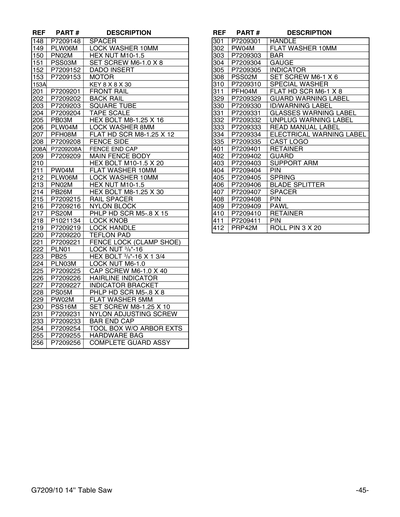

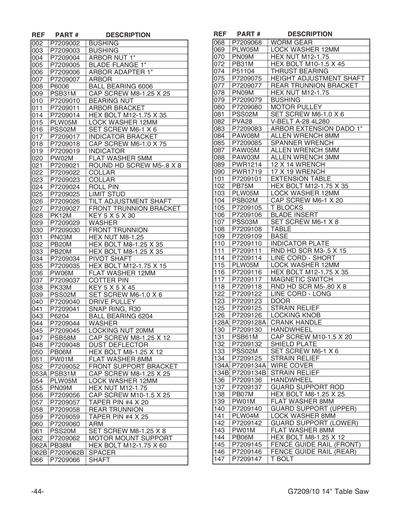

Ref # Part # Description Price Qty
2 P7209002 BUSHING $3.00
3 P7209003 BUSHING $3.00
4 P5959004 Arbor Nut 1"-12 $7.75
5 P5959005 Blade Flange 1" $7.75
6 P5959006 Arbor Extension 1"id Blade $19.50
7 P7209007 ARBOR $51.50
8 P6006 ***SEE EXT DESCRIPTION*** $4.00
10 P7209010 BEARING NUT $4.50
11 P7209011 ARBOR BRACKET $80.75
17 P7209017 INDICATOR BRACKET $10.50
18 P7209018 SOCKET HEAD BOLT M5-.8 x 75 $1.00
19 P7209019 INDICATOR $1.25
20 PW02M FLAT WASHER 5MM $1.00
22 P7209022 COLLAR $3.00
23 P7209023 COLLAR $3.00
24 PRP10M ROLL PIN 5 X 36 $2.50
25 P7209025 LIMIT STUD $1.00
26 P7209026 TILT ADJUSTMENT SHAFT $8.50
27 P7209027 FRONT TRUNNION BRACKET $82.50
28 PK12M KEY 5 X 5 X 30 $1.00
30 P7209030 FRONT TRUNNION $53.25
31 PN03M HEX NUT M8-1.25 $1.00
32 PB20M HEX BOLT M8-1.25 X 35 $1.00
38 PK33M KEY 5 X 5 X 45 $1.00
40 P7209040 DRIVE PULLEY $16.25
41 PR15M EXT RETAINING RING 30MM $1.00
43 P6204 ***SEE EXT DESCRIPTION*** $3.00
44 P7209044 WASHER AW04 $1.50
45 P5959045 Lock Nut 20mm An04 $3.00
47 PSB58M ***use Pcap58m*** $1.00
48 P7209048 DUST DEFLECTOR $7.50
52 P7209052 FRONT SUPPORT BRACKET $5.00
55 PN09M HEX NUT M12-1.75 $1.00
56 PSB77M ***use Pcap77m*** $1.00
57 P7209057 ROLL PIN 8 X 36 $1.00
58 P7209058 REAR TRUNNION BRACKET $33.00
60 P7209060 ARM $53.00
61 PSS20M SET SCREW M8-1.25 X 8 $1.00
62 P7209062 MOTOR MOUNT SUPPORT $42.25
66 P7209066 SHAFT $14.75
68 P7209068 WORM GEAR $14.75
72 PB31M Hex Bolt M10-1.5 X 40 $1.00
74 P2904 Thrust Bearing 2904 $43.25
75 P7209075 HEIGHT ADJUSTMENT SHAFT $12.50
77 P7209077 REAR TRUNNION BRACKET $29.25
80 P7209080 MOTOR PULLEY $20.00
82 PVA28 V-belt A28 $8.50
83 P7209083 ARBOR EXTENSION FOR DADO $9.75
84 PAW08M Wrench Hex 8mm $1.00
85 P5959085 ***USE P7209085*** $6.00
87 PAW05M Wrench Hex 5mm $1.00
88 PAW03M Wrench Hex 3mm $1.00
89 PWR1214 Wrench 12/14mm $3.75
90 PWR1719 WRENCH 17 X 19 $3.75
053A PSB31M ***use Pcap31m*** $1.00
062A PB38M HEX BOLT M12-1.75 X 60 $1.25
062B P7209062B SPACER $1.00
101 P7209101 EXTENSION TABLE $139.50
102 PB75M HEX BOLT M12-1.75 X 35 $1.00
103 PLW05M LOCK WASHER 12MM $1.00
106 P7209106 BLADE INSERT $26.50
107 PSS03M SET SCREW M6-1 X 8 $1.00
108 P7209108 TABLE $451.00
109 P7209109 BASE $528.00
110 P7209110 INDICATOR PLATE $2.00
111 PS98M PHLP HD SCR M3-.5 X 16 $1.00
114 P7209114 MOTOR CORD $8.50
117 P7210117 Mag Switch 7.5hp 220v 60hz $84.70
118 PS05M Phlp Hd Scr M5-.8 X 8 $1.00
122 P7209122 POWER CORD $8.50
123 P7209123 DOOR $27.50
125 P7209125 STRAIN RELIEF $1.00
126 P7209126 Lock Knob $2.25
128A P5959128A Crank Handle $9.00
130 P7209130 TILTING HANDWHEEL $18.50
131 PSB61M ***use Pcap61m*** $1.00
132 P7209132 SHIELD PLATE $4.50
133 PSS02M SET SCREW M6-1 X 6 $1.00
134A P7209134A WIRE COVER $6.75
134B P7209134B STRAIN RELIEF $2.25
136 P7209136 BLADE HEIGHT HANDWHEEL $18.50
137 P7209137 GUARD SUPPORT ROD $3.75
138 PB07M HEX BOLT M8-1.25 X 25 $1.00
139 PW01M FLAT WASHER 8MM $1.00
140 P5959140 Guard Support Upper $9.00
141 PLW04M LOCK WASHER 8MM $1.00
142 P7209142 Rear Spreader Support Lower $4.50
144 PB06M HEX BOLT M8-1.25 X 12 $2.00
152 P7209152 DADO INSERT $27.50
153 P7210153 Motor 7-1/2hp 3ph 220/440v $334.13
153A PK136M KEY 8 X 8 X 30 $4.25
201 P7209201 FRONT RAIL V1.03.99 $46.00
202 P7209202 REAR RAIL V1.03.99 $36.75
203 P7209203 GUIDE RAIL V1.03.99 $39.00
204 P5959204 Tape Scale (g3121) 50" V1.04.98 $19.50
205 PB03M HEX BOLT M8-1.25 X 16 $1.00
208 P7209208 FENCE SIDE V1.03.99 $18.50
208A P7209208A FENCE END CAP V1.05.00 $1.00
209 P7209209 FENCE BRACKET BODY V1.03.99 $57.25
210 PB74M HEX BOLT M10-1.5 X 20 $1.00
211 PW04M FLAT WASHER 10MM $1.00
212 PLW06M LOCK WASHER 10MM $1.00
213 PN02M HEX NUT M10-1.5 $1.00
214 PB26M HEX BOLT M8-1.25 X 30 $1.00
215 P5959215 Rail Spacer 350id 0.541t V1.04.98 $1.50
216 P5959216 Nylon Block V1.04.98 $5.00
217 PS20M PHLP HD SCR M5-.8 X 15 $1.00
218 P7209218 LOCK KNOB V1.03.99 $1.00
219 P5959219 Lock Handle V1.04.98 $14.75
220 P5959220 Teflon Pad V1.04.98 $1.50
221 P5959221 Fence Lock V1.04.98 $5.00
222 PLN01 LOCK NUT 3/8-16 $1.00
223 PB25 HEX BOLT 3/8-16 X 1-3/4 $1.00
224 PLN03M LOCK NUT M6-1 $1.00
225 PB71M HEX BOLT M6-1 X 45 $1.00
226 P7209226 Lense V1.03.99 $3.00
227 P7209227 Lense Bracket V1.03.99 $1.00
230 PSS16M SET SCREW M8-1.25 X 10 $1.00
231 P5959231 Nylon Adj Scr M12-1.75 X 12 V1.04 $1.50
233 P5959203A Tube End Cap V1.08.03 $2.00
301 P5959301 handle $5.00
303 P7209303 BAR 23-5/8" $7.50
304 P7209304 GAUGE $20.25
306 P7209306 INDICATOR $1.00
310 P7209310 ROLLER GUIDE $1.00
311 PFH04M FLAT HD SCR M6-1 X 8 $1.00
329 P7209329 GUARD WARNING LABEL $1.00
330 P7210330 ID/WARNING LABEL $9.00
331 PLABEL-11 Safety Glasses 2w X 3.3h $1.00
333 PLABEL-12A READ MANUAL 2W X 3.3H V2.07.05 $1.00
334 PLABEL-14 Electricity 1.4w X 1.2h $0.75
335 G8589 Name Plates - Large $19.95
401 P5959401 RETAINER 7/16 $1.50
402 P5959402 Clear Blade Guard $48.75
403 P7209403 GUARD SUPPORT $2.75
404 P5959404 Steel Pin 6 X 44 Mm $1.50
405 P7209405 SPRING $1.00
406 P7209406 BLADE SPLITTER $9.75
407 P5959407 Spacer $2.00
408 P7209408 PIN $1.00
409 P7209409 ANTI KICKBACK PAWL $1.25
410 P7209410 SNAP RING $1.00
411 P7209411 PIN $1.00
412 PRP42M ROLL PIN 3 X 20 $1.00
