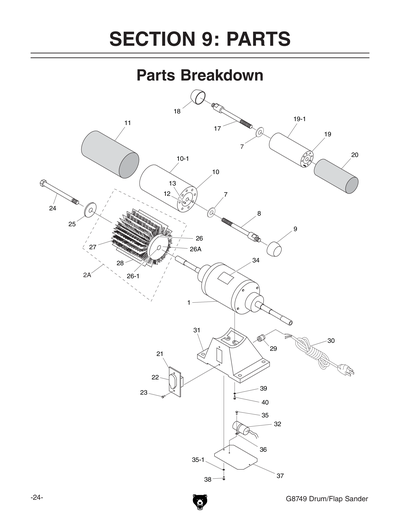

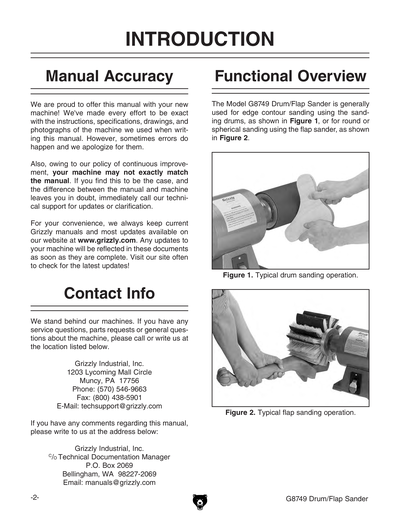

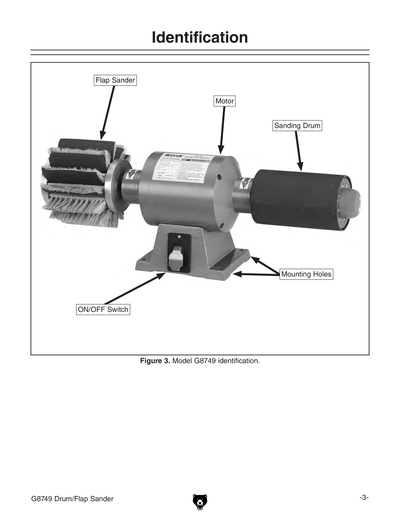

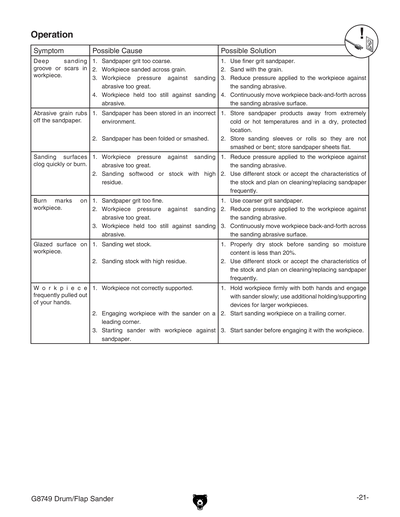

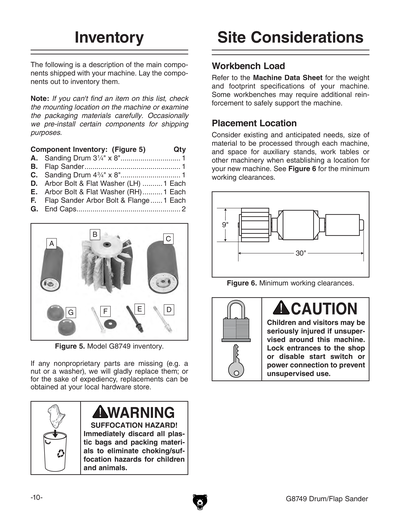

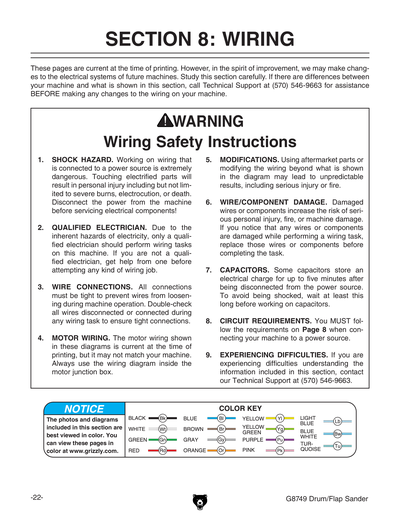

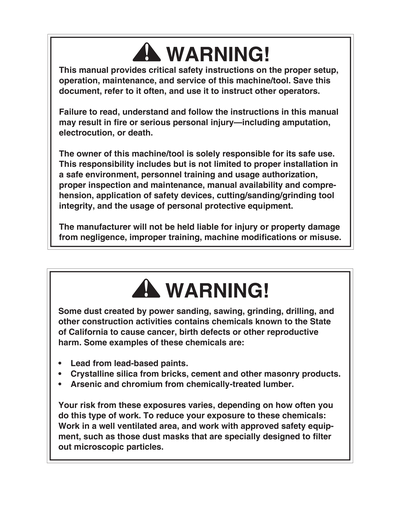

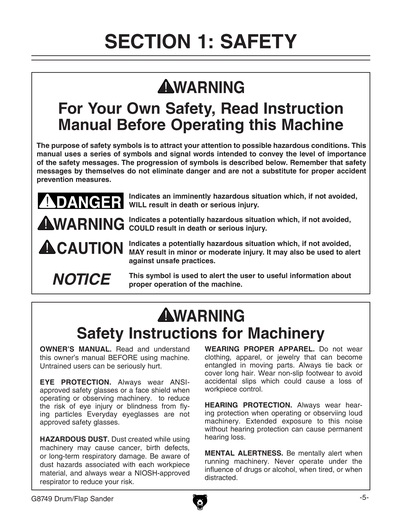

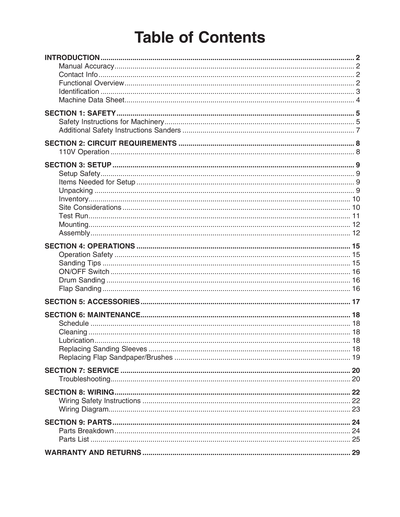

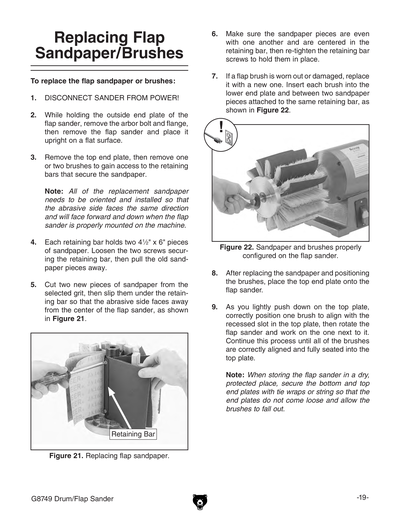

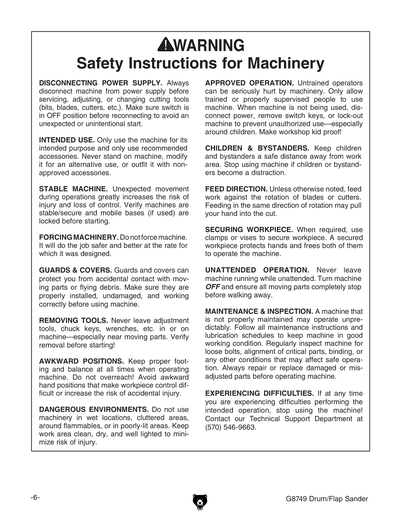

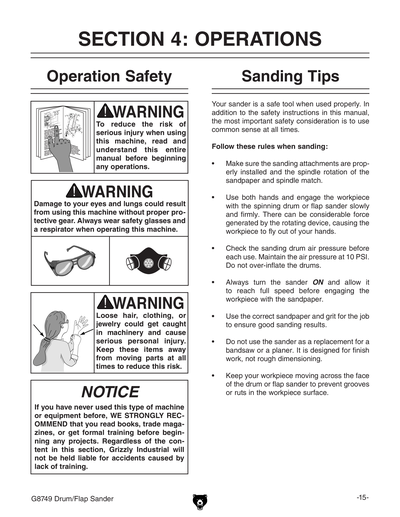

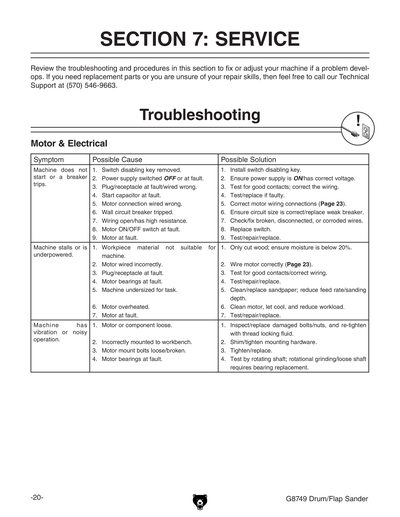

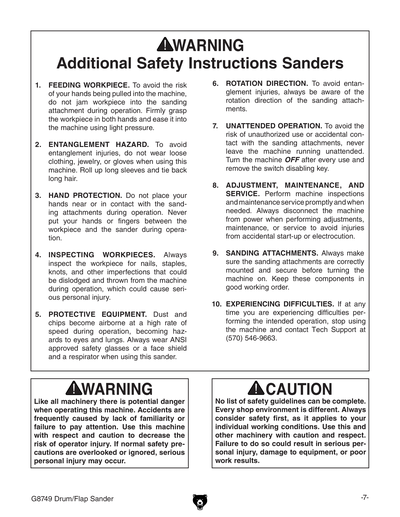

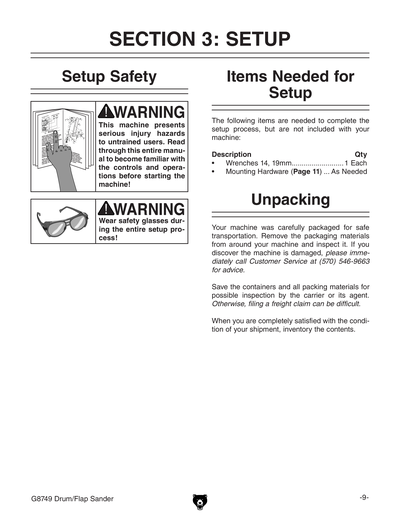

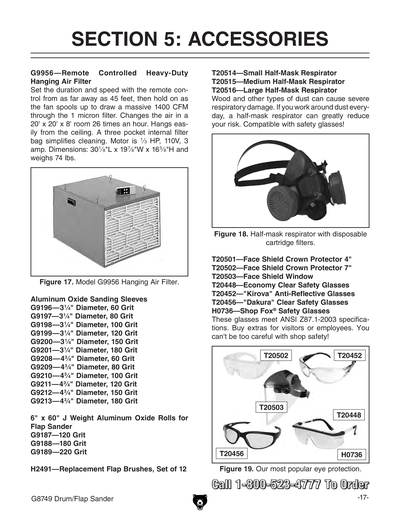

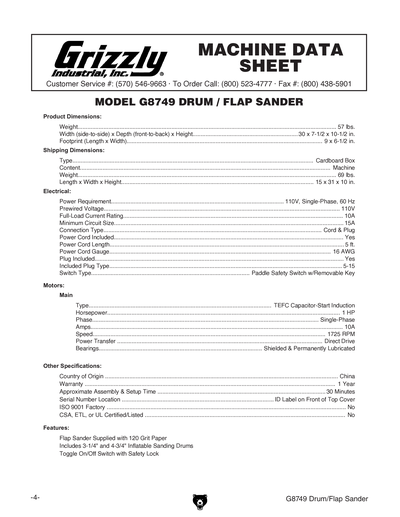

G8749 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

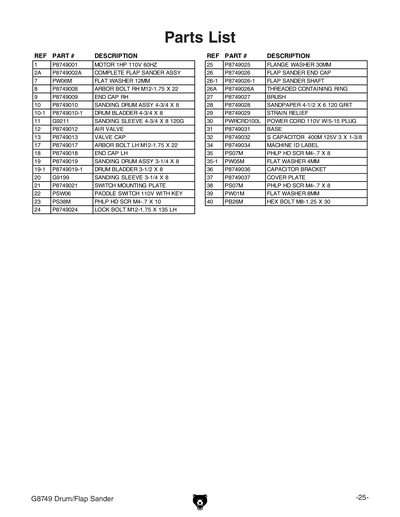

Ref # Part # Description Price Qty

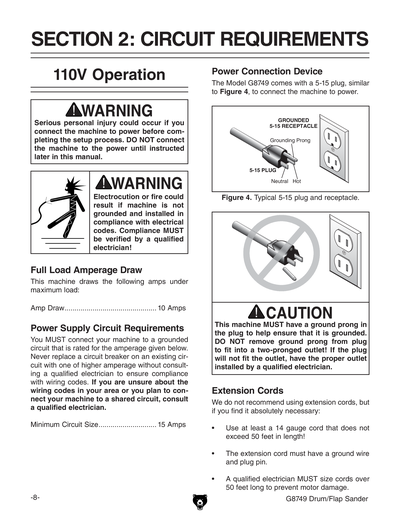

1 P8749001 MOTOR 1HP 110V 60HZ $132.00
2 P8749002 ***USE PRP42M*** $1.50
3 P8749003 ***USE PFH40M*** $1.00
4 P8749004 Ring Large $4.75

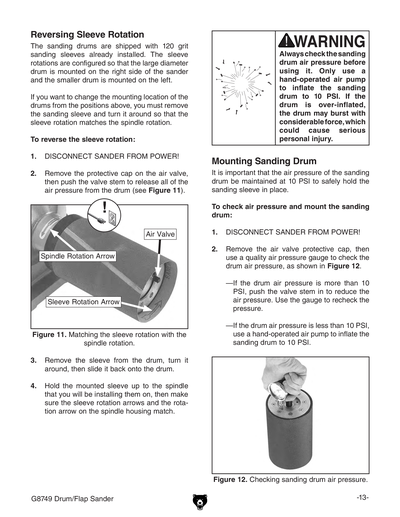

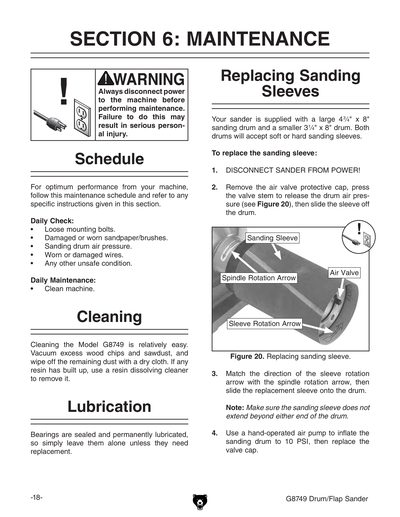

5 P8749005 Sanding Drum Large $48.00

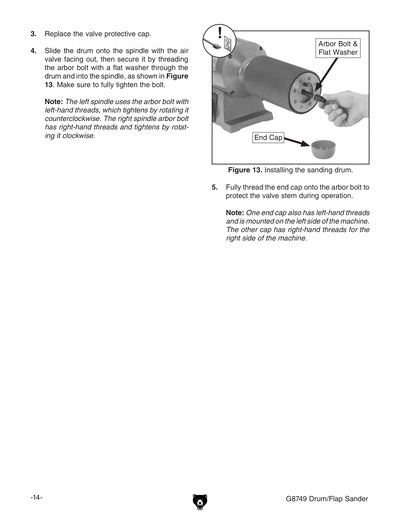

8 P8749008 ARBOR BOLT RH M12-1.75 X 22 $2.75
9 P8749009 END CAP RH $1.00
10 P8749010 SANDING DRUM ASSY 4-3/4 X 8 $48.00
12 P8749012 AIR VALVE $1.00
13 P8749013 VALVE CAP $1.00
14 P8749014 SMALL RING INNER $4.25
15 P8749015 SMALL SANDING DRUM $32.50
16 P8749016 SMALL RING OUTER $17.25
17 P8749017 ARBOR BOLT LH M12-1.75 X 22 $2.75
18 P8749018 END CAP LH $1.00
19 P8749019 SANDING DRUM ASSY 3-1/4 X 8 $45.50
21 P8749021 SWITCH MOUNTING PLATE $1.00

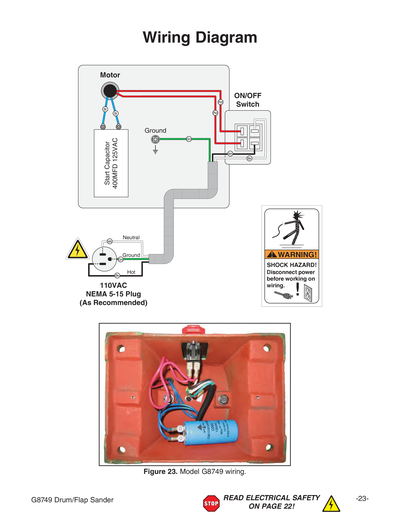

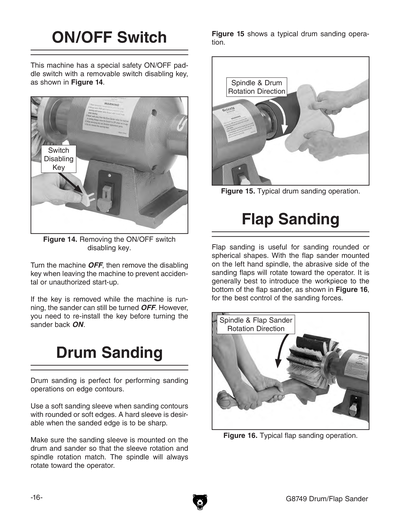

22 P8749022 ***USE PSW06*** $3.95
24 P8749024 HEX BOLT M10-1.75 X 134 $3.25
25 P8793025 *DISCD*PIN 5 X 15 $0.75

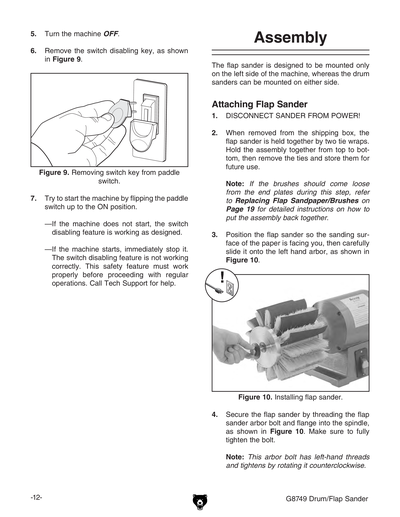

26 P8749026 FLAP SANDER END CAP $6.00
27 P8749027 BRUSH $2.50
28 P8749028 SANDPAPER 4-1/2 X 6 $1.00
29 P8749029 STRAIN RELIEF $1.25
30 PWRCRD110L Power Cord 16awg X 3c X 73"l $18.50
31 P8749031 BASE $23.50
32 P8749032 S CAPACITOR 400M 125V 3 X 1-3/8 $7.00
33 P8749033 WARNING LABEL $1.00
34 P8749034 MACHINE ID LABEL $1.00
35 PS07M PHLP HD SCR M4-.7 X 8 $1.00
36 P8749036 CAPACITOR BRACKET $1.00
37 P8749037 COVER PLATE $2.50

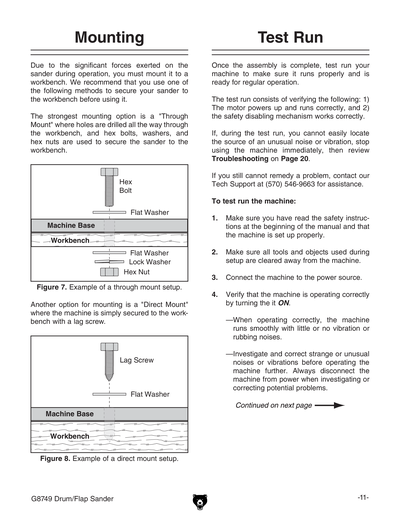

39 PW01M FLAT WASHER 8MM $1.00
40 PB26M HEX BOLT M8-1.25 X 30 $1.00
Ref # Part # Description Price Qty
