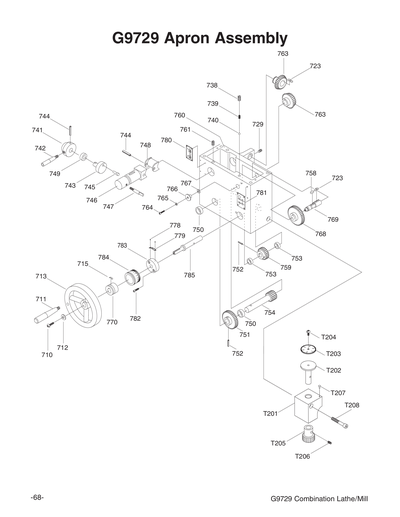

G9729 APRON ASSEBMLY DIAGRAM


Ref # Part # Description Price Qty
T201 P9729T201 THREADING DIAL SEAT $19.25
T202 P9729T202 SHAFT $11.50
T203 P9729T203 INDICATOR PLATE $5.50
T205 P9729T205 GEAR $18.00
T208 PCAP30M CAP SCREW M6-1 X 45 $1.00
710 PS19M PHLP HD SCR M5-.8 X 6 $1.00
711 P9729711 HANDLE $5.50
712 PW02M FLAT WASHER 5MM $1.00
713 P9729713 HANDWHEEL 12 X 100 $22.50
715 P9729715 SPRING PIECE $1.25
718 P9729718 SPANNER NUT M14 X 1.5 $2.25
723 P9729723 T-KEY 5 X 20 $4.00
729 PSS03M SET SCREW M6-1 X 8 $1.00
738 PSS20M SET SCREW M8-1.25 X 8 $1.00
739 P9729739 COMPRESSION SPRING $1.25
740 P4015Z142 STEEL BALL 6.32MM $1.25
741 P9729741 HANDLE SEAT $26.00
743 P9729743 ECCENTRIC WHEEL $5.50
744 PRP49M ROLL PIN 5 X 25 $1.00
745 P9729745 ARM $26.00
746 P9729746 HALF NUT SEAT $26.00
747 P9729747 STOP PIN $7.00
748 P9729748 HALF NUT 30 X 20 $25.25
749 P9729749 SPACER E $2.25
750 P9729750 SPACER B $2.25
751 P9729751 GEAR $11.75
752 PRP20M ROLL PIN 4 X 22 $1.25
753 P9729753 SPACER C $1.25
754 P9729754 SHAFT PINION $26.00
758 PK05M KEY 4 X 4 X 10 $1.00
759 P9729759 GEAR $30.50
760 P9729760 APRON $60.50
761 PSS06M SET SCREW M8-1.25 X 16 $1.00
763 P9729763 BEVEL GEAR $25.00
764 PS03M PHLP HD SCR M6-1 X 8 $1.25
765 PW03M FLAT WASHER 6MM $1.00
766 P9729766 PULL/PUSH KNOB $7.00
767 PW06M FLAT WASHER 12MM $1.00
768 P9729768 GEAR $22.50
769 P9729769 SHAFT $22.50
770 P9729770 DIAL SEAT B $5.50
784 P9729784 LARGE DIAL $19.00
