Enter the quantity next to the part you are ordering and press the "Add To Cart" button. If you cannot locate your part below, click on the appropriate diagram at the top of the page or contact our tech support department at techsupport@grizzly.com or 570-546-9663.

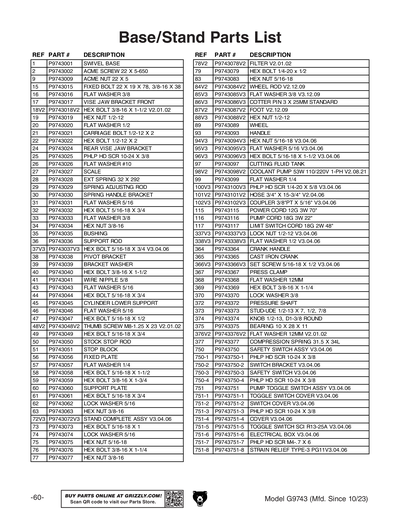

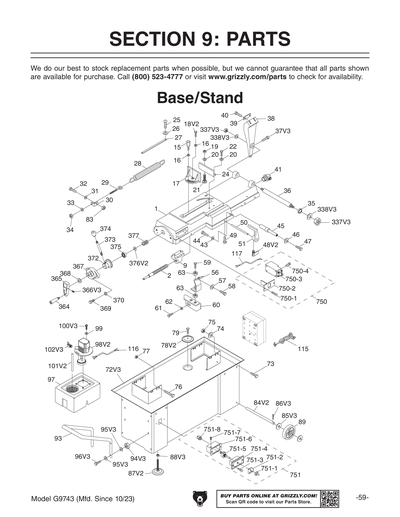

G9743 BASE DIAGRAM


Ref # Part # Description Price Qty
1 P9743001 SWIVEL BASE $458.25
2 P9743002 ACME SCREW 22 X 5-650 $41.00
9 P9743009 ACME NUT 22 X 5 $39.50
15 P9743015 FIXED BOLT 22 X 19 X 78-3/8"-16 X 38 $9.50
16 PW01M FLAT WASHER 8MM $1.00
17 P9743017 VISE JAW BRACKET FRONT $44.00
18 PB16 HEX BOLT 3/8-16 X 1-1/2 $1.00
19 PN06 HEX NUT 1/2-12 $1.00
20 PW01 FLAT WASHER 1/2 $1.00
22 PB42 HEX BOLT 1/2-12 X 2 $1.00
24 P9743024 VISE JAW BRACKET (REAR) $88.00
25 PS06 PHLP HD SCR 10-24 X 3/8 $1.00
26 PW03 FLAT WASHER #10 $1.00
27 P9743027 SCALE $3.25
28 P9743028 SPRING 32 X 292 $32.00
29 P9743029 SPRING ADJUSTNG ROD $3.50
30 P9743030 SPRING HANDLE BRACKET $36.50
31 PW07 FLAT WASHER 5/16 $1.25
32 PB07 HEX BOLT 5/16-18 X 3/4 $1.00
33 PW02 FLAT WASHER 3/8 $1.00
34 PN08 HEX NUT 3/8-16 $1.25
35 P9743035 BUSHING $7.25
36 P9743036 SUPPORT ROD $40.25
38 P9743038 PIVOT BRACKET $69.25
39 P9743039 WASHER 75 X 75 X 3 $5.00
41 P9743041 WIRE NIPPLE 5/8" $2.00
45 P9743045 CYLINDER LOWER SUPPORT $14.00
47 PB09 HEX BOLT 5/16-18 X 1/2 $1.00
50 P9743050 STOCK STOP ROD $3.75
51 P9743051 STOP BLOCK $11.50
56 P9743056 FIXED PLATE $11.25
58 PB11 HEX BOLT 5/16-18 X 1-1/2 $1.00
59 PB25 HEX BOLT 3/8-16 X 1-3/4 $1.00
60 P9743060 SUPPORT PLATE $17.75
62 PLW01 LOCK WASHER 5/16 $1.00
68 P9743068 SHUT-OFF SWITCH TAB V2.01.02 $3.25
73 PB03 HEX BOLT 5/16-18 X 1 $1.00
75 PN02 HEX NUT 5/16-18 $1.00
76 PB24 HEX BOLT 3/8-16 X 1-1/4 $1.00
79 PB19 HEX BOLT 1/4-20 X 1/2 $1.00
86V2 PB65 HEX BOLT 3/8-16 x 5/8 $1.00
89 P9743089 WHEEL $13.25
93 P9743093 HANDLE $37.00
97 P0561082 COOLANT TANK $50.25
98 P9743098 PUMP $215.50
99 PW06 FLAT WASHER 1/4 $1.25
100 PS12 PHLP HD SCR 1/4-20 X 5/8 $1.00
101 P9743101 HOSE 5/8 X 200MM $61.75
102 P1758088 HOSE FITTING $3.75
364 P9743364 CRANK HANDLE $3.75
365 P9743365 CAST IRON CRANK $22.75
366 PSS07 SET SCREW 1/4-20 X 1/2 $1.00
367 P9743367 PRESS CLAMP $42.25
368 PW06M FLAT WASHER 12MM $1.00
370 PLW04 LOCK WASHER 3/8 $1.00
372 P9743372 PRESSURE SHAFT $38.50
373 P9743373 SHAFT $24.50
374 P9743374 PLASTIC ROUND KNOB $2.00
375 P9743375 BEARING 10 X 28 X 11 $20.75
377 P9743377 SPRING 31.5 X 34L $3.25
609 G8588 Name Plates - Small $16.95
750 P9743750 SAFETY SWITCH ASSY V3.04.06 $109.25
750-2 P9743750-2 SWITCH BRACKET V3.04.06 $17.75
750-3 P9743750-3 SAFETY SWITCH V3.04.06 $103.50
751 P9743751 PUMP TOGGLE SWITCH ASSY V3.04.06 $74.75
751-1 P9743751-1 TOGGLE SWITCH COVER V3.04.06 $3.50
751-2 P9743751-2 SWITCH COVER V3.04.06 $2.50
751-4 P9743751-4 COVER V3.04.06 $4.00
751-5 P9743751-5 TOGGLE SWITCH V3.04.06 $10.25
751-6 P9743751-6 ELECTRICAL BOX V3.04.06 $4.00
751-7 PS17M PHLP HD SCR M4-.7 X 6 $1.00
751-8 P9743751-8 STRAIN RELIEF V3.04.06 $1.25
Ref # Part # Description Price Qty
