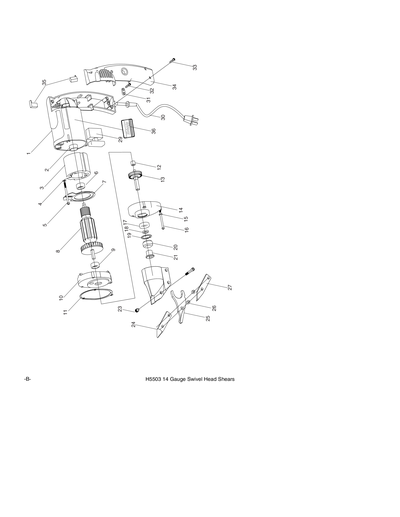

H5503 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.

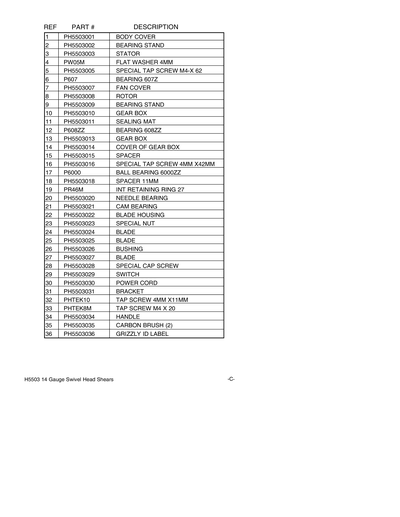

Ref # Part # Description Price Qty
1 PH5503001 BODY COVER $1.50
2 PH5503002 BEARING STAND $1.00
3 PH5503003 STATOR $12.25
4 PW05M FLAT WASHER 4MM $1.00
5 PH5503005 SPECIAL TAP SCREW M4 X 62 $1.00
6 P607 ***SEE EXT DESCRIPTION*** $1.50
7 PH5503007 FAN COVER $1.00
8 PH5503008 ROTOR $18.00
9 PH5503009 BEARING STAND $1.00
10 PH5503010 GEAR BOX $1.50
11 PH5503011 SEALING MAT $1.00
12 P608 ***SEE EXT DESCRIPTION*** $2.25
13 PH5503013 GEAR BOX $7.50
14 PH5503014 COVER OF GEAR BOX $1.75
15 PH5503015 SPACER $1.00
17 P6000 ***SEE EXT DESCRIPTION*** $2.50
18 PH5503018 SPACER 11MM $1.00
19 PR46M INT RETAINING RING 27MM $1.00
20 PH5503020 NEEDLE BEARING $1.25
21 PH5503021 CAM BEARING $1.00
22 PH5503022 BLADE HOUSING $2.00
23 PH5503023 SPECIAL NUT $1.00
24 PH5503024 BLADE SET OF 3 $24.50
26 PH5503026 BUSHING $1.00
28 PH5503028 SPECIAL CAP SCREW $1.00
29 PH5503029 SWITCH $8.25
30 PH5503030 POWER CORD $2.50
31 PH5503031 BRACKET $1.00
32 PHTEK10M TAP SCREW M4 X 11 $1.00
33 PHTEK8M TAP SCREW M4 X 20 $1.00
34 PH5503034 HANDLE $6.50
35 PH5503035 Carbon Brush 2pc $8.25
36 PH5503036 GRIZZLY ID LABEL $1.00
Ref # Part # Description Price Qty
