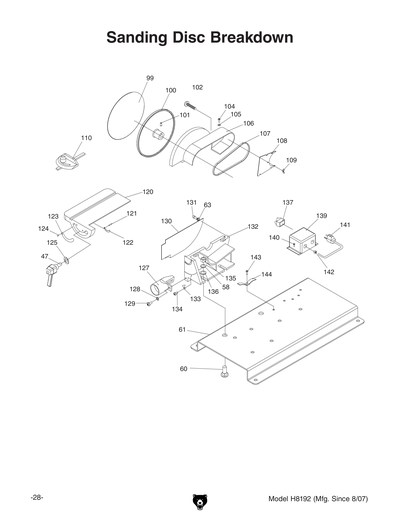

H8192 DISC ASSEMBLY DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.
Ref # Part # Description Price Qty
47 PH8192047 TABLE LOCK $5.75
58 PLW04M LOCK WASHER 8MM $1.00
60 PCB01M CARRIAGE BOLT M8-1.25 X 20 $1.00
61 PH8192061 BASE $21.50
99 PH8192099 SANDING DISC 8" $2.00
100 PH8192100 SANDING DISC PLATE 8" $17.50
101 PSS31M SET SCREW M5-.8 X 8 $1.00
102 PS78M PHLP HD SCR M4-.7 X 45 $1.00
104 PS07M PHLP HD SCR M4-.7 X 8 $1.00
105 PW05M FLAT WASHER 4MM $1.00
106 PH8192106 V-BELT SAFETY COVER $3.50
107 PVM19 V-belt M19 3l190 $6.50
108 PH8192108 V-BELT REAR COVER $1.25
109 PWN03M WING NUT M4-.7 $1.00
110 PH8192110 MITER GUAGE $5.75
120 PH8192120 DISC TABLE $16.25
121 PRP78M ROLL PIN 4 X 10 $1.00
122 PH8192122 ARC KEY $1.00
123 PH8192123 ANGLE SCALE $1.00
124 PH8192124 RIVET $1.00
125 PW04M FLAT WASHER 10MM $1.00
127 PH8192127 DUST PORT 2" $2.50
128 PW03M FLAT WASHER 6MM $1.00
129 PS14M PHLP HD SCR M6-1 X 12 $1.00
130 PH8192130 DUST COVER $2.00
132 PH8192132 DISC COVER $13.75
133 PH8192133 POINTER $1.00
135 PN02M HEX NUT M10-1.5 $1.00
137 PH8192137 SWITCH W/SAFETY TAB $3.25
139 PH8192139 SWITCH COVER $1.25
141 PH8192141 POWER CORD $9.75
142 PH8192142 STRAIN RELIEF $1.00
144 PH8192144 CLAMP $1.00
Ref # Part # Description Price Qty
