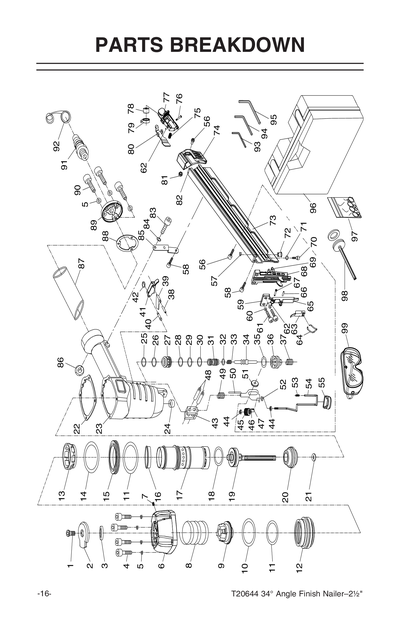

T20644 MAIN DIAGRAM


While we are flattered that many other manufacturers refer their customers to Grizzly for parts, our goal is to try and have a ready supply for Grizzly brand machines. To that extent, we are unable to measure parts to see if they will fit other brands. A 15% restocking fee may apply for returned parts.
Ref # Part # Description Price Qty
1 PT20644001 SPECIAL CAP SCREW $1.00
2 PT20644002 AIR DEFLECTOR $1.00
3 PT20644003 RUBBER WASHER $1.00
6 PT20644006 CYLINDER COVER $9.00
8 PT20644008 COMPRESSION SPRING $1.00
9 PT20644009 SWITCH VALVE SEAT $3.00
12 PT20644012 SWITCH VALVE $2.50
13 PT20644013 COLLAR $1.00
15 PT20644015 FIXED RING $1.00
16 PT20644016 SEALING WASHER $1.00
17 PT20644017 CYLINDER $13.00
19 PT20644019 PISTON $11.00
20 PT20644020 BUMPER $2.50
21 PT20644021 GUIDE $1.00
22 PT20644022 GASKET $2.00
23 PT20644023 GUN BODY $24.00
24 PT20644024 RUBBER WASHER $1.00
25 PT20644025 ***use P40021104b*** $1.00
27 PT20644027 TRIGGER VALVE SEAT $3.00
31 PT20644031 TRIGGER VALVE GUIDE $1.00
33 PT20644033 SWITCH VALVE SPRING $1.00
34 PT20644034 SWITCH VALVE STEM $1.00
36 PT20644036 TRIGGER VALVE SEAT $3.00
37 PT20644037 COMPRESSION SPRING $1.00
39 PT20644039 SAFETY SPACER $1.00
40 PT20644040 PIN $1.00
41 PT20644041 TRIGGER $1.50
42 PT20644042 O-RING 1.7 X 2 $1.00
43 PT20644043 SAFETY SEAT $1.00
45 PT20644045 ADJUSTING NUT $1.00
46 PT20644046 STEEL BALL 2MM $1.00
47 PT20644047 COMPRESSION SPRING $1.00
49 PT20644049 COMPRESSION SPRING $1.00
50 PT20644050 DRIVE STAND $1.00
51 PT20644051 SPACER $1.00
53 PT20644053 COMPRESSION SPRING $1.00
54 PT20644054 SAFETY NOSE $1.00
55 PT20644055 SAFETY COVER $1.00
59 PT20644059 FIXED COVER $1.00
62 PT20644062 RUBBER RETAINING RING $1.00
63 PT20644063 QUICK RELEASE HANDLE $1.00
64 PT20644064 LATCH $1.00
65 PT20644065 DRIVER GUIDE COVER $1.00
67 PT20644067 PIN $1.00
68 PT20644068 DRIVE GUIDE $4.50
69 PT20644069 SPACER $1.00
72 PT20644072 LOCK SCREW $1.00
73 PT20644073 MAGAZINE $13.75
74 PT20644074 FIXED SEAT $1.00
75 PT20644075 PUSHER SPRING $1.00
76 PT20644076 PUSHER PIN $1.00
77 PT20644077 PUSHER SEAT $1.00
78 PT20644078 SPRING CORE $1.00
79 PT20644079 TORSION SPRING $1.00
80 PT20644080 PUSHER $1.50
82 PT20644082 DRIVE NAIL BAR $1.00
85 PT20644085 SUPPORT SEAT $1.00
87 PT20644087 RUBBER HANDLE CASE $1.50
88 PT20644088 END CAP GASKET $1.00
89 PT20644089 END CAP $3.00
91 PT20644091 MALE AIR PLUG 1/4" NPT $1.00
92 PT20644092 AIR PLUG DUST COVER $1.00
96 PT20644096 CARRYING CASE $1.50
97 PT20644097 COMPLETE O-RING KIT $1.00
98 PT20644098 PISTON REPAIR KIT $11.00
99 PT20644099 SAFETY GLASSES $2.50
Ref # Part # Description Price Qty
