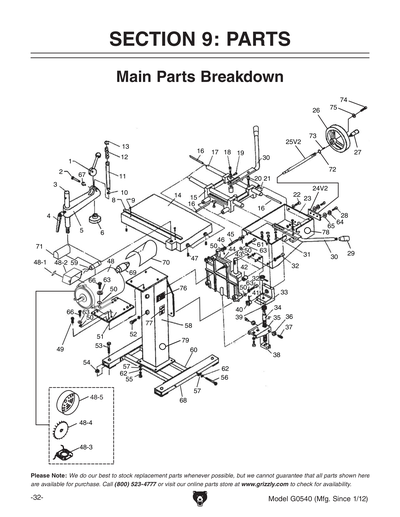

Parts for G0540 - Single Spindle Horizontal Boring Machine
If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.
Please note: All parts ship out of our Springfield, Missouri facility.

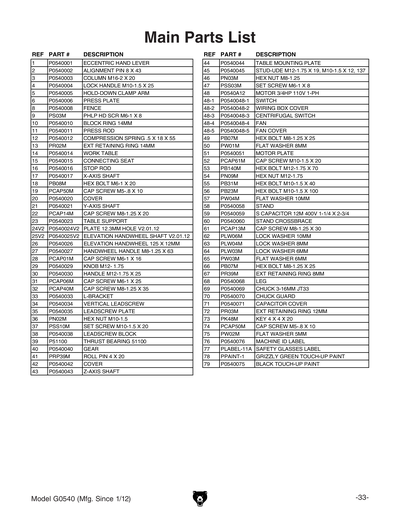

Ref # | Part # | Description | Price | Qty | |
---|---|---|---|---|---|
1 | P0540001 | ECCENTRIC HAND LEVER | $6.50 | ||
2 | P0540002 | ALIGNMENT PIN 8 X 43 | $1.00 | ||
3 | P0540003 | COLUMN M16-2 X 20 | $9.75 | ||
4 | P0540004 | LOCK HANDLE M10-1.5 X 25 | $6.00 | ||
5 | P0540005 | HOLD-DOWN CLAMP ARM | $23.25 | ||
6 | P0540006 | PRESS PLATE | $4.25 | ||
7 |
P0540007
Replaced By P0540010
|
BLOCK RING 14MM
|
N/A | View Replacement | |
8 | P0540008 | FENCE | $2.75 | ||
9 |
P0540009
Replaced By PS03M
|
PHLP HD SCR M6-1 X 8
|
N/A | View Replacement | |
10 | P0540010 | BLOCK RING 14MM | $1.00 | ||
11 | P0540011 | PRESS ROD | $1.50 | ||
12 | P0540012 | COMPRESSION SPRING .5 X 18 X 55 | $1.00 | ||
13 |
P0540013
Replaced By PR02M
|
EXT RETAINING RING 14MM
|
N/A | View Replacement | |
14 | P0540014 | WORK TABLE | $87.00 | ||
15 | P0540015 | CONNECTING SEAT | $51.00 | ||
16 | P0540016 | STOP ROD | $2.00 | ||
17 | P0540017 | X-AXIS SHAFT | $6.50 | ||
18 |
P0540018
Replaced By PB08M
|
HEX BOLT M6-1 X 20
|
N/A | View Replacement | |
19 |
P0540019
Replaced By PCAP50M
|
CAP SCREW M5-.8 X 10
|
N/A | View Replacement | |
20 | P0540020 | COVER | $1.00 | ||
21 | P0540021 | Y-AXIS SHAFT | $5.75 | ||
22 |
P0540022
Replaced By PCAP14M
|
CAP SCREW M8-1.25 X 20
|
N/A | View Replacement | |
23 | P0540023 | TABLE SUPPORT | $22.50 | ||
24 | P0540024 |
*DISCD*PLATE 13MM HOLE V1
Item is no longer available
|
N/A | ||
24V2 | P0540024V2 | PLATE 12.3MM HOLE V2.01.12 | $3.50 | ||
25 | P0540025 |
*DISCD*ELEVATION HANDWHEEL SHAFT V1
Item is no longer available
|
N/A | ||
25V2 | P0540025V2 | ELEVATION HANDWHEEL SHAFT V2.01.12 | $4.75 | ||
26 | P0540026 | ELEVATION HANDWHEEL 125 X 12MM | $9.00 | ||
27 | P0540027 | HANDWHEEL HANDLE M8-1.25 X 63 | $1.50 | ||
28 |
P0540028
Replaced By PCAP01M
|
CAP SCREW M6-1 X 16
|
N/A | View Replacement | |
29 | P0540029 | KNOB M12-1.75 | $1.00 | ||
30 | P0540030 | HANDLE M12-1.75 X 25 | $7.50 | ||
31 |
P0540031
Replaced By PCAP06M
|
CAP SCREW M6-1 X 25
|
N/A | View Replacement | |
32 |
P0540032
Replaced By PCAP40M
|
CAP SCREW M8-1.25 X 35
|
N/A | View Replacement | |
33 | P0540033 | L-BRACKET | $10.50 | ||
34 | P0540034 | VERTICAL LEADSCREW | $3.50 | ||
35 | P0540035 | LEADSCREW PLATE | $4.50 | ||
36 |
P0540036
Replaced By PN02M
|
HEX NUT M10-1.5
|
N/A | View Replacement | |
37 |
P0540037
Replaced By PSS10M
|
SET SCREW M10-1.5 X 20
|
N/A | View Replacement | |
38 | P0540038 | LEADSCREW BLOCK | $2.50 | ||
39 |
P0540039
Replaced By P51100
|
THRUST BEARING 51100
|
N/A | View Replacement | |
40 | P0540040 | GEAR | $8.00 | ||
41 |
P0540041
Replaced By PRP39M
|
ROLL PIN 4 X 20
|
N/A | View Replacement | |
42 | P0540042 | COVER | $1.00 | ||
43 | P0540043 | Z-AXIS SHAFT | $6.50 | ||
44 | P0540044 | TABLE MOUNTING PLATE | $33.75 | ||
45 | P0540045 | STUD-UDE M12-1.75 X 19 M10-1.5 X 12, 137 | $1.25 | ||
46 |
P0540046
Replaced By PN01M
|
HEX NUT M6-1
|
N/A | View Replacement | |
47 |
P0540047
Replaced By PSS03M
|
SET SCREW M6-1 X 8
|
N/A | View Replacement | |
48 |
P0540048
Replaced By P0540A12
|
MOTOR 3/4HP 110V 1-PH
|
N/A | View Replacement | |
48-1 | P0540048-1 | SWITCH | $10.50 | ||
48-2 | P0540048-2 | WIRING BOX COVER | $3.75 | ||
48-3 | P0540048-3 | CENTRIFUGAL SWITCH | $8.75 | ||
48-4 | P0540048-4 | FAN | $11.00 | ||
48-5 | P0540048-5 | FAN COVER | $13.50 | ||
49 |
P0540049
Replaced By PB07M
|
HEX BOLT M8-1.25 X 25
|
N/A | View Replacement | |
50 |
P0540050
Replaced By PW01M
|
FLAT WASHER 8MM
|
N/A | View Replacement | |
51 | P0540051 | MOTOR PLATE | $16.50 | ||
52 |
P0540052
Replaced By PCAP61M
|
CAP SCREW M10-1.5 X 20
|
N/A | View Replacement | |
53 |
P0540053
Replaced By PB14M
|
HEX BOLT M10-1.5 X 35
|
N/A | View Replacement | |
54 |
P0540054
Replaced By PN09M
|
HEX NUT M12-1.75
|
N/A | View Replacement | |
55 |
P0540055
Replaced By PB31M
|
HEX BOLT M10-1.5 X 40
|
N/A | View Replacement | |
56 |
P0540056
Replaced By PB23M
|
HEX BOLT M10-1.5 X 100
|
N/A | View Replacement | |
57 |
P0540057
Replaced By PW04M
|
FLAT WASHER 10MM
|
N/A | View Replacement | |
58 | P0540058 | STAND | $87.00 | ||
58-1 | P0540058-1 | VERTICAL MOUNTING PLATE | $16.50 | ||
59 | P0540059 | S CAPACITOR 16M 400V 1-1/4 X 2-3/4 | $18.00 | ||
60 | P0540060 | STAND CROSSBRACE | $24.00 | ||
61 |
P0540061
Replaced By PCAP13M
|
CAP SCREW M8-1.25 X 30
|
N/A | View Replacement | |
62 |
P0540062
Replaced By PLW06M
|
LOCK WASHER 10MM
|
N/A | View Replacement | |
63 |
P0540063
Replaced By PLW04M
|
LOCK WASHER 8MM
|
N/A | View Replacement | |
64 |
P0540064
Replaced By PLW03M
|
LOCK WASHER 6MM
|
N/A | View Replacement | |
65 |
P0540065
Replaced By PW03M
|
FLAT WASHER 6MM
|
N/A | View Replacement | |
66 |
P0540066
Replaced By PB07M
|
HEX BOLT M8-1.25 X 25
|
N/A | View Replacement | |
67 |
P0540067
Replaced By PR39M
|
EXT RETAINING RING 8MM
|
N/A | View Replacement | |
68 | P0540068 | LEG | $32.75 | ||
69 | P0540069 | CHUCK 3-16MM JT33 | $16.50 | ||
69-1 | P0540069-1 | CHUCK KEY | $2.75 | ||
70 | P0540070 | CHUCK GUARD | $12.75 | ||
71 | P0540071 | CAPACITOR COVER | $3.75 | ||
72 |
P0540072
Replaced By PR03M
|
EXT RETAINING RING 12MM
|
N/A | View Replacement | |
73 |
P0540073
Replaced By PK48M
|
KEY 4 X 4 X 20
|
N/A | View Replacement | |
74 |
P0540074
Replaced By PCAP50M
|
CAP SCREW M5-.8 X 10
|
N/A | View Replacement | |
75 |
P0540075
Replaced By PW02M
|
FLAT WASHER 5MM
|
N/A | View Replacement | |
76 | P0540076 | MACHINE ID LABEL | $9.50 | ||
77 |
P0540077
Replaced By PLABEL-11A
|
SAFETY GLASSES 2W X 3.3H V2.04.08
|
N/A | View Replacement | |
78 |
P0540078
Replaced By PPAINT-1
|
N/S GRIZZLY GREEN G1023S
|
N/A | View Replacement | |
79 |
P0540079
Replaced By PW02M
|
FLAT WASHER 5MM
|
N/A | View Replacement | |
A12 | P0540A12 | MOTOR 3/4HP 110V 1-PH | $177.00 | ||
MANUAL | P0540MANUAL | MANUAL FOR G0540 06/05 | $4.00 |
