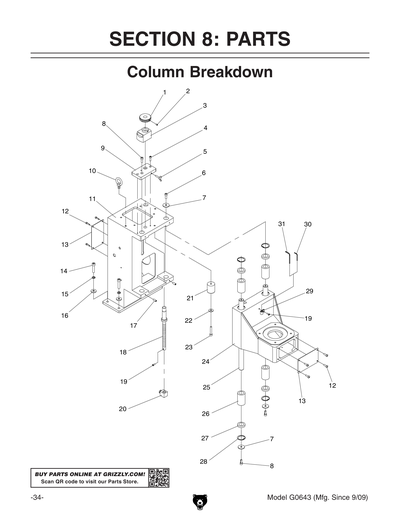

Parts for G0643 - 21-Bit Line Boring Machine

Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643
Part Diagram for G0643

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$13.30
2
SET SCREW M6-1 X 10
Price
N/A
3
Price
$103.60
4
CAP SCREW M6-1 X 20
Price
N/A
5
Price
$1.60
6
CAP SCREW M8-1.25 X 16
Price
N/A
7
FLAT WASHER 8MM
Price
N/A
8
CAP SCREW M8-1.25 X 20
Price
N/A
9
Price
$64.65
10
EYE BOLT M10-1.5 X 15
Price
N/A
11
Price
$587.50
12
CAP SCREW M5-.8 X 12
Price
N/A
13
Price
$9.70
14
CAP SCREW M10-1.5 X 30
Price
N/A
15
LOCK WASHER 10MM
Price
N/A
16
FLAT WASHER 10MM
Price
N/A
17
SET SCREW M8-1.25 X 10
Price
N/A
18
Price
$36.25
19
PHLP HD SCR M5-.8 X 12

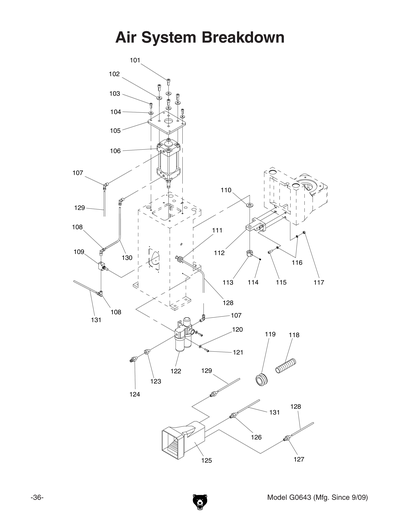

Price
N/A
20
Price
$18.15
21
Price
$7.00
22
FLAT WASHER 8MM
Price
N/A
23
CAP SCREW M8-1.25 X 50
Price
N/A
24
Price
$818.70
25
Price
$75.85
26
LINEAR BUSHING 25UU
Price
N/A
27
SEAL 25 X 40 X 7 X 2
Price
N/A
28
INT RETAINING RING 40MM
Price
N/A
29
Price
$1.60
30
HEX WRENCH 2.5MM
Price
N/A
31
HEX WRENCH 6MM
Price
N/A
101
CAP SCREW M10-1.5 X 35
Price
N/A
102
FLAT WASHER 10MM
Price
N/A
103
CAP SCREW M8-1.25 X 20
Price
N/A
104
FLAT WASHER 8MM
Price
N/A
105
Price
$49.25
106
Price
$465.85
107
PIPE ELBOW MALE 3/8" X 8MM
Price
$7.25
108
PIPE ELBOW MALE 3/8" X 6MM
Price
$7.25
109
Price
$37.70
110
FLAT WASHER 16MM
Price
N/A
111
Price
$3.65
112
Price
$106.90
113
Price
$10.65
114
SET SCREW M6-1 X 10
Price
N/A
115
CAP SCREW M8-1.25 X 40
Price
N/A
116
LOCK WASHER 8MM
Price
N/A
117
HEX NUT M8-1.25
Price
N/A
118
Price
$29.00
119
Price
$1.60
120
FLAT WASHER 6MM
Price
N/A
121
CAP SCREW M6-1 X 16
Price
N/A
122
AIR SUPPLY UNIT MACP 300-10A
Price
N/A
123
PIPE REDUCER 3/8 X 1/4"
Price
$3.45
124
AIR INLET CONNECTOR 1/4 NPT
Price
$7.25
125
Price
$178.90
126
PIPE UNION MALE 1/4" X 6MM
Price
$7.25
127
PIPE UNION MALE 1/4" X 8MM
Price
$7.25
128
Price
$4.60
129
Price
$7.25
130
Price
$3.65
131
Price
$3.65

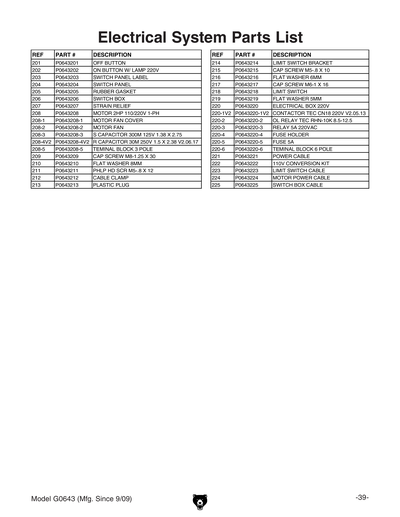

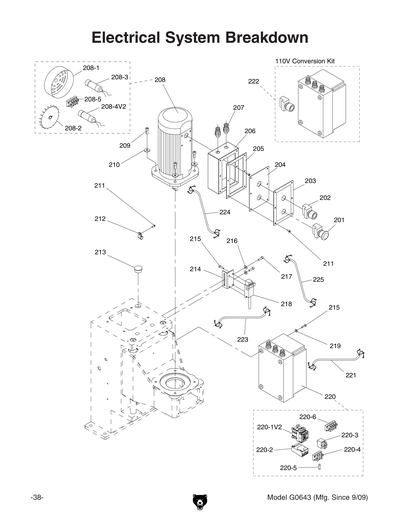

201
Price
$27.55
202
Price
$30.20
203
Price
$1.05
204
Price
$18.15
205
Price
$1.60
206
Price
$62.55
207
STRAIN RELIEF PG11 TYPE-6 ST
Price
N/A
208
MOTOR 2HP 110V/220V 1-PH
Price
$728.15
208-1
Price
$18.15
208-2
Price
$36.25
208-3
S CAPACITOR 300M 125V 1-3/8 X 2-5/8
Price
N/A
208-4
R CAPACITOR 50M 250V 1-1/2 X 2-3/8
Price
N/A
208-4V2
R CAPACITOR 30M 250V 1-3/8 X 2-3/8
Price
N/A
208-5
Price
$4.30
209
CAP SCREW M8-1.25 X 30
Price
N/A
210
FLAT WASHER 8MM
Price
N/A
211
PHLP HD SCR M5-.8 X 12
Price
N/A
212
Price
$1.60
213
Price
$1.60
214
Price
$21.50
215
CAP SCREW M5-.8 X 10
Price
N/A
216
FLAT WASHER 6MM
Price
N/A
217
CAP SCREW M6-1 X 16
Price
N/A
218
Price
$125.60
219
FLAT WASHER 5MM
Price
N/A
220
Price
$449.20
220-1
CONTACTOR TECO CU-18 220V V2.05.08
Price
N/A
220-2
CONTACTOR TECO CU-18 220V V2.05.08
Price
N/A
220-3
Price
$43.50
220-4
Price
$4.30
220-5
Price
$1.60
220-6
Price
$6.40
221
Price
$20.85
222
110V Conversion Kit for G0643
Price
N/A
223
Price
$1.60
224
Price
$17.25
225
Price
$20.85

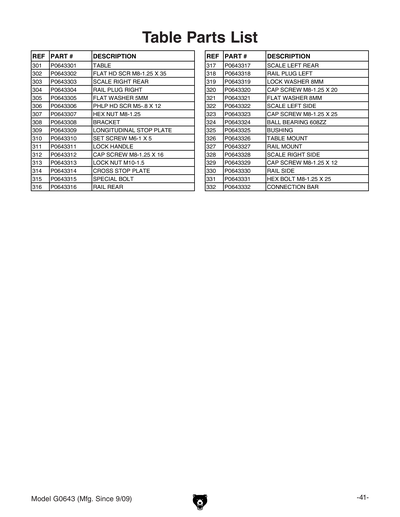

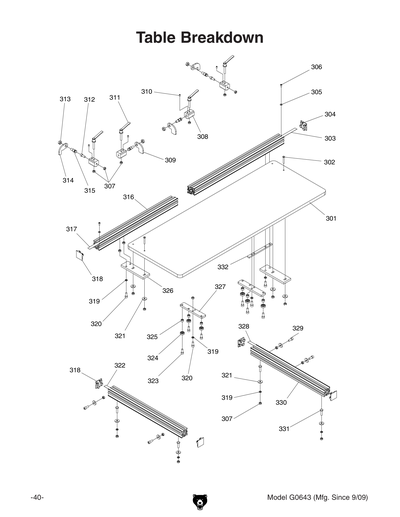

301
Price
$185.40
302
FLAT HD SCR M8-1.25 X 35
Price
N/A
303
Price
$11.85
304
Price
$12.40
305
FLAT WASHER 5MM
Price
N/A
306
PHLP HD SCR M5-.8 X 12
Price
N/A
307
HEX NUT M8-1.25
Price
N/A
308
Price
$86.00
309
LONGITUDINAL STOP PLATE
Price
$25.40
310
SET SCREW M6-1 X 5
Price
N/A
311
Price
$11.85
312
CAP SCREW M8-1.25 X 16
Price
N/A
313
LOCK NUT M10-1.5
Price
N/A
314
Price
$23.25
315
Price
$18.15
316
Price
$223.75
317
Price
$13.30
318
Price
$12.40
319
LOCK WASHER 8MM
Price
N/A
320
CAP SCREW M8-1.25 X 20
Price
N/A
321
FLAT WASHER 8MM
Price
N/A
322
Price
$7.60
323
CAP SCREW M8-1.25 X 25
Price
N/A
324
Bearing - 22mm x 8mm
Price
N/A
325
BUSHING
Price
N/A
326
Price
$62.55
327
Price
$17.25
328
Price
$11.85
329
CAP SCREW M8-1.25 X 12
Price
N/A
330
CROSS FENCE
Price
N/A
331
HEX BOLT M8-1.25 X 25
Price
N/A
332
Price
$20.85

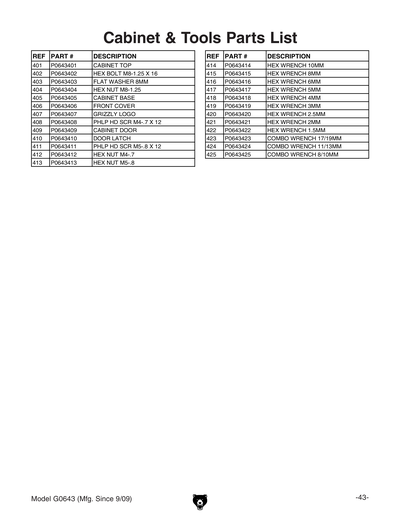

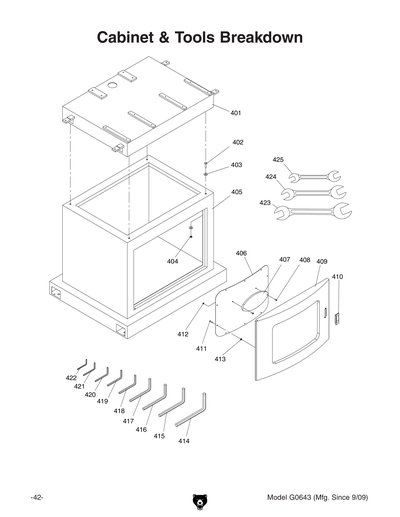

401
Price
$749.30
402
HEX BOLT M8-1.25 X 16
Price
N/A
403
FLAT WASHER 8MM
Price
N/A
404
HEX NUT M8-1.25
Price
N/A
405
Price
$911.10
406
Price
$65.85
407
Price
$2.90
408
PHLP HD SCR M4-.7 X 12
Price
N/A
409
Price
$382.55
410
Price
$7.60
411
PHLP HD SCR M5-.8 X 12
Price
N/A
412
HEX NUT M4-.7
Price
N/A
413
HEX NUT M5-.8
Price
N/A
414
HEX WRENCH 10MM
Price
N/A
415
HEX WRENCH 8MM
Price
N/A
416
HEX WRENCH 6MM
Price
N/A
417
HEX WRENCH 5MM
Price
N/A
418
HEX WRENCH 4MM
Price
N/A
419
HEX WRENCH 3MM
Price
N/A
420
HEX WRENCH 2.5MM
Price
N/A
421
HEX WRENCH 2MM
Price
N/A
422
HEX WRENCH 1.5MM
Price
N/A
423
WRENCH 17 X 19MM OPEN-ENDS
Price
N/A
424
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
425
WRENCH 8 X 10MM OPEN-ENDS
Price
N/A

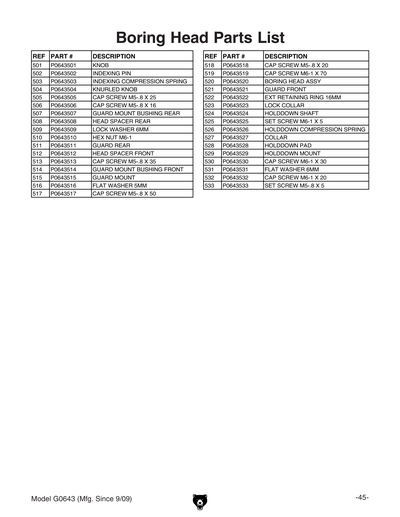

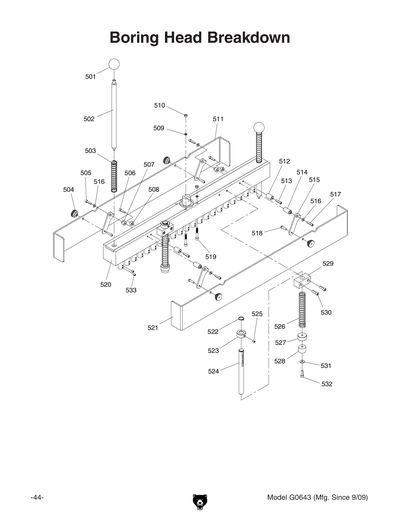

501
INDEXING PIN KNOB
Price
N/A
502
Price
$14.85
503
INDEXING COMPRESSION SPRING
Price
N/A
504
GUARD RETAINER
Price
N/A
505
CAP SCREW M5-.8 X 25
Price
N/A
506
CAP SCREW M5-.8 X 16
Price
N/A
507
GUARD MOUNT BUSHING REAR
Price
$4.30
508
Price
$3.65
509
LOCK WASHER 6MM
Price
N/A
510
HEX NUT M6-1
Price
N/A
511
Price
$54.10
512
BUSHING
Price
N/A
513
CAP SCREW M5-.8 X 35
Price
N/A
514
BUSHING
Price
N/A
515
PIVOT BRACKET
Price
N/A
516
FLAT WASHER 5MM
Price
N/A
517
CAP SCREW M5-.8 X 50
Price
N/A
518
CAP SCREW M5-.8 X 20
Price
N/A
519
CAP SCREW M6-1 X 70
Price
N/A
520
Price
$2,879.90
521
Price
$54.10
522
EXT RETAINING RING 16MM
Price
N/A
523
Price
$7.60
524
Price
$9.70
525
SET SCREW M6-1 X 5
Price
N/A
526
HOLD DOWN COMPRESSION SPRING
Price
$5.50
527
Price
$7.60
528
Price
$2.75
529
Price
$20.30
530
CAP SCREW M6-1 X 30
Price
N/A
531
FLAT WASHER 6MM
Price
N/A
532
CAP SCREW M6-1 X 20
Price
N/A
533
SET SCREW M5-.8 X 5
Price
N/A
601
Price
$16.40
602
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
603
Price
$1.05
604
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
605
ELECTRICITY 1.4W X 1.2H
Price
N/A
606
ENTANGLEMENT VERT LABEL
Price
$1.05
607
DISCONNECT POWER LABEL VERT
Price
$1.05
608
Price
$1.05
609
N/S GRIZZLY GREEN G1023S
Price
N/A
610
GREY PUTTY REF G0504
Price
N/A
611
Price
$1.05
MAN
Price
$12.50
