Parts for G0656XW - 8" Jointer with Spiral Cutterhead

Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW
Part Diagram for G0656XW

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

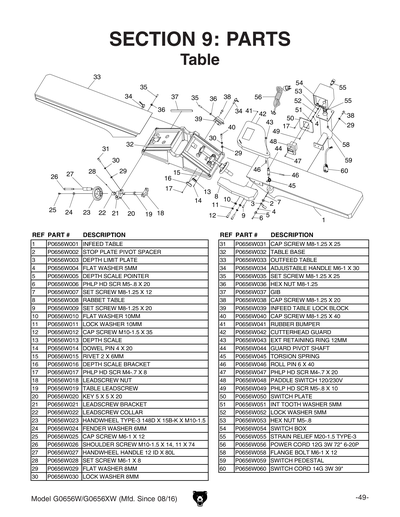

Ref #
Part #
Description
1
*DISCD*INFEED TABLE
Price
N/A
2
*DISCD*STOP PLATE PIVOT SPACER
Price
N/A
3
*DISCD*DEPTH LIMIT PLATE
Price
N/A
4
FLAT WASHER 5MM
Price
N/A
5
*DISCD*DEPTH SCALE POINTER
Price
N/A
6
PHLP HD SCR M5-.8 X 20
Price
N/A
7
SET SCREW M8-1.25 X 12
Price
N/A
8
*DISCD*RABBET TABLE
Price
N/A
9
SET SCREW M8-1.25 X 20
Price
N/A
10
FLAT WASHER 10MM
Price
N/A
11
LOCK WASHER 10MM
Price
N/A
12
CAP SCREW M10-1.5 X 35
Price
N/A
13
*DISCD*DEPTH SCALE
Price
N/A
14
*DISCD*DOWEL PIN 4 X 20
Price
N/A
15
RIVET 2 X 6MM NAMEPLATE, STEEL
Price
N/A
16
*DISCD*DEPTH SCALE BRACKET
Price
N/A
17
PHLP HD SCR M4-.7 X 8
Price
N/A
18
*DISCD*LEADSCREW NUT
Price
N/A
19
*DISCD*TABLE LEADSCREW
Price
N/A
20
KEY 5 X 5 X 20
Price
N/A
21
*DISCD*LEADSCREW BRACKET
Price
N/A
22
*DISCD*LEADSCREW COLLAR
Price
N/A
23
*DISCD*HDWHEL TYPE-3 148DX15B-KXM10-1.5
Price
N/A
24
FENDER WASHER 6MM
Price
N/A
25
CAP SCREW M6-1 X 12
Price
N/A
26
*DISCD*SHOULDER SCREW M10-1.5 X 14, 11 X
Price
N/A
27
*DISCD*HANDWHEEL HANDLE 12 ID X 80L
Price
N/A
28
SET SCREW M6-1 X 8
Price
N/A
29
FLAT WASHER 8MM
Price
N/A
30
LOCK WASHER 8MM
Price
N/A
31
CAP SCREW M8-1.25 X 25
Price
N/A
32
*DISCD*TABLE BASE
Price
N/A
33
*DISCD*OUTFEED TABLE
Price
N/A
34
*DISCD*ADJUSTABLE HANDLE M6-1 X 30
Price
N/A
35
SET SCREW M8-1.25 X 25
Price
N/A
36
HEX NUT M8-1.25
Price
N/A
37
*DISCD*GIB
Price
N/A
38
CAP SCREW M8-1.25 X 20
Price
N/A
39
*DISCD*INFEED TABLE LOCK BLOCK
Price
N/A
40
CAP SCREW M8-1.25 X 40
Price
N/A
41
*DISCD*RUBBER BUMPER
Price
N/A
42
*DISCD*CUTTERHEAD GUARD
Price
N/A
43
EXT RETAINING RING 12MM
Price
N/A
44
*DISCD*GUARD PIVOT SHAFT
Price
N/A
45
*DISCD*TORSION SPRING
Price
N/A
46
ROLL PIN 6 X 40
Price
N/A
47
PHLP HD SCR M4-.7 X 20
Price
N/A
48
Paddle Switch 120/230V
Price
N/A
49
PHLP HD SCR M5-.8 X 10
Price
N/A
50
*DISCD*SWITCH PLATE
Price
N/A
51
INT TOOTH WASHER 5MM
Price
N/A
52
LOCK WASHER 5MM
Price
N/A
53
HEX NUT M5-.8
Price
N/A
54
*DISCD*SWITCH BOX
Price
N/A
55
*DISCD*STRAIN RELIEF M20-1.5 TYPE-3
Price
N/A
56
*DISCD*POWER CORD 12G 3W 72" 6-20P
Price
N/A
58
FLANGE BOLT M6-1 X 12
Price
N/A
59
*DISCD*SWITCH PEDESTAL
Price
N/A
60
*DISCD*SWITCH CORD 14G 3W 39"
Price
N/A

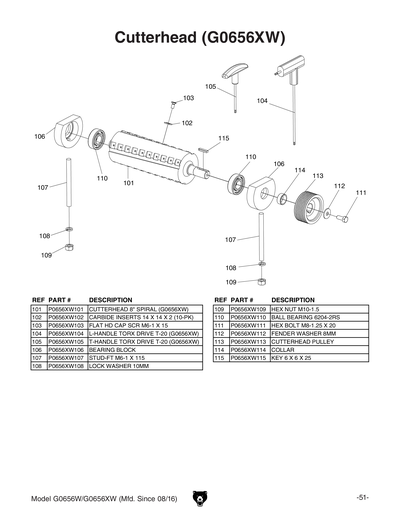

101
*DISCD*CUTTERHEAD 8" SPIRAL
Price
$540.50
102
Indexable Carbide Inserts - 14 x 14 x 2mm, 10-Pk.
Price
N/A
103
*DISCD*FLAT HD CAP SCR M6-1 X 15
Item is no longer available
Price
N/A
104
*DISCD*L-HANDLE TORX DRIVE T-20
Price
N/A
105
T-HANDLE TORX DRIVE T-20
Price
N/A
106
*DISCD*BEARING BLOCK
Price
N/A
107
*DISCD*STUD-FT M6-1 X 115
Price
N/A
108
LOCK WASHER 10MM
Price
N/A
109
HEX NUT M10-1.5
Price
N/A
110
BALL BEARING 6204-2RS
Price
N/A
111
HEX BOLT M8-1.25 X 20
Price
N/A
112
FENDER WASHER 8MM
Price
N/A
113
*DISCD*CUTTERHEAD PULLEY
Item is no longer available
Price
N/A
114
*DISCD*COLLAR
Item is no longer available
Price
N/A
115
KEY 6 X 6 X 25
Price
N/A

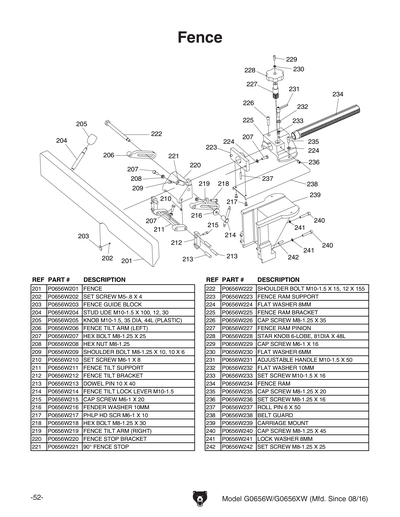

201
*DISCD*FENCE
Price
N/A
202
*DISCD*SET SCREW M5-.8 X 4
Price
N/A
203
*DISCD*FENCE GUIDE BLOCK
Price
N/A
204
*DISCD*STUD UDE M10-1.5 X 100, 12, 30
Price
N/A
205
*DISCD*KNOB M10-1.5, 35 DIA, 44L PLASTIC
Price
N/A
206
*DISCD*FENCE TILT ARM (LEFT)
Price
N/A
207
HEX BOLT M8-1.25 X 25
Price
N/A
208
HEX NUT M8-1.25
Price
N/A
209
*DISCD*SHOULDER BOLT M8-1.25 X 10, 10 X
Price
N/A
210
SET SCREW M6-1 X 8
Price
N/A
211
*DISCD*FENCE TILT SUPPORT
Price
N/A
212
*DISCD*FENCE TILT BRACKET
Price
N/A
213
*DISCD*DOWEL PIN 10 X 40
Price
N/A
214
*DISCD*FENCE TILT LOCK LEVER M10-1.5
Price
N/A
215
CAP SCREW M6-1 X 20
Price
N/A
216
FENDER WASHER 10MM
Price
N/A
217
PHLP HD SCR M6-1 X 10
Price
N/A
218
HEX BOLT M8-1.25 X 30
Price
N/A
219
*DISCD*FENCE TILT ARM (RIGHT)
Price
N/A
220
*DISCD*FENCE STOP BRACKET
Price
N/A
221
*DISCD*90° FENCE STOP
Price
N/A
222
*DISCD*SHOULDER BOLT M10-1.5 X 15, 12 X
Price
N/A
223
*DISCD*FENCE RAM SUPPORT
Price
N/A
224
FLAT WASHER 8MM
Price
N/A
225
*DISCD*FENCE RAM BRACKET
Price
N/A
226
CAP SCREW M8-1.25 X 35
Price
N/A
227
*DISCD*FENCE RAM PINION
Price
N/A
228
*DISCD*STAR KNOB 6-LOBE, 81DIA X 48L
Price
N/A
229
CAP SCREW M6-1 X 16
Price
N/A
230
FLAT WASHER 6MM
Price
N/A
231
*DISCD*ADJUSTABLE HANDLE M10-1.5 X 50
Price
N/A
232
FLAT WASHER 10MM
Price
N/A
233
SET SCREW M10-1.5 X 16
Price
N/A
234
*DISCD*FENCE RAM
Price
N/A
235
CAP SCREW M8-1.25 X 20
Price
N/A
236
SET SCREW M8-1.25 X 16
Price
N/A
237
ROLL PIN 6 X 50
Price
N/A
238
*DISCD*BELT GUARD
Price
N/A
239
*DISCD*CARRIAGE MOUNT
Price
N/A
240
CAP SCREW M8-1.25 X 45
Price
N/A
241
LOCK WASHER 8MM
Price
N/A
242
SET SCREW M8-1.25 X 25
Price
N/A

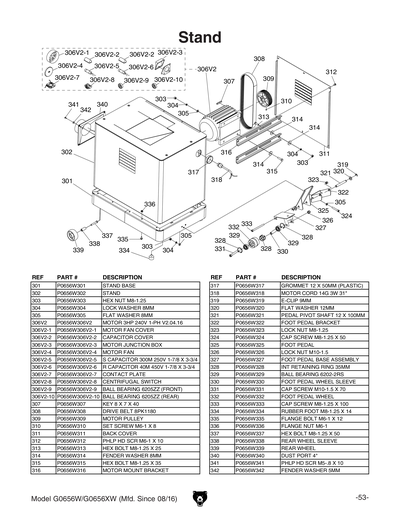

301
*DISCD*STAND BASE
Price
N/A
302
*DISCD*STAND
Price
N/A
303
HEX NUT M8-1.25
Price
N/A
304
LOCK WASHER 8MM
Price
N/A
305
FLAT WASHER 8MM
Price
N/A
306
*DISCD*MOTOR 3HP 240V 1-PH V1
Price
N/A
306-1
*DISCD*MOTOR FAN COVER
Price
N/A
306-2
*DISCD*CAPACITOR COVER
Price
N/A
306-3
*DISCD*MOTOR JUNCTION BOX
Price
N/A
306-4
*DISCD*MOTOR FAN
Price
N/A
306-5
*DISCD*S CAPACITOR 300M 250V 1-7/8 X 3-3
Price
N/A
306-6
*DISCD*R CAP 40M 450V 1-7/8 X 3-3/4
Price
N/A
306-7
*DISCD*CONTACTOR
Price
N/A
306-8
*DISCD*CENTRIFUGAL SWITCH
Price
N/A
306-9
BALL BEARING 6205ZZ
Price
N/A
306V2
*DISCD*MOTOR 3HP 240V 1-PH V2.04.16
Price
N/A
306V2-1
*DISCD*MOTOR FAN COVER
Price
N/A
306V2-10
BALL BEARING 6205ZZ
Price
N/A
306V2-2
*DISCD*CAPACITOR COVER
Price
N/A
306V2-3
*DISCD*MOTOR JUNCTION BOX
Price
N/A
306V2-4
*DISCD*MOTOR FAN
Price
N/A
306V2-5
*DISCD*S CAPACITOR 300M 250V 1-7/8 X 3-3
Price
N/A
306V2-6
*DISCD*R CAPACITOR 40M 450V 1-7/8 X 3-3/4
Price
N/A
306V2-7
*DISCD*CONTACT PLATE
Price
N/A
306V2-8
*DISCD*CENTRIFUGAL SWITCH
Price
N/A
306V2-9
BALL BEARING 6205ZZ
Price
N/A
307
KEY 8 X 7 X 40
Price
N/A
308
*DISCD*DRIVE BELT 8PK1180
Price
N/A
309
*DISCD*MOTOR PULLEY
Price
N/A
310
SET SCREW M6-1 X 8
Price
N/A
311
*DISCD*BACK COVER
Price
N/A
312
PHLP HD SCR M6-1 X 10
Price
N/A
313
HEX BOLT M8-1.25 X 25
Price
N/A
314
FENDER WASHER 8MM
Price
N/A
315
HEX BOLT M8-1.25 X 35
Price
N/A
316
*DISCD*MOTOR MOUNT BRACKET
Price
N/A
317
*DISCD*GROMMET 12 X 50MM (PLASTIC)
Price
N/A
318
*DISCD*MOTOR CORD 14G 3W 31"
Price
N/A
319
E-CLIP 9MM
Price
N/A
320
FLAT WASHER 12MM
Price
N/A
321
*DISCD*PEDAL PIVOT SHAFT 12 X 100MM
Price
N/A
322
*DISCD*FOOT PEDAL BRACKET
Price
N/A
323
LOCK NUT M8-1.25
Price
N/A
324
CAP SCREW M8-1.25 X 50
Price
N/A
325
*DISCD*FOOT PEDAL
Price
N/A
326
LOCK NUT M10-1.5
Price
N/A
327
*DISCD*FOOT PEDAL BASE ASSEMBLY
Price
N/A
328
INT RETAINING RING 35MM
Price
N/A
329
BALL BEARING 6202-2RS
Price
N/A
330
*DISCD*FOOT PEDAL WHEEL SLEEVE
Price
N/A
331
CAP SCREW M10-1.5 X 70
Price
N/A
332
*DISCD*FOOT PEDAL WHEEL
Price
N/A
333
CAP SCREW M8-1.25 X 100
Price
N/A
334
*DISCD*RUBBER FOOT M8-1.25 X 14
Price
N/A
335
FLANGE BOLT M6-1 X 12
Price
N/A
336
FLANGE NUT M6-1
Price
N/A
337
HEX BOLT M8-1.25 X 50
Price
N/A
338
*DISCD*REAR WHEEL SLEEVE
Price
N/A
339
*DISCD*REAR WHEEL
Price
N/A
340
*DISCD*DUST PORT 4"
Price
N/A
341
PHLP HD SCR M5-.8 X 10
Price
N/A
342
FENDER WASHER 5MM
Price
N/A

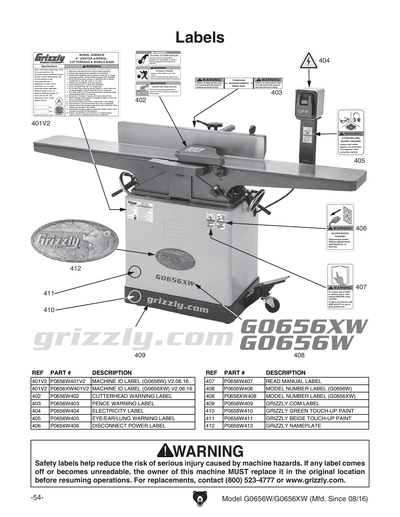

401
*DISCD*MACHINE ID LABEL V1
Item is no longer available
Price
N/A
402
*DISCD*CUTTERHEAD WARNING LABEL
Price
N/A
403
*DISCD*FENCE WARNING LABEL
Price
N/A
404
ELECTRICITY 1.4W X 1.2H
Price
N/A
405
EYE/EAR/LUNG 2W X 3.3H
Price
N/A
406
DISCONNECT 110V 2W X 3.3H
Price
N/A
407
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
408
*DISCD*MODEL NUMBER LABEL
Item is no longer available
Price
N/A
409
*DISCD*GRIZZLY.COM LABEL
Price
N/A
410
N/S GRIZZLY GREEN G1023S
Price
N/A
411
BEIGE REF G0555
Price
N/A
412
Nameplate - Small
Price
N/A
MAN
MANUAL G0656W G0656XW MFD-09.15-07.16
Price
N/A
MANV2
MANUAL G0656W G0656XW MFD-05.16 V2.08.16
Price
N/A
