Parts for G0762 - Heavy-Duty Benchtop Mill/Drill with Variable-Speed and Power Feed

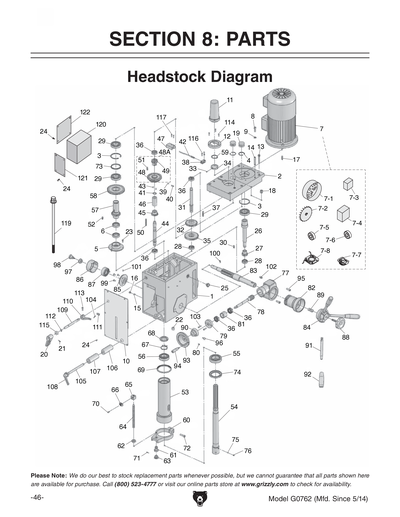

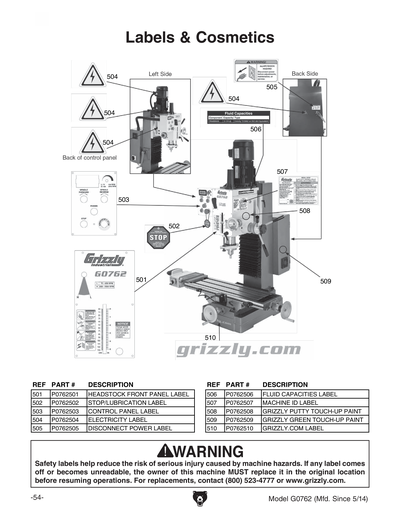

Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762
Part Diagram for G0762

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

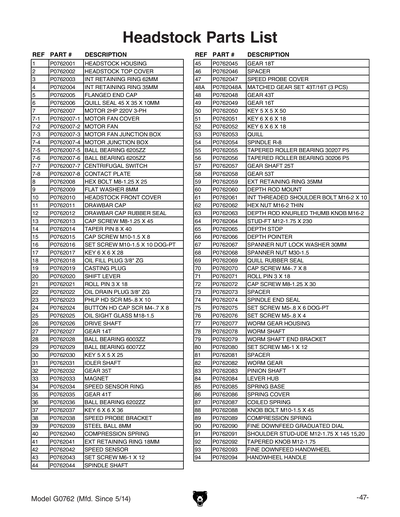

Ref #
Part #
Description
1
HEADSTOCK HOUSING
Item is no longer available
Price
N/A
2
HEADSTOCK TOP COVER
Item is no longer available
Price
N/A
3
INT RETAINING RING 62MM
Price
N/A
4
INT RETAINING RING 35MM
Price
N/A
5
FLANGED END CAP
Price
N/A
6
QUILL SEAL
Price
N/A
7
Price
$621.40
7-1
Price
$21.60
7-2
MOTOR FAN
Item is no longer available
Price
N/A
7-3
MOTOR FAN JUNCTION BOX
Item is no longer available
Price
N/A
7-4
MOTOR JUNCTION BOX
Item is no longer available
Price
N/A
7-5
BALL BEARING 6205ZZ
Price
N/A
7-6
BALL BEARING 6205ZZ
Price
N/A
7-7
CENTRIFUGAL SWITCH
Item is no longer available
Price
N/A
7-8
CONTACT PLATE
Item is no longer available
Price
N/A
8
HEX BOLT M8-1.25 X 25
Price
N/A
9
FLAT WASHER 8MM
Price
N/A
10
HEADSTOCK FRONT COVER
Item is no longer available
Price
N/A
11
DRAWBAR CAP
Price
N/A
12
DRAWBAR CAP RUBBER SEAL
Item is no longer available
Price
N/A
13
CAP SCREW M8-1.25 X 45
Price
N/A
14
TAPER PIN 8 X 40
Price
N/A
15
CAP SCREW M10-1.5 X 8
Price
N/A
16
SET SCREW M10-1.5 X 10 DOG-PT
Price
N/A
17
KEY 6 X 6 X 28
Price
N/A
18
OIL FILL PLUG 3/8" ZG
Price
N/A
19
CASTING PLUG
Price
N/A
20
SHIFT LEVER
Price
N/A
21
ROLL PIN 3 X 18
Price
N/A
22
OIL FILL PLUG 3/8" ZG
Price
N/A
23
PHLP HD SCR M5-.8 X 10
Price
N/A
24
BUTTON HD CAP SCR M4-.7 X 8
Price
N/A
25
OIL SIGHT GLASS M18-1.5
Price
N/A
26
DRIVE SHAFT
Price
N/A
27
GEAR 14T
Price
N/A
28
Bearing - 35mm x 17mm
Price
N/A
29
BALL BEARING 6007ZZ
Price
N/A
30
KEY 5 X 5 X 25
Price
N/A
31
IDLER SHAFT
Item is no longer available
Price
N/A
32
GEAR 35T
Item is no longer available
Price
N/A
33
MAGNET
Item is no longer available
Price
N/A
34
SPEED SENSOR RING
Item is no longer available
Price
N/A
35
GEAR 41T
Price
N/A
36
BALL BEARING 6202ZZ
Price
N/A
37
KEY 6 X 6 X 36
Price
N/A
38
SPEED PROBE BRACKET
Item is no longer available
Price
N/A
39
STEEL BALL 8MM
Price
N/A
40
COMPRESSION SPRING
Price
N/A
41
EXT RETAINING RING 18MM
Price
N/A
42
Price
$28.75
43
SET SCREW M6-1 X 12
Price
N/A
44
SPINDLE SHAFT
Item is no longer available
Price
N/A
45
GEAR 18T
Item is no longer available
Price
N/A
46
SPACER
Item is no longer available
Price
N/A
47
SPEED PROBE COVER
Item is no longer available
Price
N/A
48
MATCHED GEAR SET 43/16T (3PCS)
Price
N/A
49
MATCHED GEAR SET 43/16T (3PCS)
Price
N/A
50
KEY 5 X 5 X 50
Price
N/A
51
KEY 6 X 6 X 18
Price
N/A
52
KEY 6 X 6 X 18
Price
N/A
53
QUILL
Price
N/A
54
SPINDLE
Price
N/A
55
TAPERED ROLLER BEARING 30207 P5
Price
N/A
56
TAPERED ROLLER BEARING 30206 P5
Price
N/A
57
GEAR SHAFT 25T
Item is no longer available
Price
N/A
58
GEAR 53T
Price
N/A
59
EXT RETAINING RING 35MM
Price
N/A
60
DEPTH ROD MOUNT
Price
N/A
61
INT THREADED SHOULDER BOLT M16-2 X 10
Price
N/A
62
HEX NUT M16-2 THIN
Price
N/A
63
DEPTH ROD KNURLED KNOB M16-2
Price
N/A
64
STUD-FT M12-1.75 X 230
Price
N/A
65
DEPTH ROD DOG
Price
N/A
66
DEPTH POINTER
Price
N/A
67
SPANNER NUT LOCK WASHER
Price
N/A
68
SPANNER NUT
Price
N/A
69
QUILL RUBBER SEAL
Price
N/A
70
CAP SCREW M4-.7 X 8
Price
N/A
71
ROLL PIN 3 X 18
Price
N/A
72
CAP SCREW M8-1.25 X 30
Price
N/A
73
SPACER
Price
N/A
74
SPINDLE END CAP
Price
N/A
75
SET SCREW M5-.8 X 6 DOG-PT
Price
N/A
76
SET SCREW M5-.8 X 4
Price
N/A
77
WORM GEAR HOUSING
Price
N/A
78
WORM SHAFT
Price
N/A
79
WORM SHAFT END BRACKET
Price
N/A
80
SET SCREW M6-1 X 12
Price
N/A
81
SPACER
Price
N/A
82
WORM GEAR
Price
N/A
83
PINION SHAFT
Price
N/A
84
LEVER HUB
Price
N/A
85
SPRING BASE
Price
N/A
86
SPRING COVER
Price
N/A
87
COILED SPRING
Price
N/A
88
KNOB BOLT M10-1.5 X 45
Price
N/A
89
COMPRESSION SPRING
Price
N/A
90
FINE DOWNFEED GRADUATED DIAL
Price
N/A
91
SHOULDER STUD-UDE M12-1.75 X 145 15,20
Price
N/A
92
TAPERED HANDLE M12-1.75, 98L
Price
N/A
93
FINE DOWNFEED HANDWHEEL
Price
N/A
94
HANDWHEEL HANDLE
Price
N/A
95
CAP SCREW M8-1.25 X 25
Price
N/A
96
KNURLED THUMB SCREW M5-.8 X 12
Price
N/A
97
DOCK WASHER 8MM
Price
N/A
98
KNURLED THUMB SCREW M6-1 X 12
Price
N/A
99
CAP SCREW M6-1 X 12
Price
N/A

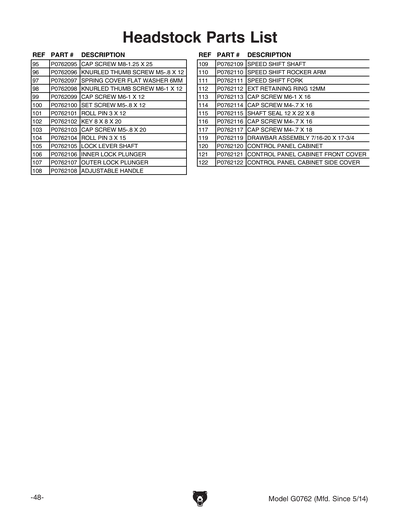

100
SET SCREW M5-.8 X 12
Price
N/A
101
ROLL PIN 3 X 12
Price
N/A
102
KEY 8 X 8 X 20
Price
N/A
103
CAP SCREW M5-.8 X 20
Price
N/A
104
ROLL PIN 3 X 15
Price
N/A
105
LOCK LEVER SHAFT
Price
N/A
106
INSIDE LOCK PLUNGER
Price
N/A
107
OUTSIDE LOCK PLUNGER
Price
N/A
108
ADJUSTABLE HANDLE
Price
N/A
109
SPEED RANGE SHIFT SHAFT
Price
N/A
110
SPEED RANGE SHIFT ROCKER ARM
Price
N/A
111
SPEED RANGE SHIFT FORK
Price
N/A
112
EXT RETAINING RING 12MM
Price
N/A
113
CAP SCREW M6-1 X 16
Price
N/A
114
CAP SCREW M4-.7 X 16
Price
N/A
115
SHAFT SEAL
Price
N/A
116
CAP SCREW M4-.7 X 16
Price
N/A
117
CAP SCREW M4-.7 X 18
Price
N/A
119
DRAWBAR 7/16-20 X 17-3/4
Price
N/A
120
CONTROL PANEL CABINET
Item is no longer available
Price
N/A
121
CONTROL PANEL CABINET FRONT COVER
Item is no longer available
Price
N/A
122
CONTROL PANEL CABINET SIDE COVER
Item is no longer available
Price
N/A

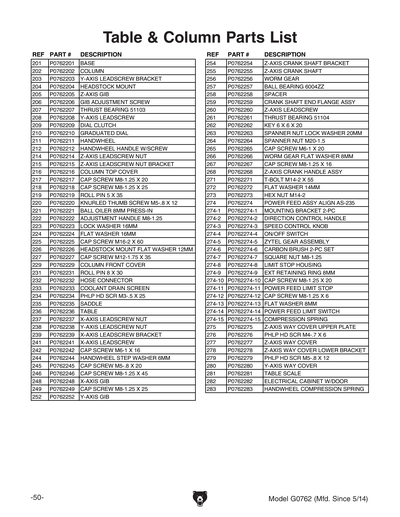

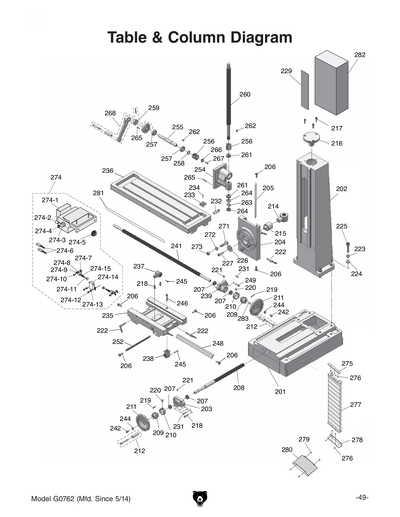

201
BASE
Price
N/A
202
COLUMN
Price
N/A
203
Y-AXIS LEADSCREW BRACKET
Price
N/A
204
HEADSTOCK MOUNT
Price
N/A
205
Z-AXIS GIB
Price
N/A
206
GIB ADJUSTMENT SCREW
Price
N/A
207
THRUST BEARING 51103
Price
N/A
208
Y-AXIS LEADSCREW
Price
N/A
209
DIAL CLUTCH
Price
N/A
210
GRADUATED DIAL
Price
N/A
211
HANDWHEEL
Price
N/A
212
HANDWHEEL HANDLE W/SCREW
Price
N/A
214
Z-AXIS LEADSCREW NUT
Price
N/A
215
Z-AXIS LEADSCREW NUT BRACKET
Price
N/A
216
COLUMN TOP COVER
Price
N/A
217
CAP SCREW M8-1.25 X 20
Price
N/A
218
CAP SCREW M8-1.25 X 25
Price
N/A
219
ROLL PIN 5 X 35
Price
N/A
220
KNURLED THUMB SCREW M5-.8 X 12
Price
N/A
221
BALL OILER 8MM PRESS-IN
Price
N/A
222
LOCK LEVER
Price
N/A
223
LOCK WASHER 16MM
Price
N/A
224
FLAT WASHER 16MM
Price
N/A
225
CAP SCREW M16-2 X 60
Price
N/A
226
FENDER WASHER 14MM
Price
N/A
227
CAP SCREW M12-1.75 X 35
Price
N/A
229
COLUMN FRONT COVER
Price
N/A
231
ROLL PIN 8 X 30
Price
N/A
232
HOSE CONNECTOR M16-1.5
Item is no longer available
Price
N/A
233
COOLANT DRAIN SCREEN
Price
N/A
234
P0762234
Now: PS34
PHLP HD SCR M3-.5 X 25
Price
N/A
235
SADDLE
Price
N/A
236
TABLE
Price
N/A
237
X-AXIS LEADSCREW NUT
Price
N/A
238
Y-AXIS LEADSCREW NUT
Price
N/A
239
X-AXIS LEADSCREW BRACKET (RH)
Price
N/A
241
X-AXIS LEADSCREW
Price
N/A
242
CAP SCREW M6-1 X 16
Price
N/A
244
HANDWHEEL STEP WASHER 6MM
Item is no longer available
Price
N/A
245
CAP SCREW M5-.8 X 20
Price
N/A
246
CAP SCREW M8-1.25 X 45
Price
N/A
248
X-AXIS GIB
Price
N/A
249
CAP SCREW M8-1.25 X 25
Price
N/A
252
Y-AXIS GIB
Price
N/A
254
Z-AXIS CRANK SHAFT BRACKET
Price
N/A
255
Z-AXIS CRANK SHAFT
Price
N/A
256
WORM GEAR
Price
N/A
257
BALL BEARING 6004ZZ
Price
N/A
258
SPACER
Price
N/A
259
CRANK SHAFT END FLANGE ASSY
Price
N/A
260
Z-AXIS LEADSCREW
Price
N/A
261
THRUST BEARING 51104
Price
N/A
262
KEY 6 X 6 X 20
Price
N/A
263
EXT TOOTH WASHER 20MM
Price
N/A
264
SPANNER NUT M20-1.5
Price
N/A
265
CAP SCREW M6-1 X 20
Price
N/A
266
DOCK WASHER 8MM
Price
N/A
267
CAP SCREW M8-1.25 X 16
Price
N/A
268
Z-AXIS CRANK HANDLE ASSY
Price
N/A
271
T-BOLT M14-2 X 55
Price
N/A
272
FLAT WASHER 14MM
Price
N/A
273
HEX NUT M14-2
Price
N/A
274
Power Feed AS-350
Price
N/A
274-1
Power Feed AS-350
Price
N/A
274-10
CAP SCREW M8-1.25 X 20
Price
N/A
274-11
Power Feed AS-350
Price
N/A
274-12
CAP SCREW M8-1.25 X 6
Price
N/A
274-13
FLAT WASHER 8MM
Price
N/A
274-14
Power Feed AS-350
Price
N/A
274-15
Power Feed AS-350
Price
N/A
274-2
Power Feed AS-350
Price
N/A
274-3
Power Feed AS-350
Price
N/A
274-4
Power Feed AS-350
Price
N/A
274-5
Power Feed AS-350
Price
N/A
274-6
CARBON BRUSH (SINGLE)
Item is no longer available
Price
N/A
274-7
SQUARE NUT M8-1.25
Price
N/A
274-8
Power Feed AS-350
Price
N/A
274-9
EXT RETAINING RING 8MM
Price
N/A
275
Z-AXIS WAY COVER UPPER PLATE
Price
N/A
276
PHLP HD SCR M4-.7 X 6
Price
N/A
277
Z-AXIS WAY COVER
Price
N/A
278
Z-AXIS WAY COVER LOWER BRACKET
Price
N/A
279
PHLP HD SCR M5-.8 X 12
Price
N/A
280
Y-AXIS WAY COVER
Price
N/A
281
TABLE SCALE
Price
N/A
282
ELECTRICAL CABINET W/DOOR
Item is no longer available
Price
N/A
283
HANDWHEEL COMPRESSION SPRING
Price
$3.65

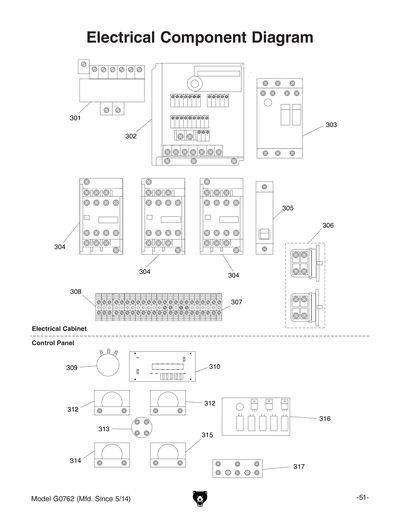

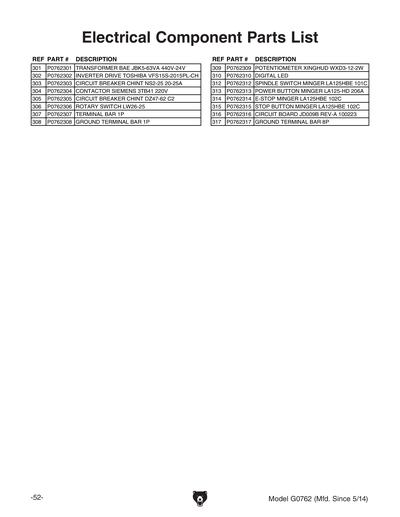

301
TRANSFORMER JBK5 63VA 220/400V-24V
Item is no longer available
Price
N/A
302
INVERTER TOSHIBA VFS15S-2015PL-CH V1
Item is no longer available
Price
N/A
302V2
INVERTER DELTA VFD015E21A V2.02.18
Item is no longer available
Price
N/A
303
OL RELAY CHINT NS2-25 20-25A
Price
$133.70
304
CONTACTOR SIEMENS 3TB41 220V
Price
$102.85
305
CIRCUIT BREAKER 2A CHINT DZ47-60 C2 1P
Price
N/A
306
ROTARY SWITCH LW26-25
Item is no longer available
Price
N/A
307
TERMINAL BAR 1P
Item is no longer available
Price
N/A
308
GROUND TERMINAL BAR 1P
Item is no longer available
Price
N/A
309
POTENTIOMETER XINGHUD WXD3-12-2W V1
Price
$18.00
309V2
POTENTIOMETER XINGHUD WXD3-13 V2.02.18
Item is no longer available
Price
N/A
310
Price
$50.05
312
SPINDLE SWITCH MINGER LA125HBE 101C 22MM
Price
$40.25
313
POWER BUTTON MINGER LA125-HD 206A 22MM
Price
$40.60
314
E-STOP MINGER LA125HBE 102C 22MM
Item is no longer available
Price
N/A
315
STOP BUTTON MINGER LA125HBE 102C 22MM
Item is no longer available
Price
N/A
316
CIRCUIT BOARD JD009B REV-A 100223
Price
$62.60
317
GROUND TERMINAL BAR 8P
Item is no longer available
Price
N/A

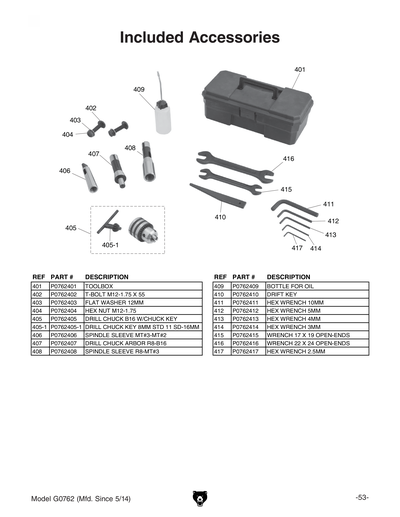

401
TOOLBOX
Price
N/A
402
Price
$8.95
403
FLAT WASHER 12MM
Price
N/A
404
HEX NUT M12-1.75
Price
N/A
405
DRILL CHUCK B16 W/CHUCK KEY
Price
N/A
405-1
DRILL CHUCK KEY 8MM STD 11 SD-16MM
Price
N/A
406
SPINDLE SLEEVE MT#3-MT#2
Price
N/A
407
ARBOR R8 X B16
Price
N/A
408
SPINDLE SLEEVE R8-MT#3
Price
N/A
409
***USE P4003G0003***
Price
N/A
410
DRIFT KEY
Price
N/A
411
HEX WRENCH 10MM
Price
N/A
412
HEX WRENCH 5MM
Price
N/A
413
HEX WRENCH 4MM
Price
N/A
414
HEX WRENCH 3MM
Price
N/A
415
WRENCH 17 X 19MM OPEN-ENDS
Price
N/A
416
WRENCH 22 X 24MM OPEN-ENDS
Price
N/A
417
HEX WRENCH 2.5MM
Price
N/A
501
HEADSTOCK FRONT PANEL LABEL
Item is no longer available
Price
N/A
502
STOP OIL FILL TAG 4W X 4H
Price
N/A
503
CONTROL PANEL LABEL
Item is no longer available
Price
N/A
504
ELECTRICITY 1.4W X 1.2H
Price
N/A
505
DISCONNECT 110V 2.8W X 1.5H
Price
N/A
506
FLUID CAPACITIES LABEL
Item is no longer available
Price
N/A
507
MACHINE ID LABEL
Item is no longer available
Price
N/A
508
GREY PUTTY REF G0504
Price
N/A
509
N/S GRIZZLY GREEN G1023S
Price
N/A
510
GRIZZLY.COM LABEL 8.625",BEIGE
Price
N/A
MAN
MANUAL G0762 MFD-5/14+ V1.06.14
Item is no longer available
Price
N/A
