Parts for G1019 - 14" Bandsaw

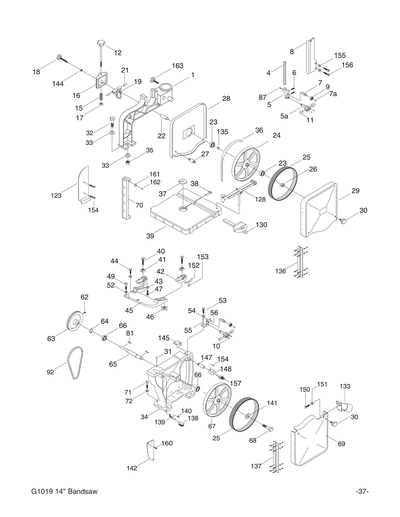

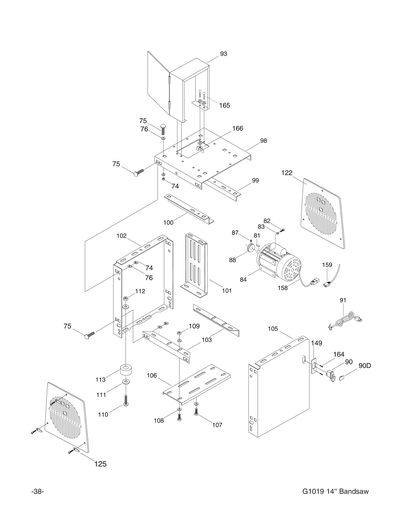

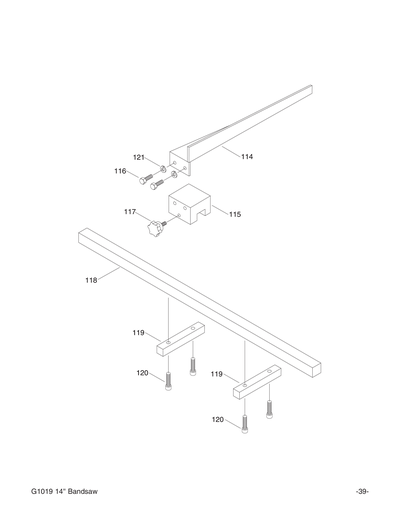

Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019
Part Diagram for G1019

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
*DISCD*UPPER FRAME ARM V1.10.95
Item is no longer available
Price
N/A
1A
*DISCD*UPPER FRAME ARM V2.08.99
Item is no longer available
Price
N/A
2
*DISCD*LOCK HANDLE V1.12.95
Price
$4.35
3
*DISCD*GUIDE POST BRACKET V1.12.95
Price
$4.35
4
*DISCD*GUIDE POST V1.12.95
Price
$8.35
4A
*DISCD*GUIDE POST V2.08.99
Item is no longer available
Price
N/A
5
*DISCD*GUIDE SUPPORT BRACKET
Item is no longer available
Price
N/A
5A
*DISCD*GUIDE BLOCK HOLDER SQUARE
Item is no longer available
Price
N/A
6
THUMB SCREW M6-1 X 16
Price
N/A
7
*DISCD*SPACING SLEEVE LOWER
Price
N/A
7A
EXT RETAINING RING 10MM
Price
N/A
8
*DISCD*BLADE GUARD
Item is no longer available
Price
N/A
9
BALL BEARING 6200-2RS
Price
N/A
10
SET SCREW M6-1 X 10
Price
N/A
11
GUIDE BLOCK 1/2" X 1/2" X 3/4"L
Price
N/A
12
*DISCD*BLADE ADJUSTING SCREW 5/8-18 X 2
Price
N/A
13
ROLL PIN 3 X 20
Price
N/A
14
*DISCD*BLADE ADJUSTING SCREW 5/8-18 X 2
Price
N/A
15
*DISCD*COMPRESSION SPRING 3.8 X 19.2 X74
Item is no longer available
Price
N/A
16
***USE P0555030A***
Price
N/A
17
SQUARE NUT 3/8-16
Price
N/A
18
*DISCD*ADJUSTMENT KNOB
Item is no longer available
Price
N/A
19
*DISCD*UPPER WHEEL SHAFT HINGE
Item is no longer available
Price
N/A
20
*DISCD*GUIDE POST COVER V1.12.95
Item is no longer available
Price
N/A
21
*DISCD*STEEL PIN
Item is no longer available
Price
N/A
22
*DISCD*UPPER WHEEL SHAFT
Item is no longer available
Price
N/A
23
BALL BEARING 6202-2RS
Price
N/A
24
*DISCD*UPPER WHEEL
Item is no longer available
Price
N/A
25
Price
$8.35
26
P1019026
Now: PN01
HEX NUT 1/2-20
Price
N/A
27
*DISCD*STUD V1.12.95
Item is no longer available
Price
N/A
27A
REAR GUARD STANDOFF-ROUND DE V2.12.00
Price
$8.35
28
*DISCD*UPPER GUARD - INNER V1.10.95
Item is no longer available
Price
N/A
28A
*DISCD*UPPER GUARD - INNER V2.08.99
Price
$40.55
29
*DISCD*UPPER GUARD - OUTER V1.10.95
Item is no longer available
Price
N/A
29A
*DISCD*UPPER GUARD - OUTER V2.08.99
Price
$40.55
30
*DISCD*KNOB V1.12.95
Item is no longer available
Price
N/A
30A
*DISCD*KNOB V2.08.99
Item is no longer available
Price
N/A
31
Price
$1.60
32
P1019032
Now: PB01
HEX BOLT 3/4-10 X 2-1/2
Price
N/A
33
P1019033
Now: PW13
FLAT WASHER 3/4
Price
N/A
34
*DISCD*BASE V1.10.95
Item is no longer available
Price
N/A
34A
BASE V2.01.00
Item is no longer available
Price
N/A
35
P1019035
Now: PN17
HEX NUT 3/4-10
Price
N/A
36
EASY FEEDER-SINGLE PHASE
Price
N/A
37
TABLE INSERT ALUMINUM
Price
N/A
38
Price
$4.05
39
*DISCD*TABLE
Item is no longer available
Price
N/A
40
HEX BOLT M10-1.5 X 100
Price
N/A
41
*DISCD*TRUNNION CLAMP SHOE
Price
$2.30
42
TRUNNION
Price
N/A
42A
SCALE
Price
N/A
43
P1019043
Now: PW06
FLAT WASHER 1/4
Price
N/A
44
P1019044
Now: PB02
HEX BOLT 1/4-20 X 5/8
Price
N/A
45
*DISCD*TRUNNION SUPPORT BRACKET
Item is no longer available
Price
N/A
46
*DISCD*STAR WHEEL KNOB
Item is no longer available
Price
N/A
47
P1019047
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
48
P1019048
Now: PW07
FLAT WASHER 5/16
Price
N/A
49
P1019049
Now: PB04
HEX BOLT 5/16-18 X 3
Price
N/A
50
P1019050
Now: PN02
HEX NUT 5/16-18
Price
N/A
51
P1019051
Now: PW07
FLAT WASHER 5/16
Price
N/A
52
P1019052
Now: PN02
HEX NUT 5/16-18
Price
N/A
53
P1019053
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
54
P1019054
Now: PW03
FLAT WASHER #10
Price
N/A
55
*DISCD*GUIDE SUPPORT LOWER
Item is no longer available
Price
N/A
56
SET SCREW M6-1 X 10
Price
N/A
57
*DISCD*SPACING SLEEVE LOWER
Item is no longer available
Price
N/A
58
BALL BEARING 6200-2RS
Price
N/A
60
SET SCREW M6-1 X 10
Price
N/A
61
KEY 5 X 5 X 23
Price
N/A
62
SET SCREW M6-1 X 10
Price
N/A
63
*DISCD*PULLEY
Item is no longer available
Price
N/A
64
EXT RETAINING RING 20MM
Price
N/A
65
*DISCD*SHAFT
Item is no longer available
Price
N/A
66
BALL BEARING 6204-2RS
Price
N/A
67
*DISCD*LOWER WHEEL
Item is no longer available
Price
N/A
68
P1019068
Now: PN03
HEX NUT 3/4-16
Price
N/A
69
*DISCD*LOWER WHEEL GUARD V1.10.95
Price
$24.75
69A
*DISCD*LOWER WHEEL GUARD V2.08.99
Price
$32.50
70
*DISCD*GUARD
Item is no longer available
Price
N/A
71
P1019071
Now: PB06
HEX BOLT 5/16-18 X 2
Price
N/A
72
P1019072
Now: PW07
FLAT WASHER 5/16
Price
N/A
74
P1019074
Now: PN02
HEX NUT 5/16-18
Price
N/A
75
CARRIAGE BOLT 5/16-18 X 1/2
Price
N/A
76
P1019076
Now: PW07
FLAT WASHER 5/16
Price
N/A
77
P1019077
Now: PN02
HEX NUT 5/16-18
Price
N/A
78
P1019078
Now: PB07
HEX BOLT 5/16-18 X 3/4
Price
N/A
79
P1019079
Now: PW07
FLAT WASHER 5/16
Price
N/A
81
KEY 5 X 5 X 23
Price
N/A
82
P1019082
Now: PB07
HEX BOLT 5/16-18 X 3/4
Price
N/A
83
P1019083
Now: PW07
FLAT WASHER 5/16
Price
N/A
84
*DISCD*PHASE 1 3/4 HP 110V MOTOR
Item is no longer available
Price
N/A
84-1
FAN COVER
Item is no longer available
Price
N/A
85
P1019085
Now: PW07
FLAT WASHER 5/16
Price
N/A
86
P1019086
Now: PN02
HEX NUT 5/16-18
Price
N/A
87
SET SCREW M6-1 X 10
Price
N/A
88
*DISCD*MOTOR PULLEY
Item is no longer available
Price
N/A
89
P1019089
Now: PS03
PHLP HD SCR 10-24 X 1
Price
N/A
90
Toggle Safety Switch
Price
N/A
90A
Safety Paddle Switch
Price
N/A
90A-1
SWITCH COVER PLASTIC V1.11.98
Price
$4.60
90A-2
SWITCH HOUSING V3.02.03
Price
$7.90
90B
Safety Paddle Switch
Price
N/A
90B-1
Price
$4.35
90B-2
*DISCD*SWITCH DUST COVER V3.02.03
Item is no longer available
Price
N/A
90C
SWITCH HOUSING V3.02.03
Price
N/A
90D
*DISCD*SWITCH DUST COVER V3.02.03
Price
N/A
91
POWER CORD W/SHIELDED MALE REC
Price
N/A
92
V-BELT A51
Price
N/A
93
*DISCD*PULLEY COVER
Item is no longer available
Price
N/A
93A
*DISCD*KNOB BOLT 1/4"-20 X 5/16"L
Price
N/A
94
P1019094
Now: PS01
PHLP HD SCR 10-24 X 1/2
Price
N/A
95
LOCK WASHER #10
Price
N/A
96
P1019096
Now: PW03
FLAT WASHER #10
Price
N/A
97
WING NUT 10-24
Price
N/A
98
Price
$20.55
99
ANGLE BRACE RIGHT
Item is no longer available
Price
N/A
100
Price
$6.65
101
*DISCD*MOTOR MOUNT PLATE
Item is no longer available
Price
N/A
102
Price
$34.15
103
Price
$6.65
104
STAND BRACE
Price
N/A
105
Price
$34.15
106
*DISCD*MOTOR SUPPORT PLATE
Price
$24.75
107
P1019107
Now: PB07
HEX BOLT 5/16-18 X 3/4
Price
N/A
108
P1019108
Now: PW07
FLAT WASHER 5/16
Price
N/A
109
P1019109
Now: PN02
HEX NUT 5/16-18
Price
N/A
110
P1019110
Now: PS02
PHLP HD SCR 1/4-20 X 3/4
Price
N/A
111
P1019111
Now: PW06
FLAT WASHER 1/4
Price
N/A
112
P1019112
Now: PN05
HEX NUT 1/4-20
Price
N/A
113
*DISCD*RUBBER FEET
Item is no longer available
Price
N/A
114
*DISCD*FENCE
Item is no longer available
Price
N/A
114-1
*DISCD*COMPLETE FENCE ASSEMBLY
Item is no longer available
Price
N/A
115
*DISCD*FENCE GUIDE BLOCK
Item is no longer available
Price
N/A
116
HEX BOLT M6-1 X 12
Price
N/A
117
*DISCD*KNOB 6X19
Item is no longer available
Price
N/A
118
*DISCD*FENCE GUARD RAIL
Price
$5.20
118A
*DISCD*FENCE GUARD RAIL
Price
N/A
118B
*DISCD*COMPLETE RAIL ASSEMBLY
Price
$43.15
119
*DISCD*MOUNTING BRACKET
Item is no longer available
Price
N/A
120
CAP SCREW M6-1 X 16
Price
N/A
120-1
CAP SCREW 1/4-20 X 5/8
Price
N/A
120A
CAP SCREW 1/4-20 X 3/8
Price
N/A
121
LOCK WASHER 5/16
Price
N/A
122
*DISCD*STAND COVER
Item is no longer available
Price
N/A
123
Price
$6.65
125
*DISCD*CLIP F/SIDE PANEL PLASTIC
Item is no longer available
Price
N/A
128
*DISCD*COMPLETE CIRCLE CUTTER
Item is no longer available
Price
N/A
129
*DISCD*COMPLETE FENCE ASSY
Item is no longer available
Price
N/A
130
*DISCD*COMPLETE MITER GAUGE
Item is no longer available
Price
N/A
131
*DISCD*DUST CHUTE V2.01.01
Price
N/A
132
CATCH
Price
N/A
133
*DISCD*DUST CHUTE V2.01.01
Item is no longer available
Price
N/A
133-1
HEX BOLT 1/4-20 X 1/4
Price
N/A
133-2
LOCK WASHER 1/4
Price
N/A
133-3
*DISCD*NUT
Item is no longer available
Price
N/A
133A
HEX BOLT 1/4-20 X 1/4
Price
N/A
133B
LOCK WASHER 1/4
Price
N/A
133C
*DISCD*NUT
Price
N/A
134
P1019134
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
135
INT RETAINING RING 35MM
Price
N/A
136
*DISCD*DOOR HINGE UPPER V2.01.01
Item is no longer available
Price
N/A
137
*DISCD*DOOR HINGE LOWER V2.01.01
Item is no longer available
Price
N/A
138
*DISCD*BRUSH V2.01.01
Item is no longer available
Price
N/A
139
Price
$3.65
140
SELF TAPPING SCREW 10-24 X 3/8 V2.01.01
Price
$1.60
141
FLAT WASHER 3MM
Price
N/A
142
*DISCD*FRAME ARM COVER, LWR V2.01.01
Item is no longer available
Price
N/A
144
P1019144
Now: PN02
HEX NUT 5/16-18
Price
N/A
145
*DISCD*LOWER BLADE GUIDE V2.01.01
Item is no longer available
Price
N/A
147
*DISCD*STUD, DOOR V2.01.01
Item is no longer available
Price
N/A
148
CATCH
Price
N/A
149
*DISCD*SWITCH PLATE V2.01.01
Item is no longer available
Price
N/A
150
P1019150
Now: PB57
HEX BOLT 1/4-20 X 1/4
Price
N/A
151
P1019151
Now: PW06
FLAT WASHER 1/4
Price
N/A
152
SCALE
Price
N/A
153
Price
$3.05
154
PHLP HD SCR 3/16-24 X 1/4 W/WASHER
Price
$1.60
155
P1019155
Now: PW03
FLAT WASHER #10
Price
N/A
156
P1019156
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
157
Price
$7.90
158
*DISCD*POWER CORD IEC FEMALE
Price
N/A
159
POWER CORD 16G X 3W 73"L
Price
N/A
160
P1019160
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
161
P1019161
Now: PW03
FLAT WASHER #10
Price
N/A
162
P1019162
Now: PS07
PHLP HD SCR 1/4-20 X 3/8
Price
N/A
163
KNOB BOLT 5/16-18 X 2
Price
N/A
164
P1019164
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
165
P1019165
Now: PS01
PHLP HD SCR 10-24 X 1/2
Price
N/A
166
WING NUT 10-24
Price
N/A
2078
ROLL PIN 3 X 10
Price
N/A
500
CARTON FOR G1019
Item is no longer available
Price
N/A
501
STYROFOAM 2PC
Item is no longer available
Price
N/A
503
DONT OPEN 2W X 3.3H
Price
N/A
504
Nameplate - Mini
Price
N/A
505
BANDSAW BLADE 2W X 3.3H V1.07.02
Price
N/A
MANUAL
*DISCD*MANUAL FOR G1019 07/01
Item is no longer available
Price
N/A
PART
MISC PART FOR G1019
Item is no longer available
Price
N/A
