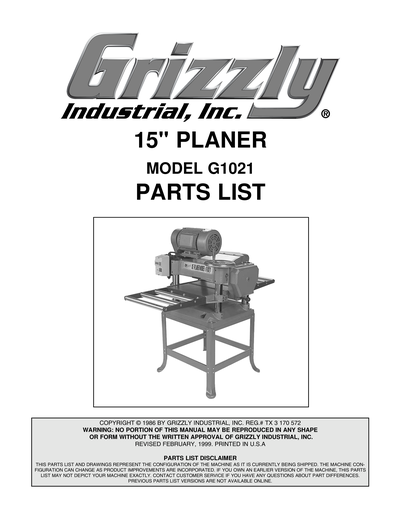

Parts for G1021 - 15" Planer

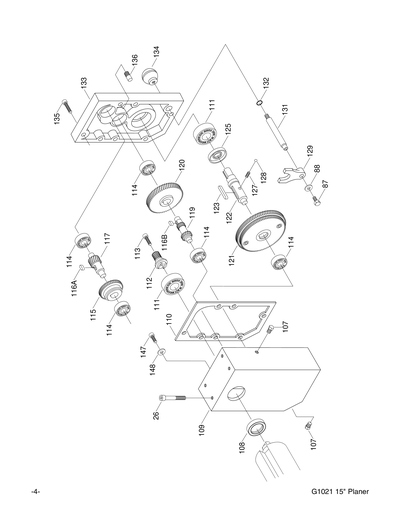

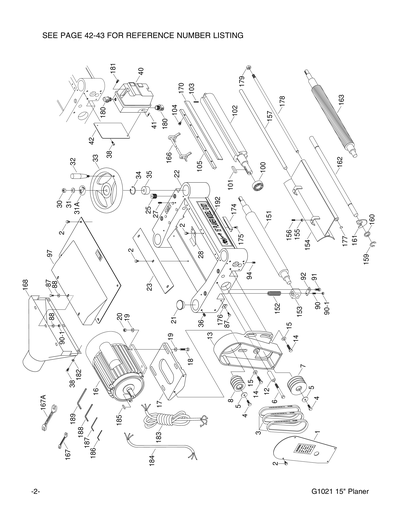

Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021
Part Diagram for G1021

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$26.35
2
FLANGE BOLT M6-1 X 12
Price
N/A
3
Price
$9.75
3A
V-BELT PVM28 QTY 3
Price
N/A
4
HEX BOLT M8-1.25 X 25
Price
N/A
5
Price
$1.85
6
HEX BOLT M10-1.5 X 80
Price
N/A
7
Price
$10.00
8
Price
$12.90
9
HEX BOLT M8-1.25 X 25
Price
N/A
10
HEX BOLT M10-1.5 X 30
Price
N/A
11
P1021011
Now: PW04
FLAT WASHER 7/16
Price
N/A
12
Price
$3.40
13
Price
$40.50
14
HEX BOLT M10-1.5 X 35
Price
N/A
15
FLAT WASHER 10MM
Price
N/A
16
*DISCD*MOTOR 2HP 220V 1-PH V2.04.96
Item is no longer available
Price
N/A
16-1
Price
$16.95
16-2
Price
$13.85
16-3
Price
$6.70
16-4
Price
$7.90
16-5
Price
$1.60
16A
*DISCD*MOTOR 2HP V1.10.95
Item is no longer available
Price
N/A
16B
FAN COVER V1.04.96
Price
N/A
16C
MOTOR FAN
Price
N/A
16D
CAPACITOR COVER
Price
N/A
17
Price
$30.20
18
HEX BOLT M8-1.25 X 40
Price
N/A
19
FLAT WASHER 8MM
Price
N/A
20
HEX NUT M8-1.25
Price
N/A
21
Price
$1.85
22
Price
$357.10
23
Price
$5.15
24
FLANGE BOLT M6-1 X 12
Price
N/A
25
TENSIONING SET SCREW M22-1.5 X 20
Price
$3.40
26
CAP SCREW M8-1.25 X 50
Price
N/A
27
SET SCREW M6-1 X 16
Price
N/A
28
FLAT SPRING 84 X 46 X 0.6MM
Price
$1.85
29
FLANGE BOLT M6-1 X 12
Price
N/A
30
HEX NUT M10-1.25
Price
N/A
31
FLAT WASHER 10MM
Price
N/A
31A
Price
$1.85
32
REVOLVING HANDLE 1X3-9/16, 3/8-16X1/2
Price
$12.40
33
Price
$30.20
34
INT RETAINING RING 38MM
Price
N/A
35
SPACER
Price
N/A
36
SET SCREW M10-1.5 X 12
Price
N/A
37
P1021037
Now: PW06
FLAT WASHER 1/4
Price
N/A
38
CAP SCREW M6-1 X 12
Price
N/A
39
SET SCREW M8-1.25 X 12
Price
N/A
40
Magnetic Switch, Single-Phase, 220V Only, 2 HP
Price
N/A
41
P1021041
Now: PS08
PHLP HD SCR 10-24 X 3/4
Price
N/A
42
Price
$4.60
43
Price
$33.25
43A
COLUMN 14-3/8 IN V1.10.95
Price
$39.60
43B
COLUMN 14-3/4 IN V1.10.95
Item is no longer available
Price
N/A
43C
*DISCD*COLUMN - 15 3/8"
Price
$66.15
44
Price
$4.60
45
ELEVATION LEADSCREW SHORT 14-4
Price
$6.70
46
KEY 4 X 4 X 20
Price
N/A
47
*DISCD*LIMITER RING
Item is no longer available
Price
N/A
48
COLUMN 14-3/8 IN W/SLOT
Price
N/A
48A
COLUMN 14-3/8 IN W/SLOT
Price
$38.25
48B
*DISCD*COLUMN - 14 3/4" W/SLOT
Price
$70.45
48C
*DISCD*COLUMN - 15 3/8" W/SLOT
Price
$70.45
49
Price
$1.85
50
PHLP HD SCR M3-.5 X 6
Price
N/A
50A
RIVET 2 X 5MM NAMEPLATE, COPPER
Price
N/A
51
*DISCD*ELEVATION LEADSCREW LONG 16-4
Price
$12.75
52
Price
$1.85
53
Price
$375.00
54
P1021054
Now: PW06
FLAT WASHER 1/4
Price
N/A
55
BALL BEARING 6202-2RS
Price
N/A
56
INT RETAINING RING 35MM
Price
N/A
57
Price
$3.40
58
P1021058
Now: PW04
FLAT WASHER 7/16
Price
N/A
59
HEX NUT M10-1.5
Price
N/A
60
HEX BOLT M8-1.25 X 20
Price
N/A
61
P1021061
Now: PW07
FLAT WASHER 5/16
Price
N/A
62
E-CLIP 15MM
Price
N/A
63
Price
$5.15
64
Price
$214.20
65
Price
$4.85
66
Price
$3.40
67
Price
$3.40
68
EXT RETAINING RING 14MM
Price
N/A
68-1
FLAT WASHER 8MM
Price
N/A
68-2
HEX BOLT M8-1.25 X 25
Price
N/A
69
*DISCD*TABLE ROLLER V1.10.95
Item is no longer available
Price
N/A
69A
*DISCD*TABLE ROLLER V2.10.95
Item is no longer available
Price
N/A
69B
Price
$39.60
70
Bearing - 22mm x 8mm
Price
N/A
71
P1021071
Now: PW14
FLAT WASHER 5/8
Price
N/A
72
BALL BEARING 6202-2RS
Price
N/A
73
INT RETAINING RING 35MM
Price
N/A
74
SPROCKET 10T
Price
N/A
75
FLAT WASHER 10MM
Price
N/A
76
HEX NUT M10-1.5
Price
N/A
77
Price
$11.20
78
SET SCREW M6-1 X 12
Price
N/A
79
CAP SCREW M6-1 X 20
Price
N/A
80
Price
$5.15
81
FLAT WASHER 8MM
Price
N/A
82
HEX BOLT M8-1.25 X 20
Price
N/A
82A
SET SCREW M8-1.25 X 12
Price
N/A
83
Price
$31.75
83A
COMPLETE ROLLER ASSY V1.10.95
Price
$78.25
83B
COMPLETE ROLLER ASSY V2.11.97
Price
$50.75
84
EXT RETAINING RING 12MM
Price
N/A
85
Price
$7.60
86
ROLLER ROD V2.10.02
Price
N/A
86A
*DISCD*ROLLER ROD V1.12.95
Price
N/A
87
HEX BOLT M6-1 X 12
Price
N/A
88
FLAT WASHER 6MM
Price
N/A
88A
Price
$1.85
89
Price
$3.40
89A
*DISCD*ROLLER ROD V1.12.95
Item is no longer available
Price
N/A
90
SET SCREW M6-1 X 16
Price
N/A
90-1
HEX NUT M6-1
Price
N/A
91
HEX BOLT M8-1.25 X 20
Price
N/A
92
Price
$2.20
93
P1021093
Now: PW02
FLAT WASHER 3/8
Price
N/A
94
SET SCREW M8-1.25 X 12
Price
N/A
97
Price
$39.60
98
SET SCREW M6-1 X 16
Price
N/A
99
ROLL PIN 6 X 20
Price
N/A
100
BALL BEARING 6205-2RS
Price
N/A
101
KEY 8 X 8 X 40
Price
N/A
102
Price
$195.05
103
COMPRESSION SPRING 0.6 X 5.9 X 16
Price
$1.85
104
GIB BOLT M8-1.25 X 10
Price
N/A
105
Price
$16.95
106
CHAIN TENSIONER
Price
N/A
107
Price
$1.85
108
Price
$5.15
109
Price
$65.25
109A
Price
$198.05
109B
*DISCD*GEAR BOX V1.10.95
Item is no longer available
Price
N/A
110
Price
$5.15
111
BALL BEARING 6204-2RS
Price
N/A
112
Price
$12.40
112A
*DISCD*GEAR 14T V1.12.95
Item is no longer available
Price
N/A
113
CAP SCREW M6-1 X 20
Price
N/A
114
BALL BEARING 6201-2RS
Price
N/A
115
Price
$12.40
115A
*DISCD*SINGLE SPEED GEAR V1.12.95
Item is no longer available
Price
N/A
116
KEY 5 X 5 X 12
Price
N/A
116A
KEY 5 X 5 X 12
Price
N/A
116B
KEY 5 X 5 X 10
Price
N/A
117
GEARED SHAFT 18T V2.10.97
Price
$8.80
117A
Price
$9.40
118
BALL BEARING 6201-2RS
Price
N/A
119
Price
$16.35
119A
*DISCD*SINGLE SPEED GEAR
Price
$33.10
120
Price
$26.35
121
Price
$65.25
121A
*DISCD*SINGLE SPEED GEAR
Price
$45.75
122
Price
$11.20
123
KEY 6 X 6 X 40
Price
N/A
124
KEY 5 X 5 X 23
Price
N/A
125
Price
$1.85
126
BALL BEARING 6204-2RS
Price
N/A
127
Price
$1.85
128
Price
$1.85
129
Price
$3.05
130A
HEX BOLT M6-1 X 12
Price
N/A
130B
FLAT WASHER 6MM
Price
N/A
131
Price
$2.75
132
O-RING 12 X 2.4
Price
N/A
133
Price
$52.60
134
KNOB 3/8-16, D1-1/4, BALL
Price
$1.85
135
CAP SCREW M6-1 X 25
Price
N/A
136
LOCATING PIN 8 X 7.55 X 7.95
Price
$1.85
137
SPROCKET 12T W/KEY V2.02.98
Price
$6.70
137A
SPROCKET 12T W/KEY V2.02.98
Price
N/A
138
SPROCKET WASHER 6.2 X 22 X 3
Price
$1.85
139
HEX BOLT M6-1 X 15
Price
N/A
140
Price
$19.35
141
Price
$19.35
142
CAP SCREW M8-1.25 X 50
Price
N/A
143
Price
$3.05
144
Price
$5.80
145
KNOB 6-LOBE M12-1.75, D53
Price
$5.15
146
Price
$2.75
147
CAP SCREW M6-1 X 16
Price
N/A
148
FLAT WASHER 6MM
Price
N/A
149
Price
$16.05
150
KEY 5 X 5 X 23
Price
N/A
151
Price
$78.25
152
COMPRESSION SPRING 3.5 X 19.7 X 70
Price
$2.75
153
Price
$10.00
154
Price
$32.05
155
HEX NUT M6-1
Price
N/A
156
SET SCREW M6-1 X 16
Price
N/A
157
Price
$4.60
158
Price
$1.85
159
EXT RETAINING RING 15MM
Price
N/A
160
Price
$1.85
161
Price
$1.85
162
Price
$6.70
163
Price
$104.20
164
Price
$12.75
165
CHAIN 31 LINKS V3.01.98
Price
N/A
165A
CHAIN 31 LINKS V3.01.98
Price
$18.15
165B
CHAIN 29 LINKS V2.12.95
Price
$16.05
166
COMPLETE KNIFE GAUGE ASSY FOR G1021
Price
$16.35
166A
Price
$3.40
166B
*DISCD*KNIFE GAUGE BAR 15IN LONG
Price
$2.75
167
WRENCH 8 X 10MM OPEN-ENDS
Price
N/A
167A
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
168
Price
$91.20
170
15" x 1" x 1/8" HSS Planer Knives, Set of 3
Price
N/A
172
HALF LINK
Price
N/A
173
MASTER LINK
Price
N/A
174
Price
$1.85
175
FLAT HD SCR M5-.8 X 12
Price
N/A
176
P1021176
Now: PW07
FLAT WASHER 5/16
Price
N/A
177
EXT RETAINING RING 12MM
Price
N/A
178
Price
$4.85
179
HEX NUT M12-1.75
Price
N/A
180
STRAIN RELIEF M22 TYPE-6 ST V1.02.00
Price
N/A
181
WHITE SWITCH COVER SCREW V1.12.95
Price
N/A
182
LOCK WASHER 6MM
Price
N/A
183
Price
$11.50
184
Price
$3.40
185
KEY 5 X 5 X 35
Price
N/A
186
HEX WRENCH 3MM
Price
N/A
187
HEX WRENCH 4MM
Price
N/A
188
HEX WRENCH 5MM
Price
N/A
189
HEX WRENCH 6MM
Price
N/A
190
RIVET 2 X 5MM NAMEPLATE, STEEL
Price
N/A
191
CAP SCREW M6-1 X 10
Price
N/A
192
*DISCD*LABEL
Item is no longer available
Price
N/A
193
SPACER 8.2 X 22 X 3MM
Price
N/A
194
HELICAL SPRING 1 X 33
Price
N/A
195
SHAFT
Price
N/A
196
HANGER
Price
N/A
300
Price
$4.25
301
Price
$4.25
302
*DISCD*GRIZZLY NAMEPLATE 8W X 3.5H
Price
N/A
HDWBAG
HARDWARE BAG
Item is no longer available
Price
N/A
MANUAL
Price
$14.65
PART
MISC PART FOR G1021
Item is no longer available
Price
N/A
