Parts for G1053 - Dividing Head - Type BS-0

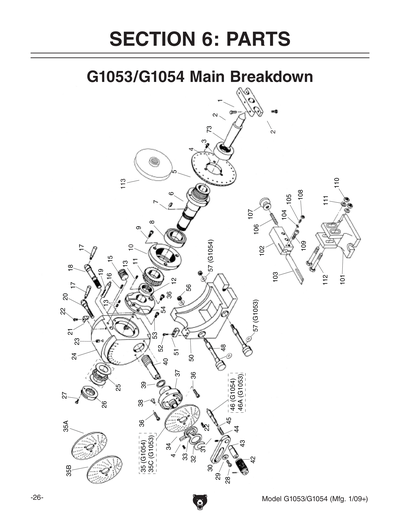

Part Diagram for G1053
Part Diagram for G1053
Part Diagram for G1053
Part Diagram for G1053
Part Diagram for G1053
Part Diagram for G1053

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$21.75
2
HEX BOLT M8-1.25 X 16
Price
N/A
3
TAPERED BUSHING 51 X 35
Price
$5.50
4
FLAT HD SCR M4-.7 X 10
Price
N/A
5
Price
$23.60
6
Price
$58.00
7
KEY 5 X 5 X 16
Price
N/A
8
TAPER ROLLER BEARING 32007
Price
N/A
9
CAP SCREW M4-.7 X 12
Price
N/A
10
Price
$16.05
11
Price
$29.20
12
Price
$7.25
13
SET SCREW M5-.8 X 16
Price
N/A
14
SET SCREW M5-.8 X 5
Price
N/A
15
Price
$9.10
16
SET SCREW M5-.8 X 16
Price
N/A
17
Price
$4.40
18
Price
$9.10
19
GEARED INDEXING PIN 10 X 53
Price
$7.60
20
Price
$19.35
21
Price
$3.45
22
PHLP HD SCR M5-.8 X 10
Price
N/A
23
Price
$1.60
24
Price
$172.70
25
NEEDLE THRUST BEARING 25 X 42 4T
Price
$12.40
26
SPLIT RETAINING NUT M25-1.5
Price
$7.60
27
CAP SCREW M4-.7 X 8
Price
N/A
28
ROLL PIN 1/8 X 3/4
Price
N/A
29
CAP SCREW M6-1 X 12
Price
N/A
30
FLAT WASHER 6MM
Price
N/A
31
SET SCREW M5-.8 X 5
Price
N/A
32
RETAINING CLIP 38 X 18 X 0.5
Price
$1.85
33
FRONT AND REAR SECTOR ARM
Price
N/A
33A
FRONT AND REAR SECTOR ARM
Price
$10.10
34
FRONT AND REAR SECTOR ARM
Price
N/A
35
***USE P1760035C***
Price
N/A
35A
INDEX PLATE A 15-20 HOLE
Price
N/A
35B
INDEX PLATE B 21-33 HOLE
Price
N/A
35C
INDEX PLATE C 37-49 HOLE
Price
N/A
36
CAP SCREW M5-.8 X 16
Price
N/A
37
Price
$27.85
38
Price
$1.60
39
Price
$3.65
40
Price
$25.05
41
STEEL BALL 3/8
Price
N/A
42
INDEX NEEDLE ASSY
Price
N/A
43
INDEX NEEDLE ASSY
Price
N/A
44
INDEX NEEDLE ASSY
Price
N/A
45
INDEX NEEDLE ASSY
Price
N/A
46
INDEX NEEDLE ASSY
Price
N/A
46A
Price
$43.50
48
Price
$7.90
49
*DISCD*SHAFT
Item is no longer available
Price
N/A
50
Price
$173.65
51
Price
$2.75
52
CAP SCREW M4-.7 X 16
Price
N/A
53
CAP SCREW M5-.8 X 12
Price
N/A
54
Price
$21.75
55
FLAT WASHER 12MM
Price
N/A
56
Price
$9.85
57
FLAT WASHER 10MM
Price
N/A
73
Price
$15.55
101
Price
$19.95
102
Price
$54.35
103
Price
$16.35
104
KEY 5 X 5 X 10 W/ INDENT
Price
$1.85
105
ECCENTRIC SET SCREW M6-1 X 16
Price
$1.85
106
Price
$3.65
107
Price
$11.85
108
HEX NUT M6-1
Price
N/A
109
CAP SCREW M10-1.5 X 30
Price
N/A
110
HEX NUT M10-1.5
Price
N/A
111
FLAT WASHER 10MM
Price
N/A
112
HEX BOLT M10-1.5 X 80
Price
N/A
113
Price
$31.20
MANUAL
Price
$14.65
