Parts for SB1097 - 6" x 108" VS Oscillating Edge Sander

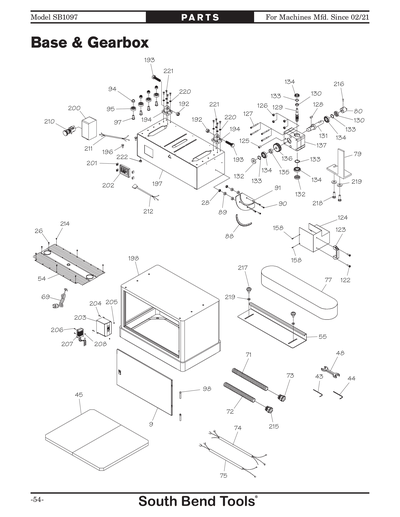

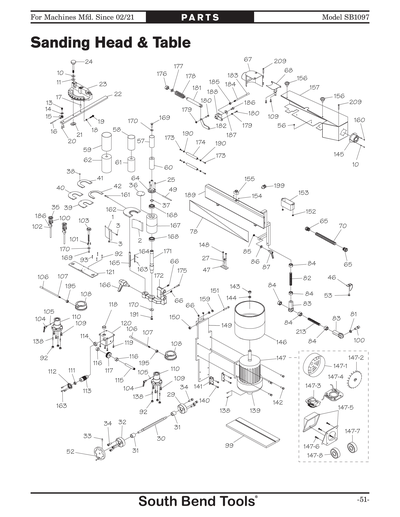

Part Diagram for SB1097

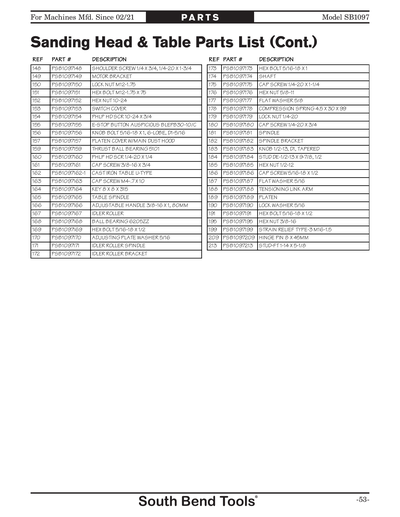

Part Diagram for SB1097

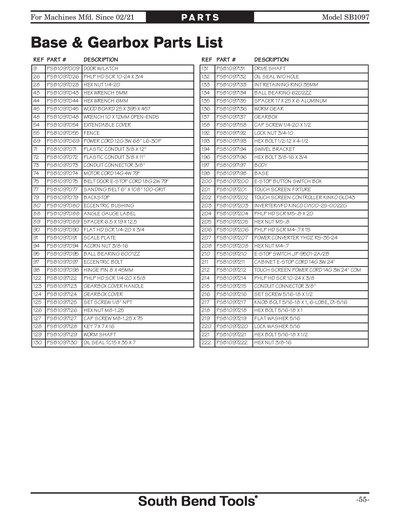

Part Diagram for SB1097

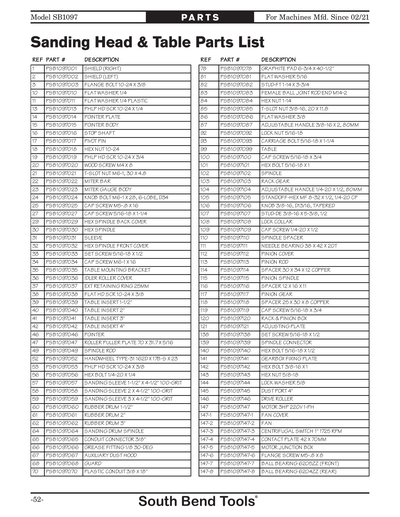

Part Diagram for SB1097

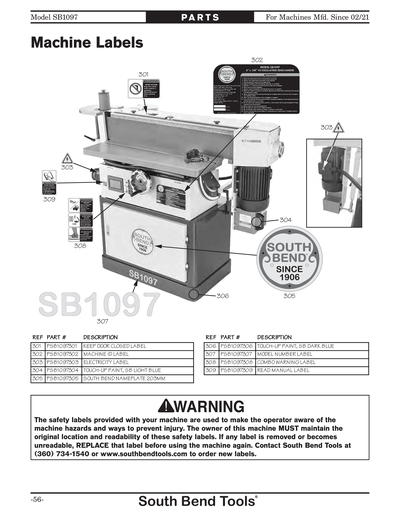

Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097
Part Diagram for SB1097

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
PSB1097001
FLANGE BOLT 10-24 X 3/8
Price
N/A
PSB1097002
FLANGE BOLT 10-24 X 3/8
Price
N/A
PSB1097003
FLANGE BOLT 10-24 X 3/8
Price
N/A
P
Price
$51.70
PSB1097010
FLAT WASHER 1/4
Price
N/A
PSB1097011
FLAT WASHER 1/4 PLASTIC
Price
N/A
PSB1097013
PHLP HD SCR 10-24 X 1/4
Price
N/A
PSB1097014
POINTER PLATE
Price
N/A
PSB1097015
POINTER BODY
Price
N/A
PSB1097016
STOP SHAFT
Price
N/A
PSB1097017
PIVOT PIN
Price
N/A
PSB1097018
HEX NUT 10-24
Price
N/A
PSB1097019
PHLP HD SCR 10-24 X 3/4
Price
N/A
P
Price
$1.85
P
T-SLOT NUT M6-1, 30 X 4.8
Price
$2.20
P
Price
$16.35
PSB1097023
MITER GAUGE BODY
Price
N/A
P
KNOB BOLT M6-1 X 28, 6-LOBE, D34
Price
$3.65
PSB1097025
CAP SCREW M5-.8 X 16
Price
N/A
PSB1097026
PHLP HD SCR 10-24 X 3/4
Price
N/A
PSB1097027
CAP SCREW 5/16-18 X 1-1/4
Price
N/A
PSB1097028
HEX NUT 1/4-20
Price
N/A
PSB1097029
HEX SPINDLE BACK COVER
Price
N/A
PSB1097030
HEX SPINDLE
Price
N/A
PSB1097031
SLEEVE
Price
N/A
PSB1097032
HEX SPINDLE FRONT COVER
Price
N/A
PSB1097033
SET SCREW 5/16-18 X 1/2
Price
N/A
PSB1097034
CAP SCREW M6-1 X 16
Price
N/A
PSB1097035
TABLE MOUNTING BRACKET
Price
N/A
PSB1097036
IDLER ROLLER COVER
Price
N/A
PSB1097037
EXT RETAINING RING 25MM
Price
N/A
PSB1097038
FLAT HD SCR 10-24 X 3/8
Price
N/A
PSB1097039
TABLE INSERT 1-1/2"
Price
N/A
PSB1097040
TABLE INSERT 2"
Price
N/A
PSB1097041
TABLE INSERT 3"
Price
N/A
PSB1097042
TABLE INSERT 4"
Price
N/A
PSB1097043
HEX WRENCH 5MM
Price
N/A
PSB1097044
HEX WRENCH 6MM
Price
N/A
PSB1097045
WOOD BOARD 25 X 395 X 457
Price
N/A
PSB1097046
POINTER
Price
N/A
PSB1097047
ROLLER PULLER PLATE 70 X 31.7 X 5/16
Price
N/A
PSB1097048
WRENCH 10 X 12MM OPEN-ENDS
Price
N/A
PSB1097049
ROD
Price
N/A
P
HANDWHEEL TYPE-31 162D X 17B-S X 23
Price
$93.00
PSB1097053
PHLP HD SCR 10-24 X 3/8
Price
N/A
PSB1097054
EXTENDABLE COVER
Price
N/A
P
Price
$60.70
PSB1097056
HEX BOLT 1/4-20 X 1/4
Price
N/A
PSB1097057
SANDING SLEEVE 1-1/2 X 4-1/2" 100-GRIT
Price
N/A
PSB1097058
SANDING SLEEVE 2 X 4-1/2" 100-GRIT
Price
N/A
PSB1097059
SANDING SLEEVE 3 X 4-1/2" 100-GRIT
Price
N/A
PSB1097060
RUBBER DRUM 1-1/2"
Price
N/A
PSB1097061
RUBBER DRUM 2"
Price
N/A
PSB1097062
RUBBER DRUM 3"
Price
N/A
PSB1097064
SANDING DRUM SPINDLE
Price
N/A
PSB1097065
CONDUIT CONNECTOR 3/8"
Price
N/A
PSB1097066
GREASE FITTING 1/8 30-DEG
Price
N/A
P
Price
$64.65
P
Price
$33.85
P
POWER CORD 12G 3W 68" L6-30P
Price
$76.40
PSB1097070
PLASTIC CONDUIT 3/8 X 18" V2.09.11
Price
N/A
PSB1097071
PLASTIC CONDUIT 3/8 X 12" V2.09.11
Price
N/A
PSB1097072
CONDUIT 3/8 PLASTIC
Price
N/A
PSB1097073
CONDUIT CONNECTOR 3/8"
Price
N/A
P
Price
$67.40
PSB1097075
BELT DOOR E-STOP CORD 18G 2W 79"
Price
N/A
PSB1097077
6" x 108" A/O Sanding Belt 100 Grit
Price
N/A
PSB1097078
GRAPHITE PAD 6-3/4 X 40-1/2"
Price
N/A
P
Price
$25.10
PSB1097080
ECCENTRIC BUSHING
Price
N/A
PSB1097081
FLAT WASHER 5/16
Price
N/A
PSB1097082
STUD-FT 1-14 X 3-3/4
Price
N/A
PSB1097083
FEMALE BALL JOINT ROD END M14-2
Price
N/A
PSB1097084
HEX NUT 1-14
Price
N/A
PSB1097085
T-SLOT NUT 3/8-16, 20 X 11.8
Price
N/A
PSB1097086
FLAT WASHER 3/8
Price
N/A
PSB1097087
ADJUSTABLE HANDLE 3/8-16 X 2, 80MM
Price
N/A
PSB1097088
ANGLE GAUGE LABEL
Price
N/A
PSB1097089
SPACER 6.5 X 19 X 12.5
Price
N/A
PSB1097090
FLAT HD SCR 1/4-20 X 3/4
Price
N/A
PSB1097091
SCALE PLATE
Price
N/A
PSB1097092
LOCK NUT 5/16-18
Price
N/A
PSB1097093
CARRIAGE BOLT 5/16-18 X 1-1/4
Price
N/A
PSB1097094
ACORN NUT 3/8-16
Price
N/A
PSB1097095
BALL BEARING 6001ZZ
Price
N/A
PSB1097097
ECCENTRIC BOLT
Price
N/A
PSB1097098
HINGE PIN 8 X 45MM
Price
N/A
P
Price
$393.40
PSB1097100
CAP SCREW 5/16-18 X 3/4
Price
N/A
PSB1097101
HEX BOLT 5/16-18 X 1
Price
N/A
PSB1097102
SPINDLE
Price
N/A
PSB1097103
RACK GEAR
Price
N/A
PSB1097104
ADJUSTABLE HANDLE 1/4-20 X 1/2, 80MM
Price
N/A
P
STANDOFF-HEX MF 8-32 X 1/2, 1/4-20 CP
Price
$1.85
PSB1097106
KNOB 3/8-16, D13/16, TAPERED
Price
N/A
P
STUD-DE 3/8-16 X 5-3/8, 1/2
Price
$13.05
PSB1097108
LOCK COLLAR
Price
N/A
PSB1097109
CAP SCREW 1/4-20 X 1/2
Price
N/A
PSB1097110
SPINDLE SPACER
Price
N/A
PSB1097111
BALL BEARING 38 X 42 X 20T
Price
N/A
PSB1097112
PINION COVER
Price
N/A
PSB1097113
PINION ROD
Price
N/A
PSB1097114
SPACER 30 X 34 X 12 COPPER
Price
N/A
PSB1097115
PINION SPINDLE
Price
N/A
PSB1097116
SPACER 12 X 16 X 11
Price
N/A
PSB1097117
PINION GEAR
Price
N/A
PSB1097118
SPACER 25 X 30 X 8 COPPER
Price
N/A
PSB1097119
CAP SCREW 5/16-18 X 3/4
Price
N/A
PSB1097120
RACK & PINION BOX
Price
N/A
PSB1097121
ADJUSTING PLATE
Price
N/A
PSB1097122
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
PSB1097123
GEARBOX COVER HANDLE
Price
N/A
P
Price
$71.00
PSB1097125
SET SCREW 1/8" NPT
Price
N/A
PSB1097126
HEX NUT M8-1.25
Price
N/A
PSB1097127
CAP SCREW M8-1.25 X 75
Price
N/A
PSB1097128
KEY 7 X 7 X 16
Price
N/A
PSB1097129
WORM SHAFT
Price
N/A
PSB1097130
OIL SEAL TC15 X 35 X 7
Price
N/A
PSB1097131
DRIVE SHAFT
Price
N/A
PSB1097132
OIL SEAL W/O HOLE
Price
N/A
PSB1097133
INT RETAINING RING 35MM
Price
N/A
PSB1097134
BALL BEARING 6202ZZ
Price
N/A
PSB1097135
SPACER 17 X 25 X 6 ALUMINUM
Price
N/A
PSB1097136
WORM GEAR
Price
N/A
PSB1097137
GEARBOX
Price
N/A
PSB1097138
SET SCREW 5/16-18 X 1/2
Price
N/A
PSB1097139
SPINDLE CONNECTOR
Price
N/A
PSB1097140
HEX BOLT 5/16-18 X 1/2
Price
N/A
PSB1097141
GEARBOX FIXING PLATE
Price
N/A
PSB1097142
HEX BOLT 3/8-16 X 1
Price
N/A
PSB1097143
HEX NUT 5/8-18
Price
N/A
PSB1097144
LOCK WASHER 5/8
Price
N/A
P
Price
$30.85
PSB1097146
DRIVE ROLLER
Price
N/A
P
Price
$549.45
P
Price
$30.85
P
CENTRIFUGAL SWITCH 1" 1725 RPM
Price
$14.25
P
CONTACT PLATE 42 X 70MM
Price
$16.65
P
Price
$17.85
PSB1097147-6
FLANGE SCREW M5-.8 X 8
Price
N/A
PSB1097147-7
BALL BEARING 6205ZZ
Price
N/A
PSB1097147-8
BALL BEARING 6204ZZ
Price
N/A
P
SHOULDER SCREW 1/4 X 3/4, 1/4-20 X 1-3/4
Price
$3.05
P
Price
$138.60
PSB1097150
LOCK NUT M12-1.75
Price
N/A
PSB1097151
HEX BOLT M12-1.75 X 75
Price
N/A
PSB1097152
HEX NUT 10-24
Price
N/A
PSB1097153
SWITCH COVER
Price
N/A
PSB1097154
PHLP HD SCR 10-24 X 3/4
Price
N/A
PSB1097155
E-STOP BUTTON AUSPICIOUS BLEPB30-10/C
Price
N/A
PSB1097156
KNOB BOLT 5/16-18 X 1, 6-LOBE, D1-5/16
Price
N/A
P
PLATEN COVER W/MAIN DUST HOOD
Price
$283.50
PSB1097158
CAP SCREW 1/4-20 X 1/2
Price
N/A
PSB1097159
THRUST BALL BEARING 5101
Price
N/A
PSB1097160
PHLP HD SCR 1/4-20 X 1/4
Price
N/A
PSB1097161
CAP SCREW 3/8-16 X 3/4
Price
N/A
P
Price
$195.05
PSB1097163
CAP SCREW M4-.7 X 10
Price
N/A
PSB1097164
KEY 8 X 8 X 315
Price
N/A
PSB1097165
TABLE SPINDLE
Price
N/A
PSB1097166
ADJUSTABLE HANDLE 3/8-16 X 1, 80MM
Price
N/A
PSB1097167
IDLER ROLLER
Price
N/A
PSB1097168
BALL BEARING 6205ZZ
Price
N/A
PSB1097169
HEX BOLT 5/16-18 X 1/2
Price
N/A
PSB1097170
ADJUSTING PLATE WASHER 5/16
Price
N/A
PSB1097171
IDLER ROLLER SPINDLE
Price
N/A
P
Price
$210.75
PSB1097173
HEX BOLT 5/16-18 X 1
Price
N/A
PSB1097174
SHAFT
Price
N/A
PSB1097175
CAP SCREW 1/4-20 X 1-1/4
Price
N/A
PSB1097176
HEX NUT 5/8-11
Price
N/A
PSB1097177
FLAT WASHER 5/8
Price
N/A
PSB1097178
COMPRESSION SPRING 4.5 X 30 X 99
Price
N/A
PSB1097179
LOCK NUT 1/4-20
Price
N/A
PSB1097180
CAP SCREW 1/4-20 X 3/4
Price
N/A
PSB1097181
SPINDLE
Price
N/A
PSB1097182
SPINDLE BRACKET
Price
N/A
PSB1097183
KNOB 1/2-13, D1, TAPERED
Price
N/A
PSB1097184
STUD DE-1/2-13 X 9-7/8, 1/2
Price
N/A
PSB1097185
HEX NUT 1/2-12
Price
N/A
PSB1097186
CAP SCREW 5/16-18 X 1/2
Price
N/A
PSB1097187
FLAT WASHER 5/16
Price
N/A
PSB1097188
TENSIONING LINK ARM
Price
N/A
P
Price
$495.60
PSB1097190
LOCK WASHER 5/16
Price
N/A
PSB1097191
HEX BOLT 5/16-18 X 1/2
Price
N/A
PSB1097192
LOCK NUT 3/4-10
Price
N/A
PSB1097193
HEX BOLT 1/2-12 X 4-1/2
Price
N/A
PSB1097194
SWIVEL BRACKET
Price
N/A
PSB1097195
HEX NUT 3/8-16
Price
N/A
PSB1097196
HEX BOLT 3/8-16 X 3/4
Price
N/A
P
Price
$295.60
P
Price
$592.00
PSB1097199
STRAIN RELIEF TYPE-3 M16-1.5
Price
N/A
P
E-STOP BUTTON SWITCH BOX
Price
$8.20
P
Price
$30.85
P
TOUCH SCREEN CONTROLLER KINKO GL043
Price
$672.60
P
INVERTER/VFD KINCO CV100-2S-0022G
Price
$1,757.90
PSB1097204
PHLP HD SCR M5-.8 X 20
Price
N/A
PSB1097205
HEX NUT M5-.8
Price
N/A
PSB1097206
PHLP HD SCR M4-.7 X 15
Price
N/A
P
POWER CONVERTER YHDZ RS-35-24
Price
$115.40
PSB1097208
HEX NUT M4-.7
Price
N/A
P
Price
$2.95
P
E-STOP SWITCH JP-9501-2A/2B
Price
$28.50
P
CABINET E-STOP CORD 14G 3W 24"
Price
$38.10
P
TOUCH SCREEN POWER CORD 14G 3W 24" COM
Price
$47.75
PSB1097213
STUD-FT 1-14 X 5-1/8
Price
N/A
PSB1097214
PHLP HD SCR 10-24 X 3/8
Price
N/A
PSB1097215
CONDUIT CONNECTOR 3/8"
Price
N/A
PSB1097216
SET SCREW 5/16-18 X 1/2
Price
N/A
PSB1097217
KNOB BOLT 5/16-18 X 1, 6-LOBE, D1-5/16
Price
N/A
PSB1097218
HEX BOLT 5/16-18 X 1
Price
N/A
PSB1097219
FLAT WASHER 5/16
Price
N/A
PSB1097220
LOCK WASHER 5/16
Price
N/A
PSB1097221
HEX BOLT 5/16-18 X 1/2
Price
N/A
PSB1097222
HEX NUT 3/8-16
Price
N/A
PSB1097301
KEEP DOOR CLOSED LABEL 3.25 X 2
Price
N/A
P
Price
$16.40
PSB1097303
ELECTRICITY LABEL 0.7
Price
N/A
PSB1097304
SB LT BL FOR SB1003 TOUCH-UP PAINT
Price
N/A
PSB1097305
New South Bend Nameplates 203mm (8")
Price
N/A
PSB1097306
SB DK BLUE TOUCH-UP AEROSOL 5oz
Price
N/A
P
Price
$16.40
P
Price
$3.15
PSB1097309
READ MANUAL LABEL 1.5 X 2.5
Price
N/A
P
MANUAL SB1097 MFD-02.21+ V1.04.21
Price
$21.95
