Parts for SB1115 - 21" Variable-Speed Gearhead Drill Press

Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115
Part Diagram for SB1115

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
P
Price
$2,197.40
P
Price
$913.50

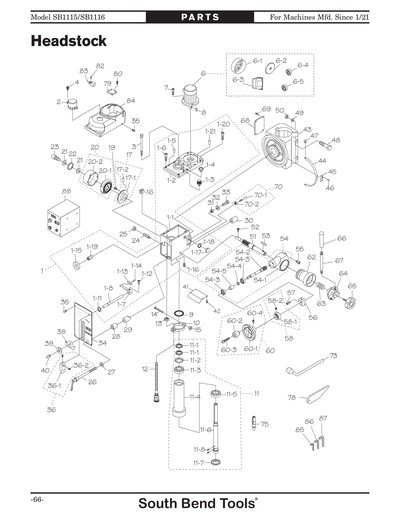

PSB1115001-11
EXT RETAINING RING 12MM
Price
N/A
PSB1115001-12
CAP SCREW 1/4-20 X 1/2
Price
N/A
PSB1115001-13
SPEED RANGE SHIFT FORK
Price
N/A
PSB1115001-14
DOWEL PIN 4 X 16
Price
N/A
PSB1115001-15
OIL SEAL 12 X 22 X 7
Price
N/A
PSB1115001-16
OIL DRAIN PLUG 1/4 NPT
Price
N/A
PSB1115001-17
OIL SIGHT GLASS 30MM
Price
N/A
PSB1115001-18
O-RING 28 X 2.6
Price
N/A
PSB1115001-19
OIL SEAL COVER 12MM
Price
N/A
P
Price
$273.55
PSB1115001-20
CAP SCREW 5/16-18 X 2
Price
N/A
PSB1115001-21
TAPER PIN 10.3 X 50
Price
N/A
PSB1115001-3
VENT PLUG 1/8" NPT
Price
N/A
PSB1115001-4
OIL FILL PLUG 3/8" NPT
Price
N/A
PSB1115001-5
TAPER PIN 10.3 X 30
Price
N/A
PSB1115001-6
CAP SCREW 5/16-18 X 1-1/4
Price
N/A
PSB1115001-7
SPEED RANGE SHIFT LEVER
Price
N/A
PSB1115001-8
SPEED RANGE SHIFT SHAFT
Price
N/A
P
Price
$3.95
P
Price
$45.00
PSB1115004
PHLP HD SCR M4-.7 X 10
Price
N/A
P
MOTOR 1HP 220V/440V 3-PH
Price
$988.40
P
Price
$45.00
PSB1115006-2
MOTOR FAN
Price
N/A
P
Price
$37.45
PSB1115006-4
BALL BEARING 6203ZZ
Price
N/A
PSB1115006-5
BALL BEARING 6204ZZ
Price
N/A
PSB1115007
CAP SCREW 3/8-16 X 1
Price
N/A
PSB1115008
KEY 6 X 6 X 30
Price
N/A
PSB1115009
QUILL SEAL (RUBBER)
Price
N/A
P
Price
$48.95
P
Price
$655.10
PSB1115011-1
SPANNER NUT M30-1.5
Price
N/A
PSB1115011-2
EXT TOOTH WASHER 30MM
Price
N/A
PSB1115011-3
TAPERED ROLLER BEARING 30206
Price
N/A
P
Price
$363.20
PSB1115011-5
TAPERED ROLLER BEARING 30207
Price
N/A
P
Price
$632.75
PSB1115011-7
SPINDLE END CAP
Price
N/A
PSB1115011-8
SET SCREW 8-32 X 1/4
Price
N/A
PSB1115012
QUILL DEPTH LEADSCREW ASSY 1/2-10 X 8.5
Price
N/A
PSB1115013
QUILL DEPTH SUPPORT NUT M16-1.5
Price
N/A
PSB1115014
HEX BOLT 1/4-20 X 2
Price
N/A
PSB1115015
HEX NUT 1/4-20
Price
N/A
PSB1115016
QUILL DEPTH STOP BLOCK
Price
N/A
PSB1115017
SPRING BASE ASSEMBLY
Price
N/A
PSB1115017-1
SPRING BASE
Price
N/A
PSB1115017-2
DOWEL PIN 3 X 12
Price
N/A
PSB1115019
PHLP HD SCR 10-24 X 3/4
Price
N/A
PSB1115020
RETURN SPRING ASSEMBLY
Price
N/A
PSB1115020-1
RETURN SPRING ASSEMBLY
Price
N/A
PSB1115020-2
RETURN SPRING ASSEMBLY
Price
N/A
PSB1115021
LOCK WASHER 1/4
Price
N/A
PSB1115022
FENDER WASHER 1/4
Price
N/A
PSB1115023
CAP SCREW 1/4-20 X 5/8
Price
N/A
PSB1115024
ALIGNMENT PIN 3/8-16 X 38
Price
N/A
PSB1115025
HEX NUT 3/8-16
Price
N/A
PSB1115026
ADJUSTABLE HANDLE 9"L, 1/2-13 X 2-3/4
Price
N/A
PSB1115027
FLAT WASHER 1/2
Price
N/A
PSB1115028
LOCK PLUNGER SLEEVE
Price
N/A
PSB1115029
OUTSIDE LOCK PLUNGER
Price
N/A
PSB1115030
INSIDE LOCK PLUNGER
Price
N/A
PSB1115031
LOCK NUT 5/8-11
Price
N/A
PSB1115032
DOCK WASHER 5/8 X 1-9/16 X 1/8
Price
N/A
PSB1115033
HEX BOLT 5/8-11 X 5-1/2
Price
N/A
P
Price
$110.55
PSB1115035
BUTTON HD CAP SCR 10-24 X 3/8
Price
N/A
PSB1115036
SPEED RANGE LEVER ASSEMBLY
Price
N/A
PSB1115036-1
SPEED RANGE LEVER
Price
N/A
PSB1115036-2
SET SCREW M5-.8 X 16 CONE-PT
Price
N/A
PSB1115038
DEPTH INDICATOR
Price
N/A
PSB1115039
FLAT WASHER #5
Price
N/A
PSB1115040
PHLP HD SCR 5-40 X 1/4
Price
N/A
PSB1115041
DUST SHIELD
Price
N/A
PSB1115042
PHLP HD SCR 10-24 X 3/8
Price
N/A
P
Price
$503.55
PSB1115044
HEAD TILT SCALE
Price
N/A
PSB1115045
TILT SCALE INDICATOR
Price
N/A
PSB1115046
RIVET 2 X 4MM NAMEPLATE, STEEL
Price
N/A
PSB1115047
PHLP HD SCR 10-24 X 3/8
Price
N/A
PSB1115048
HEX BOLT 5/8-11 X 5-1/2
Price
N/A
PSB1115049
DOCK WASHER 5/8 X 1-9/16 X 1/8
Price
N/A
PSB1115050
HEX NUT 5/8-11
Price
N/A
PSB1115051
PINION SHAFT
Price
N/A
PSB1115052
FLAT HD SCR 10-24 X 1/2
Price
N/A
PSB1115053
KEY 7 X 7 X 20
Price
N/A
P
Price
$131.05
P
Price
$60.15
PSB1115054-2
WORM SHAFT
Price
N/A
PSB1115054-3
BALL BEARING 6202ZZ
Price
N/A
PSB1115054-4
EXT RETAINING RING 15MM
Price
N/A
PSB1115054-5
BEARING SPACER 34 X 27.5 X 30
Price
N/A
PSB1115055
CAP SCREW 5/16-18 X 3/4
Price
N/A
PSB1115056
WORM SHAFT END BRACKET
Price
N/A
PSB1115057
CAP SCREW 10-24 X 1/2
Price
N/A
PSB1115058
FINE DOWNFEED DIAL ASSEMBLY
Price
N/A
PSB1115058-1
FINE DOWNFEED GRADUATED DIAL
Price
N/A
PSB1115058-2
SET SCREW 1/4-20 X 5/16
Price
N/A
P
FINE DOWNFEED HANDWHEEL ASSEMBLY
Price
$153.70
PSB1115060-1
HANDWHEEL TYPE-24 4"D X 1/2"B X 5/16-18
Price
N/A
P
HOLLOW HANDLE 5/16, 1 X 1 ALUMINUM
Price
$37.45
PSB1115060-3
SHOULDER SCREW 5/16-18 X 1/4, 3/8 X 1
Price
N/A
PSB1115060-4
SET SCREW 5/16-18 X 5/16
Price
N/A
PSB1115062
WORM GEAR
Price
N/A
PSB1115063
COMPRESSION SPRING 2.4 X 17.5 X 25
Price
N/A
PSB1115064
COARSE DOWNFEED LEVER HUB
Price
N/A
PSB1115065
KNOB BOLT 3/8-16 X 1-5/8, 6 LOBE (PL)
Price
N/A
P
FIXED HANDLE 1/2-13, 1-1/4 X 4-3/8
Price
$78.85
PSB1115067
LEVER SHAFT 1/2-13 X 3/4, 6-3/4L
Price
N/A
P
HEADSTOCK ADAPTER COVER PLATE
Price
$22.70
PSB1115069
PHLP HD SCR 1/4-20 X 3/8
Price
N/A
PSB1115070
INDEX PIN ASSEMBLY
Price
N/A
PSB1115070-1
INDEX PIN M6-1 X 18, 6.5 X 34
Price
N/A
PSB1115070-2
HEX NUT M6-1
Price
N/A
PSB1115073
L-WRENCH 13MM X 23MM
Price
N/A
P
Price
$67.65
P
Price
$15.15
PSB1115079
RPM SENSOR BRACKET
Price
N/A
PSB1115080
PHLP HD SCR M3-.5 X 5
Price
N/A
PSB1115082
PHLP HD SCR M3-.5 X 20
Price
N/A
PSB1115083
RPM SENSOR DRH DA-1805NO-3M 10-30VDC
Price
N/A
P
Price
$336.90
PSB1115085
HEX WRENCH 3MM
Price
N/A
PSB1115086
HEX WRENCH 4MM
Price
N/A
PSB1115087
HEX WRENCH 5MM
Price
N/A
P
Price
$303.40

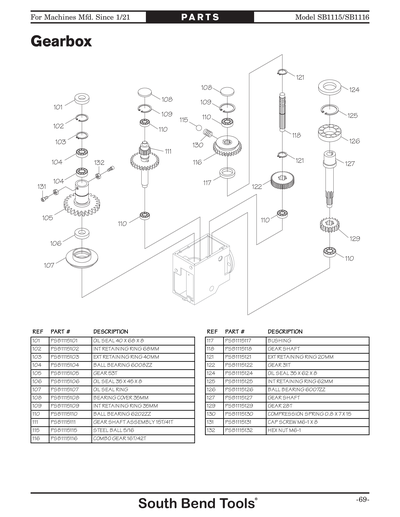

PSB1115101
OIL SEAL 40 X 68 X 8T
Price
N/A
PSB1115102
INT RETAINING RING 68MM
Price
N/A
PSB1115103
EXT RETAINING RING 40MM
Price
N/A
PSB1115104
BALL BEARING 6008ZZ
Price
N/A
PSB1115105
GEAR ASSEMBLY
Price
N/A
PSB1115106
OIL SEAL 35 X 45 X 8
Price
N/A
PSB1115107
OIL SEAL RING
Price
N/A
PSB1115108
BEARING COVER 35MM
Price
N/A
PSB1115109
INT RETAINING RING 35MM
Price
N/A
PSB1115110
BALL BEARING 6202ZZ
Price
N/A
PSB1115111
GEAR ASSEMBLY
Price
N/A
PSB1115115
STEEL BALL 5/16
Price
N/A
PSB1115116
GEAR ASSEMBLY
Price
N/A
PSB1115117
BUSHING
Price
N/A
PSB1115118
GEAR ASSEMBLY
Price
N/A
PSB1115121
EXT RETAINING RING 20MM
Price
N/A
PSB1115122
GEAR ASSEMBLY
Price
N/A
PSB1115124
OIL SEAL 35 X 62 X 8
Price
N/A
PSB1115125
INT RETAINING RING 62MM
Price
N/A
PSB1115126
*DISCD*BALL BEARING 6007ZZ
Price
N/A
PSB1115127
GEAR ASSEMBLY
Price
N/A
PSB1115129
GEAR ASSEMBLY
Price
N/A
PSB1115130
COMPRESSION SPRING 0.8 X 7.1 X 15
Price
N/A
PSB1115131
CAP SCREW M6-1 X 8
Price
N/A
PSB1115132
HEX NUT M6-1
Price
N/A
P
Price
$872.45
P
Price
$48.95
P
Price
$82.45

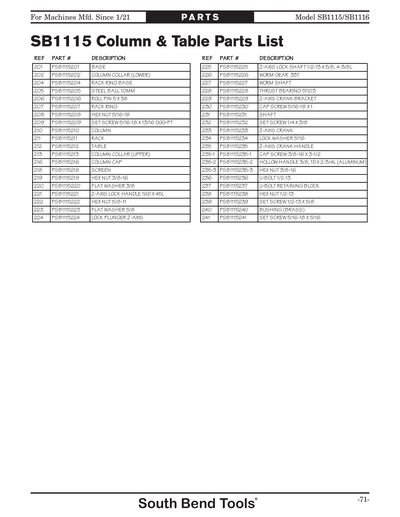

PSB1115205
STEEL BALL 10MM
Price
N/A
PSB1115206
ROLL PIN 5 X 38
Price
N/A
PSB1115207
RACK RING
Price
N/A
PSB1115208
HEX NUT 5/16-18
Price
N/A
P
SET SCREW 5/16-18 X 13/16 DOG-PT
Price
$7.60
PSB1115210

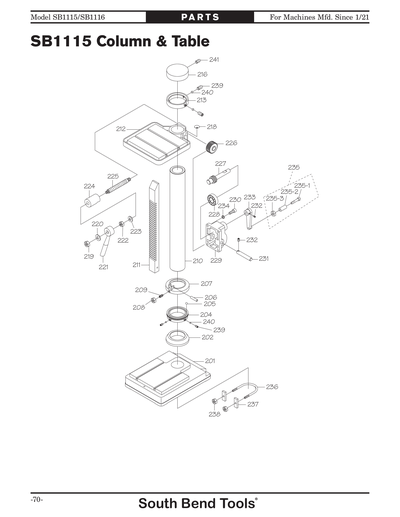

COLUMN
Price
N/A
PSB1115211
RACK
Price
N/A
P
Price
$790.05
P
Price
$71.25
P
Price
$48.95
P
Price
$7.60
PSB1115219
HEX NUT 3/8-16
Price
N/A
PSB1115220
FLAT WASHER 3/8
Price
N/A
PSB1115221
Z-AXIS LOCK HANDLE 16D X 45L
Price
N/A
PSB1115222
HEX NUT 5/8-11
Price
N/A
PSB1115223
FLAT WASHER 5/8
Price
N/A
PSB1115224
LOCK PLUNGER (Z-AXIS)
Price
N/A
PSB1115225
Z-AXIS LOCK BOLT 1/2-13 X 5/8, 4-3/8L
Price
N/A
PSB1115226
WORM GEAR 33T
Price
N/A
PSB1115227
WORM SHAFT
Price
N/A
PSB1115228
THRUST BEARING 51103
Price
N/A
P
Price
$71.25
PSB1115230
CAP SCREW 5/16-18 X 1
Price
N/A
PSB1115231
SHAFT
Price
N/A
PSB1115232
SET SCREW 1/4-20 X 3/8
Price
N/A
P
Price
$172.45
PSB1115234
LOCK WASHER 5/16
Price
N/A
P
Price
$45.00
PSB1115235-1
CAP SCREW 3/8-16 X 3-1/2
Price
N/A
P
HOLLOW HANDLE 3/8, 1D X 2-3/4L ALUMINUM
Price
$45.00
PSB1115235-3
HEX NUT 3/8-16
Price
N/A
PSB1115236
U-BOLT 1/2-13
Price
N/A
PSB1115237
U-BOLT RETAINER BLOCK
Price
N/A
PSB1115238
HEX NUT 1/2-13
Price
N/A
PSB1115239
SET SCREW 1/2-13 X 5/8
Price
N/A
PSB1115240
BUSHING (BRASS)
Price
N/A
PSB1115241
SET SCREW 5/16-18 X 5/16
Price
N/A

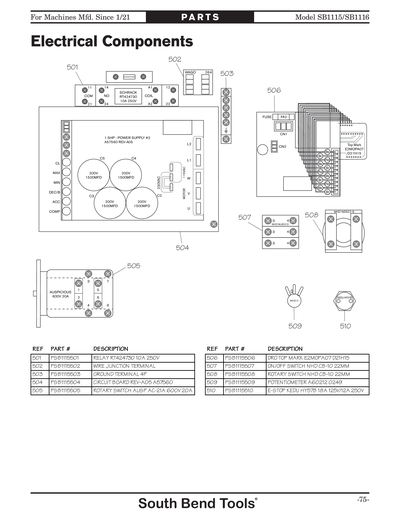

PSB1115501
RELAY RT424730 10A 250V
Price
N/A
PSB1115502
WIRE JUNCTION TERMINAL
Price
N/A
PSB1115503
GROUND TERMINAL 4P
Price
N/A
PSB1115504
INVERTER 1.5HP A57560 REV-05
Price
N/A
PSB1115505
ROTARY SWITCH AUSP AC-21A 600V 20A
Price
N/A
PSB1115506
DRO TOP MARK E2MOPA07 D21H15
Price
N/A
PSB1115507
ON/OFF SWITCH NHD CB-10 22MM
Price
N/A
PSB1115508
ROTARY SWITCH NHD CB-10 22MM
Price
N/A
PSB1115509
POTENTIOMETER A60212 0249
Price
N/A
PSB1115510
E-STOP KEDU HY57B 18A 125V/12A 250V
Price
N/A
P

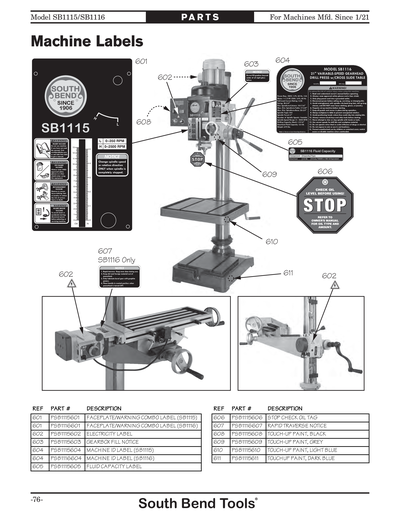

FACEPLATE/WARNING COMBO LABEL
Price
$97.65
P
Price
$7.60
P
Price
$15.50
P
Price
$10.00
PSB1115606
STOP OIL FILL TAG 4W X 4H
Price
N/A
PSB1115608
GLOSSY BLACK
Price
N/A
PSB1115609
SB GRAY TOUCH-UP AEROSOL 5oz
Price
N/A
PSB1115610
SB LT BLUE TOUCH-UP AEROSOL 5oz
Price
N/A
PSB1115611
SB DK BLUE TOUCH-UP AEROSOL 5oz
Price
N/A
P
MAN SB1115-16 MFD-01.21-04.25 V1.11.21
Price
$43.50
P
MAN SB1115-16 MFD-05.25+ V2.05.25
Price
$14.65
