Parts for SB1122 - 9" x 12" 2 HP Metal Cutting Bandsaw

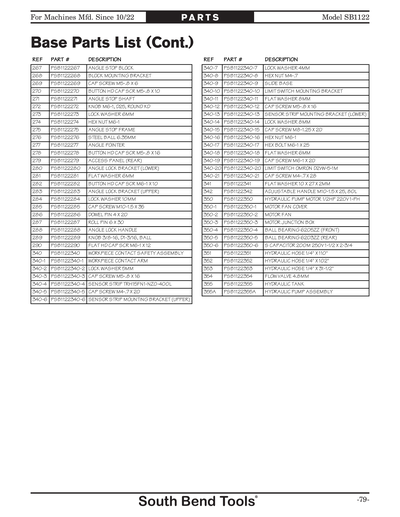

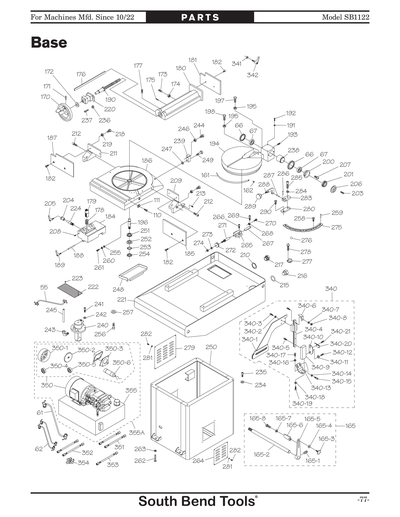

Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122
Part Diagram for SB1122

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
P
Price
$1,149.30
P
Price
$82.45
P
Price
$127.45
PSB1122004
CAP SCREW M8-1.25 X 20
Price
N/A
P
Price
$11.50
PSB1122006
TAPER ROLLER BEARING 32006
Price
N/A
PSB1122007
LOCK WASHER 8MM
Price
N/A
PSB1122008
HEX BOLT M8-1.25 X 45
Price
N/A
PSB1122009
HEX NUT M8-1.25
Price
N/A
P
PRESSURE GAUGE ASSEMBLY
Price
$303.40
PSB1122011
THRUST BEARING 51203
Price
N/A
P
FIXED HANDLE 24.5 X 96.5, M12-1.75 X 10.
Price
$22.70
P
HANDWHEEL HUB 83D X M16-2B X M12-1.75
Price
$74.90
P
CONICAL LOCK WASHER 12 X 31.5 X 1.8MM
Price
$11.50
P
BLADE TENSION LEADSCREW M16-2 X 265
Price
$37.45
PSB1122016
HEX NUT M16-2
Price
N/A
PSB1122017
CAP SCREW M8-1.25 X 20
Price
N/A
P
Price
$56.20
PSB1122019
ROLL PIN 5 X 38
Price
N/A
P
ADJUSTABLE HANDLE M10-1.5 X 52, 82L
Price
$37.45
P
Price
$30.20
PSB1122022
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1122023
SET SCREW M6-1 X 16
Price
N/A
P
Price
$11.50
P
Price
$138.60
PSB1122026
SET SCREW M8-1.25 X 10
Price
N/A
P
KNOB BOLT M6-1 X 15, 12-LOBE, D40
Price
$7.60
P
Price
$60.15
P
Price
$11.50
PSB1122030
FLAT WASHER 10MM
Price
N/A
PSB1122031
PHLP HD SCR M5-.8 X 10
Price
N/A
PSB1122032
PHLP HD SCR M6-1 X 30
Price
N/A
PSB1122033
FLAT WASHER 10MM
Price
N/A
P
ADJUSTABLE HANDLE M10-1.5 X 15, 90L
Price
$52.60
PSB1122035
CAP SCREW M6-1 X 10
Price
N/A
P
CONDUIT 36.6 X 43 X 1905MM
Price
$45.00
P
BLADE GUIDE MOUNTING BLOCK (LEFT)
Price
$127.45
PSB1122039
SET SCREW M8-1.25 X 20
Price
N/A
PSB1122040
HEX NUT M8-1.25
Price
N/A
P
Price
$78.85
P
Price
$78.85
P
REAR GUIDE ECCENTRIC SHAFT
Price
$30.20
PSB1122044
Bearing - 22mm x 8mm
Price
N/A
PSB1122045
EXT RETAINING RING 8MM
Price
N/A
P
FRONT GUIDE ECCENTRIC SHAFT
Price
$30.20
PSB1122047
BUTTON HD CAP SCR M6-1 X 10
Price
N/A
P
Price
$93.65
P
CONDUIT 10 X 13.4 X 890MM
Price
$18.75
P
DOWNFEED LIMIT SWITCH CORD 18G 2W 40"
Price
$33.85
PSB1122051
MOTOR 1-1/2HP 220V 1-PH
Price
N/A
PSB1122052
SET SCREW M6-1 X 6
Price
N/A
PSB1122053
MOTOR 1-1/2HP 220V 1-PH
Price
N/A
P
BLADE GUIDE MOUNTING BLOCK (RIGHT)
Price
$127.45
P
CUTTING FLUID PUMP CORD 18G 3W 67"
Price
$48.95
PSB1122056
BUTTON HD CAP SCR M8-1.25 X 30
Price
N/A
P
POWER CORD 14G 3W 72" 6-15P
Price
$95.75
P
Price
$15.15
PSB1122059
FLAT WASHER 5MM
Price
N/A
PSB1122060
BUTTON HD CAP SCR M5-.8 X 12
Price
N/A
P
HYDRAULIC MOTOR CORD 18G 4W 205"
Price
$149.75
P
HYDRAULIC SOLENOID CORD 19G 4W 205"
Price
$153.70
PSB1122063
CAP SCREW M10-1.5 X 40
Price
N/A
PSB1122064
CAP SCREW M10-1.5 X 25
Price
N/A
P
Price
$224.60
P
Price
$11.50
PSB1122067
TAPER ROLLER BEARING 32007
Price
N/A
P
Price
$86.40
P
MOTOR 1-1/2HP 220V 1-PH
Price
$864.90
P
Price
$7.60
P
CARBON BRUSH (2-PC SET)
Price
$37.45
P
Price
$5.20
PSB1122072
HEX BOLT M6-1 X 20
Price
N/A
PSB1122073
LOCK WASHER 6MM
Price
N/A
P
Price
$760.15
PSB1122075
LOCK WASHER 10MM
Price
N/A
PSB1122076
CAP SCREW M10-1.5 X 25
Price
N/A
P
Price
$15.15
P
STRAIGHT FITTING 1/4" PT X 8MM
Price
$15.15
PSB1122079
CAP SCREW M6-1 X 15
Price
N/A
P
Price
$48.95
P
CUTTING FLUID TUBE 4 X 400MM
Price
$3.95
P
CUTTING FLUID VALVE ASSEMBLY 1/8" PT
Price
$41.40
P
STRAIGHT FITTING 1/8" PT X 6MM
Price
$15.15
P
CUTTING FLUID TUBE 4 X 1050MM
Price
$3.95
P
Price
$7.60
P
Price
$7.60
P
Price
$135.00
P
Price
$7.60
PSB1122090
BALL BEARING 6208ZZ
Price
N/A
P
Price
$311.00
P
EXTENSION SPRING 6.5 X 43 X 204
Price
$299.50
PSB1122093
HEX NUT M10-1.5
Price
N/A
PSB1122094
CAP SCREW M10-1.5 X 110
Price
N/A
P
Price
$11.50
P
Price
$262.05
PSB1122097
LOCK WASHER 10MM
Price
N/A
PSB1122098
CAP SCREW M10-1.5 X 30
Price
N/A
P
Price
$48.95
P
BLADE 0.035 X 1.06 X 108-5/8 X 5/8" TPI
Price
$303.40
P
Price
$254.80
P
Price
$7.60
PSB1122103
HEX BOLT M12-1.75 X 20
Price
N/A
P
Price
$411.80
P
KNOB BOLT M6-1 X 13, 6-LOBE, D35
Price
$3.95
PSB1122106
FLAT WASHER 6MM
Price
N/A
PSB1122107
PHLP HD SCR M5-.8 X 10
Price
N/A
P
Price
$3.95
PSB1122109
CAP SCREW M8-1.25 X 12
Price
N/A
P
FLAT HD CAP SCR M8-1.25 X 15
Price
$3.95
P
Price
$37.45
P
FLAT WASHER 7 X 30 X 2.2MM
Price
$3.95
P
CUTTING FLUID HOSE RAIL
Price
$69.50
PSB1122119
PHLP HD SCR M5-.8 X 10
Price
N/A
P
Price
$10.90
P
RIVET 2 X 5MM NAMEPLATE
Price
$2.20
P
Price
$116.25
PSB1122165-1
SET SCREW M6-1 X 10
Price
N/A
P
Price
$67.65
P
KNOB BOLT M6-1 X 13, 6-LOBE, D35
Price
$3.95
PSB1122165-4
FENDER WASHER 6MM
Price
N/A
P
Price
$33.85
P
Price
$18.75
PSB1122165-7
HEX NUT M10-1.5
Price
N/A
PSB1122165-8
HEX BOLT M10-1.5 X 25
Price
N/A
P
HANDWHEEL TYPE-23 129D X 16B
Price
$161.25
PSB1122171
ROLL PIN 5 X 35
Price
N/A
PSB1122172
FLAT WASHER 16MM
Price
N/A
P
SET SCREW M6-1 X 35 CONE-PT
Price
$5.80
PSB1122174
HEX NUT M6-1
Price
N/A
PSB1122175
ROLL PIN 6 X 25
Price
N/A
P
Price
$82.45
P
SET SCREW M8-1.25 X 5 CONE-PT
Price
$2.20
P
COMPRESSION SPRING 3.5 X 32 X 37
Price
$20.85
P
Price
$196.60
P
Price
$486.65
P
Price
$221.00
PSB1122182
FLAT HD CAP SCR M6-1 X 12
Price
N/A
P
Price
$483.00
P
Price
$243.35
P
Price
$988.40
P
Price
$256.65
P
VISE POSITION LOCK SHAFT
Price
$35.65
P
ADJUSTABLE HANDLE M10-1.5 X 25, 80L
Price
$52.60
P
VISE LEADSCREW M20-2.5 X 458
Price
$80.65
PSB1122191
FLAT WASHER 8MM
Price
N/A
PSB1122192
CAP SCREW M8-1.25 X 25
Price
N/A
PSB1122193
SET SCREW M8-1.25 X 16
Price
N/A
P
Price
$1,010.70
PSB1122195
HEX NUT M10-1.5
Price
N/A
P
Price
$32.05
PSB1122197
HEX BOLT M10-1.5 X 35
Price
N/A
PSB1122198
HEX BOLT M10-1.5 X 45
Price
N/A
P
Price
$69.50
P
Price
$28.10
P
SPRING CLAMPING BOLT M10-1.5 X 30
Price
$45.00
PSB1122203
BUTTON HD CAP SCR M5-.8 X 6
Price
N/A
P
Price
$22.70
P
ADJUSTABLE HANDLE M10-1.5 X 15, 80L
Price
$52.60
P
Price
$11.50
PSB1122207
BUTTON HD CAP SCR M5-.8 X 16
Price
N/A
PSB1122208
SET SCREW M8-1.25 X 16
Price
N/A
P
Price
$342.70
P
Price
$5.80
P
Price
$361.40
PSB1122212
CAP SCREW M12-1.75 X 30
Price
N/A
PSB1122213
SET SCREW M12-1.75 X 25
Price
N/A
P
Price
$1,396.50
P
Price
$280.80
PSB1122214-10
CONTROL BOX COVER
Price
N/A
PSB1122214-11
CONTROL BOX COVER
Price
N/A
P
Price
$520.45
P
Price
$15.15
PSB1122214-14
PHLP HD SCR M5-.8 X 10
Price
N/A
P
Price
$205.95
P
Price
$224.60
PSB1122214-17
HEX NUT M5-.8
Price
N/A
PSB1122214-18
PHLP HD SCR M5-.8 X 16
Price
N/A
P
STRAIN RELIEF TYPE-5 PG9
Price
$7.25
PSB1122214-2
PHLP HD SCR M5-.8 X 8
Price
N/A
PSB1122214-20
HEX NUT M4-.7
Price
N/A
PSB1122214-21
FLAT WASHER 4MM
Price
N/A
PSB1122214-22
LOCK WASHER 4MM
Price
N/A
P
Price
$183.55
PSB1122214-4
PHLP HD SCR M4-.7 X 40
Price
N/A
P
STRAIN RELIEF TYPE-3 PG13.5
Price
$7.60
P
STRAIN RELIEF TYPE-3 PG9
Price
$7.60
P
Price
$3.95
P
STRAIN RELIEF TYPE-5 PG36
Price
$50.75
P
Price
$3.95
P
Price
$3.95
P
DRAIN PLUG 3/8"PT X 3/8"
Price
$13.30
P
Price
$20.85
PSB1122218
HEX BOLT M8-1.25 X 25
Price
N/A
PSB1122219
HEX NUT M8-1.25
Price
N/A
P
Price
$617.70
P
CUTTING FLUID DRAIN PAN ASSEMBLY
Price
$84.30
P
Price
$32.05
PSB1122223
PHLP HD SCR M4-.7 X 10
Price
N/A
P
Price
$74.90
PSB1122234
FLAT WASHER 10MM
Price
N/A
PSB1122235
CAP SCREW M10-1.5 X 20
Price
N/A
PSB1122236
LOCK WASHER 8MM
Price
N/A
PSB1122237
CAP SCREW M8-1.25 X 30
Price
N/A
P
Price
$78.85
P
SWIVEL BASE STOP BRACKET
Price
$97.55
P
CUTTING FLUID PUMP 1/8HP 220V 1-PH
Price
$189.75
P
PUMP 1/8HP 220V 1-PH V2.12.24
Price
$199.25
PSB1122241
CAP SCREW M6-1 X 15
Price
N/A
PSB1122242
LOCK WASHER 6MM
Price
N/A
P
ELBOW FITTING 3/8"PT X 3/8"
Price
$22.70
PSB1122244
HEX BOLT M8-1.25 X 25
Price
N/A
P
CUTTING FLUID TUBE 6 X 1400MM
Price
$2.20
PSB1122246
HEX NUT M8-1.25
Price
N/A
PSB1122247
FLAT WASHER 10MM
Price
N/A
P
Price
$84.30
P
SHOULDER BOLT M10-1.5 X 18, 13 X 16
Price
$45.00
P
Price
$857.35
P
NEEDLE THRUST BEARING ASS3552
Price
$48.95
P
Price
$45.00
PSB1122253
EXT TOOTH WASHER 4MM
Price
N/A
P
Price
$26.35
PSB1122255
LOCK WASHER 8MM
Price
N/A
P
CAP SCREW M12-1.75 X 110
Price
$11.50
PSB1122257
FLAT WASHER 12MM
Price
N/A
PSB1122258
FLAT HD CAP SCR M6-1 X 16
Price
N/A
PSB1122259
ROLL PIN 4 X 16
Price
N/A
PSB1122260
HEX NUT M8-1.25
Price
N/A
P
SET SCREW M8-1.25 X 30 CONE-PT
Price
$7.60
PSB1122262
HEX BOLT M12-1.75 X 50
Price
N/A
PSB1122263
HEX NUT M12-1.75
Price
N/A
P
Price
$831.10
P
Price
$318.25
PSB1122266
CAP SCREW M8-1.25 X 30
Price
N/A
P
Price
$82.45
P
Price
$48.95
PSB1122269
CAP SCREW M5-.8 X 6
Price
N/A
PSB1122270
BUTTON HD CAP SCR M5-.8 X 10
Price
N/A
P
Price
$112.30
P
KNOB M6-1, D25, ROUND KD
Price
$86.40
PSB1122273
LOCK WASHER 6MM
Price
N/A
PSB1122274
HEX NUT M6-1
Price
N/A
P
Price
$249.10
P
Price
$2.20
P
Price
$46.85
PSB1122278
BUTTON HD CAP SCR M5-.8 X 16
Price
N/A
P
Price
$831.10
P
ANGLE LOCK BRACKET (LOWER)
Price
$307.05
PSB1122281
FLAT WASHER 6MM
Price
N/A
PSB1122282
BUTTON HD CAP SCR M6-1 X 10
Price
N/A
P
ANGLE LOCK BRACKET (UPPER)
Price
$191.10
PSB1122284
LOCK WASHER 10MM
Price
N/A
PSB1122285
CAP SCREW M10-1.5 X 35
Price
N/A
P
Price
$2.20
PSB1122287
ROLL PIN 6 X 30
Price
N/A
P
Price
$82.45
P
KNOB 3/8-16, D1-3/16, BALL
Price
$7.60
PSB1122290
FLAT HD CAP SCR M6-1 X 12
Price
N/A
P
Price
$74.90
P
Price
$73.10
P
Price
$16.95
PSB1122294-3
HEX BOLT M6-1 X 30
Price
N/A
PSB1122294-4
FENDER WASHER 6MM
Price
N/A
PSB1122294-5
HEX NUT M6-1
Price
N/A
PSB1122294-6
FLAT WASHER 6MM
Price
N/A
PSB1122294-7
BUTTON HD CAP SCR M6-1 X 10
Price
N/A
P
Price
$943.40
PSB1122302
CAP SCREW M10-1.5 X 75
Price
N/A
PSB1122304
BUTTON HD CAP SCR M6-1 X 15
Price
N/A
PSB1122305
FLAT WASHER 6MM
Price
N/A
P
DOWNFEED LIMIT SWITCH BRACKET
Price
$63.75
P
LIMIT SWITCH CANLIE AZD-1122
Price
$93.65
PSB1122326
PHLP HD SCR M4-.7 X 40
Price
N/A
PSB1122327
FLAT WASHER 4MM
Price
N/A
PSB1122328
HEX NUT M4-.7
Price
N/A
P
STRAIN RELIEF TYPE-3 PG11
Price
$7.25
P
WORKPIECE CONTACT SAFETY ASSEMBLY
Price
$752.60
P
Price
$254.80
P
LIMIT SWITCH MOUNTING BRACKET
Price
$50.75
PSB1122340-11
FLAT WASHER 8MM
Price
N/A
PSB1122340-12
CAP SCREW M5-.8 X 16
Price
N/A
P
SENSOR STRIP MOUNTING BRACKET (LOWER)
Price
$84.30
PSB1122340-14
LOCK WASHER 8MM
Price
N/A
PSB1122340-15
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1122340-16
HEX NUT M6-1
Price
N/A
PSB1122340-17
HEX BOLT M6-1 X 25
Price
N/A
PSB1122340-18
FLAT WASHER 6MM
Price
N/A
PSB1122340-19
CAP SCREW M6-1 X 20
Price
N/A
PSB1122340-2
LOCK WASHER 5MM
Price
N/A
P
LIMIT SWITCH OMRON D2VW-5-1M
Price
$11.50
P
Price
$2.20
PSB1122340-3
CAP SCREW M5-.8 X 16
Price
N/A
P
SENSOR STRIP TRH15FN1-NZ0-400L
Price
$479.40
PSB1122340-5
CAP SCREW M4-.7 X 20
Price
N/A
P
SENSOR STRIP MOUNTING BRACKET (UPPER)
Price
$48.95
PSB1122340-7
LOCK WASHER 4MM
Price
N/A
PSB1122340-8
HEX NUT M4-.7
Price
N/A
P
Price
$318.25
P
FLAT WASHER 10 X 27 X 2MM
Price
$2.20
P
ADJUSTABLE HANDLE M10-1.5 X 25, 80L
Price
$52.60
P
HYDRAULIC PUMP MOTOR 1/2HP 220V 1-PH
Price
$1,441.20
P
Price
$105.10
P
Price
$56.20
P
Price
$63.75
PSB1122350-4
BALL BEARING 6205ZZ
Price
N/A
PSB1122350-5
BALL BEARING 6203ZZ
Price
N/A
P
S CAPACITOR 200M 250V 1-1/2 X 2-3/4
Price
$164.85
P
HYDRAULIC HOSE 1/4" X 110"
Price
$209.85
P
HYDRAULIC HOSE 1/4" X 102"
Price
$198.70
P
HYDRAULIC HOSE 1/4" X 31-1/2"
Price
$86.40
P
Price
$520.45
P
Price
$1,040.90
P
HYDRAULIC PUMP ASSEMBLY
Price
$5,993.15
P

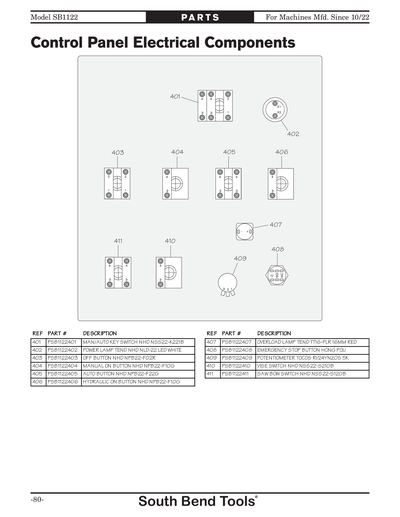

MAN/AUTO KEY SWITCH NHD NSS22-K221B
Price
$86.40
P
POWER LAMP TEND NHD NLD-22 LED WHITE
Price
$28.10
P
OFF BUTTON NHD NPB22-F02R
Price
$30.20
P
MANUAL ON BUTTON NHD NPB22-F10G
Price
$30.20
P
AUTO BUTTON NHD NPB22-F22G
Price
$30.20
P
HYDRAULIC ON BUTTON NHD NPB22-F10G
Price
$30.20
P
OVERLOAD LAMP TEND TT16-PLR 16MM RED
Price
$67.65
P
EMERGENCY STOP BUTTON HONG POU
Price
$119.90
P
POTENTIOMETER TOCOS RV24YN20S 5K
Price
$54.35
P
VISE SWITCH NHD NSS22-S210B
Price
$41.40
P
SAW BOW SWITCH NHD NSS22-S120B
Price
$48.95
P
CIRCUIT BOARD RF MBS-3-125
Price
$643.95
P
Price
$9.10
P

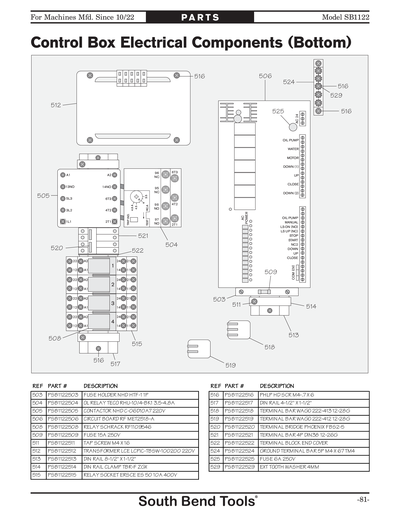

FUSE HOLDER NHD HTF-1 1P
Price
$37.45
P
OL RELAY TECO RHU-10/4-BK1 3.5-4.8A
Price
$97.55
P
CONTACTOR NHD C-06D10A7 220V
Price
$127.45
P

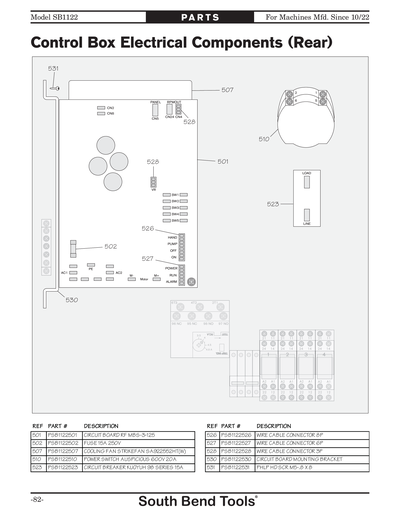

CIRCUIT BOARD RF MET2518-A
Price
$790.05
P
COOLING FAN STRIKEFAN SA922552HT(W)
Price
$183.55
P
RELAY SCHRACK RF1109546
Price
$45.00
P
Price
$45.00
P
POWER SWITCH AUSPICIOUS 600V 20A
Price
$112.30
PSB1122511
TAP SCREW M4 X 16
Price
N/A
P
TRANSFORMER LCE LCPIC-TBSW-100200 220V
Price
$336.90
P
DIN RAIL 8-1/2" X 1-1/2"
Price
$30.20
P
DIN RAIL CLAMP TBR-F ZGX
Price
$116.25
P
RELAY SOCKET ERSCE ES 50 10A 400V
Price
$116.25
PSB1122516
PHLP HD SCR M4-.7 X 6
Price
N/A
P
DIN RAIL 4-1/2" X 1-1/2"
Price
$116.25
P
TERMINAL BAR WAGO 222-413 12-28G
Price
$14.50
P
TERMINAL BAR WAGO 222-412 12-28G
Price
$14.50
P
TERMINAL BRIDGE PHOENIX FBS2-5
Price
$10.90
P
TERMINAL BAR 4P DIN38 12-26G
Price
$10.90
P
TERMINAL BLOCK END COVER
Price
$10.90
P
CIRCUIT BREAKER KUOYUH 98 SERIES 15A
Price
$18.15
P
GROUND TERMINAL BAR 5P M4 X 67 TM4
Price
$25.40
P
Price
$10.90
PSB1122526
CIRCUIT BOARD RF MBS-3-125
Price
N/A
PSB1122527
CIRCUIT BOARD RF MBS-3-125
Price
N/A
PSB1122528
CIRCUIT BOARD RF MBS-3-125
Price
N/A
PSB1122529
EXT TOOTH WASHER 4MM
Price
N/A
P
CIRCUIT BOARD MOUNTING BRACKET
Price
$47.10
PSB1122531
PHLP HD SCR M5-.8 X 8
Price
N/A
P
Price
$15.50
P

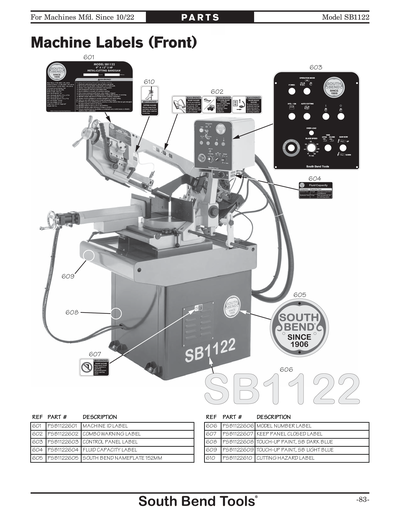

MACHINE ID LABEL V2.12.24
Price
$16.40
P
Price
$22.85
P
Price
$71.70
P
Price
$39.15
PSB1122605
New South Bend Nameplates 152mm (6")
Price
N/A
P
Price
$15.50
P

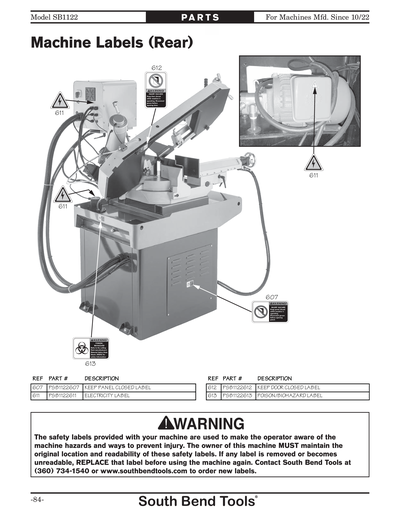

KEEP PANEL CLOSED LABEL
Price
$22.85
PSB1122608
SB DK BLUE TOUCH-UP AEROSOL 5oz
Price
N/A
PSB1122609
SB LT BL FOR SB1003 TOUCH-UP PAINT
Price
N/A
P
Price
$26.25
PSB1122611
ELECTRICITY LABEL 0.7
Price
N/A
PSB1122612
KEEP DOOR CLOSED LABEL 1.5 X 2.5
Price
N/A
PSB1122613
BIOHAZARD LABEL 2.5 X 1.5
Price
N/A
P
MANUAL SB1122 MFD-10.22-11.24 V1.11.21
Price
$28.00
P
MANUAL SB1122 MFD-12.24+ V2.11.24
Price
$21.95
