Parts for SB1123 - 24" 7-1/2 HP Industrial-Duty Resaw Bandsaw

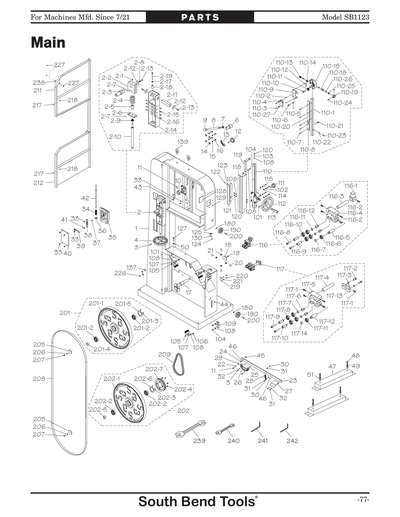

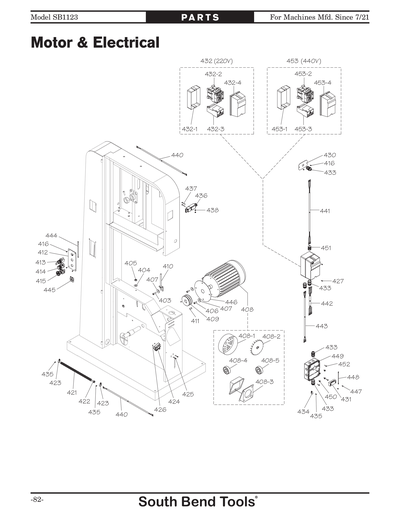

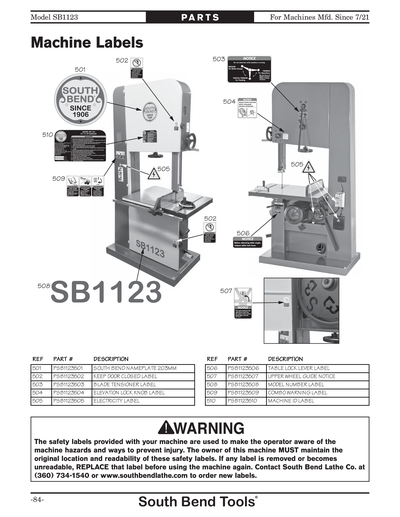

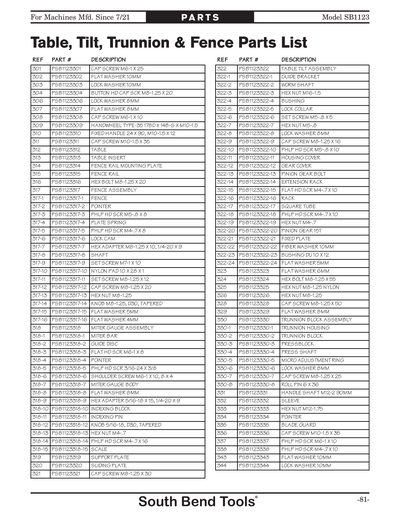

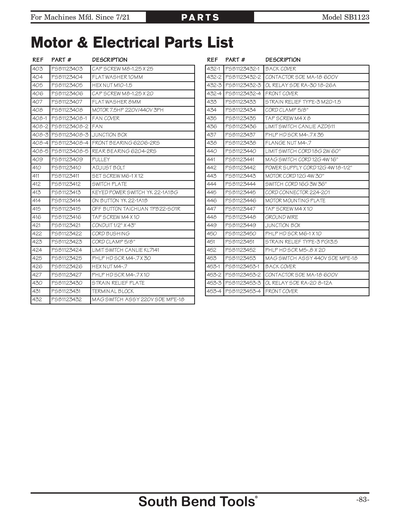

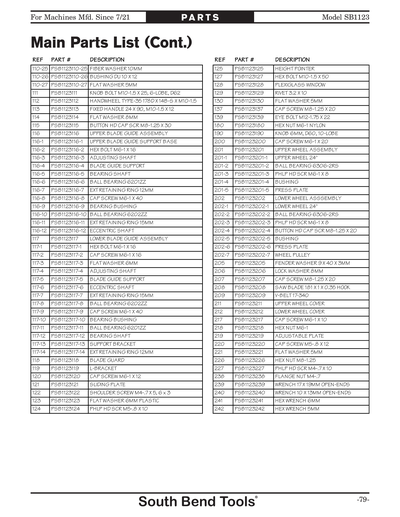

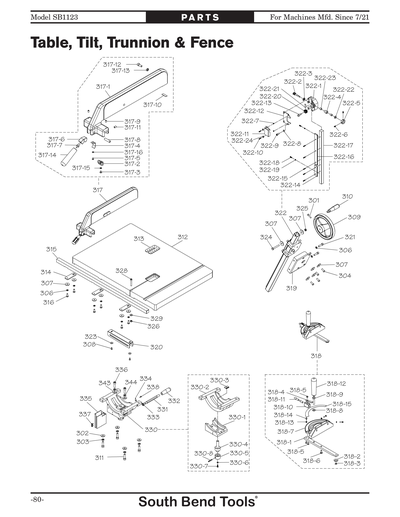

Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123
Part Diagram for SB1123

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

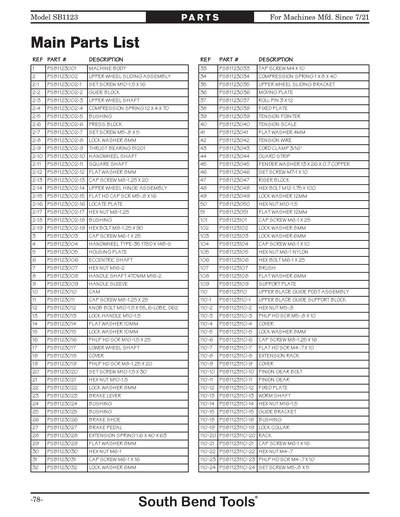

Ref #
Part #
Description
P
UPPER WHEEL SLIDING ASSEMBLY
Price
$253.60
PSB1123002-1
SET SCREW M10-1.5 X 16
Price
N/A
PSB1123002-10
HANDWHEEL SHAFT
Price
N/A
PSB1123002-11
SQUARE SHAFT
Price
N/A
PSB1123002-12
FLAT WASHER 8MM
Price
N/A
PSB1123002-13
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1123002-14
UPPER WHEEL HINGE ASSY.
Price
N/A
PSB1123002-15
FLAT HD CAP SCR M5-.8 X 16
Price
N/A
PSB1123002-16
LOCATE PLATE
Price
N/A
PSB1123002-17
HEX NUT M8-1.25
Price
N/A
P
Price
$3.65
PSB1123002-19
HEX BOLT M8-1.25 X 90
Price
N/A
PSB1123002-2
GUIDE BLOCK
Price
N/A
PSB1123002-3
UPPER WHEEL SHAFT
Price
N/A
PSB1123002-4
COMPRESSION SPRING 12 X 4 X 70
Price
N/A
PSB1123002-5
BUSHING
Price
N/A
PSB1123002-6
PRESS BLOCK
Price
N/A
PSB1123002-7
SET SCREW M5-.8 X 5
Price
N/A
PSB1123002-8
LOCK WASHER 8MM
Price
N/A
PSB1123002-9
THRUST BEARING 51201
Price
N/A
PSB1123003
CAP SCREW M6-1 X 25
Price
N/A
PSB1123004
HANDWHEEL TYPE-35 178D X 14B-S
Price
N/A
PSB1123005
HOUSING PLATE
Price
N/A
P
Price
$50.75
PSB1123007
HEX NUT M16-2
Price
N/A
PSB1123008
HANDLE SHAFT 470MM M16-2
Price
N/A
PSB1123009
HANDLE SLEEVE
Price
N/A
P
Price
$29.00
PSB1123011
CAP SCREW M8-1.25 X 25
Price
N/A
PSB1123012
KNOB BOLT M10-1.5 X 55, 6-LOBE, D62
Price
N/A
PSB1123013
LOCK LEVER M10-1.5
Price
N/A
PSB1123014
FLAT WASHER 10MM
Price
N/A
PSB1123015
LOCK WASHER 10MM
Price
N/A
PSB1123016
PHLP HD SCR M10-1.5 X 25
Price
N/A
PSB1123017
LOWER WHEEL SHAFT
Price
N/A
PSB1123018
COVER
Price
N/A
PSB1123019
PHLP HD SCR M8-1.25 X 20
Price
N/A
PSB1123020
SET SCREW M10-1.5 X 30
Price
N/A
PSB1123021
HEX NUT M10-1.5
Price
N/A
PSB1123022
LOCK WASHER 8MM
Price
N/A
PSB1123023
BRAKE LEVER
Price
N/A
PSB1123024
BUSHING
Price
N/A
PSB1123025
BUSHING
Price
N/A
PSB1123026
BRAKE SHOE
Price
N/A
PSB1123027
BRAKE PEDAL
Price
N/A
PSB1123028
EXTENSION SPRING 1.6 X 40 X 63
Price
N/A
PSB1123029
FLAT WASHER 8MM
Price
N/A
PSB1123030
HEX NUT M6-1
Price
N/A
PSB1123031
CAP SCREW M6-1 X 16
Price
N/A
PSB1123032
LOCK WASHER 6MM
Price
N/A
PSB1123033
TAP SCREW M4 X 10
Price
N/A
PSB1123034
COMPRESSION SPRING
Price
N/A
PSB1123035
UPPER WHEEL SLIDING BRACKET
Price
N/A
PSB1123036
MOVING PLATE
Price
N/A
PSB1123037
ROLL PIN 3 X 12
Price
N/A
PSB1123038
FIXED PLATE
Price
N/A
PSB1123039
TENSION POINTER
Price
N/A
PSB1123040
TENSION SCALE
Price
N/A
PSB1123041
FLAT WASHER 4MM
Price
N/A
P
Price
$5.35
P
Price
$1.60
P
Price
$1.60
P
FENDER WASHER 13 X 26 X 7 COPPER
Price
$1.85
P
Price
$1.60
P
Price
$90.60
PSB1123048
HEX BOLT M12-1.75 X 100
Price
N/A
PSB1123049
LOCK WASHER 12MM
Price
N/A
PSB1123050
HEX NUT M10-1.5
Price
N/A
PSB1123051
FLAT WASHER 12MM
Price
N/A
PSB1123101
CAP SCREW M6-1 X 25
Price
N/A
PSB1123102
LOCK WASHER 8MM
Price
N/A
PSB1123103
LOCK WASHER 6MM
Price
N/A
PSB1123104
CAP SCREW M6-1 X 10
Price
N/A
PSB1123105
HEX NUT M6-1 NYLON
Price
N/A
PSB1123106
HEX BOLT M6-1 X 25
Price
N/A
PSB1123107
***USE P0566B032***
Price
N/A
PSB1123108
FLAT WASHER 6MM
Price
N/A
PSB1123109
SUPPORT V2.10.04
Price
N/A
P
UPPER BLADE GUIDE POST ASSEMBLY
Price
$244.55
PSB1123110-1
UPPER BLADE GUIDE SUPPORT BLOCK
Price
N/A
PSB1123110-10
PINION GEAR BOLT
Price
N/A
PSB1123110-11
PINION GEAR
Price
N/A
PSB1123110-12
FIXED PLATE
Price
N/A
PSB1123110-13
WORM SHAFT
Price
N/A
PSB1123110-14
HEX NUT M16-1.5
Price
N/A
PSB1123110-15
***USE P0513164V2***
Price
N/A
PSB1123110-18
BUSHING
Price
N/A
PSB1123110-19
LOCK COLLAR
Price
N/A
PSB1123110-2
HEX NUT M5-.8
Price
N/A
PSB1123110-20
RACK
Price
N/A
PSB1123110-21
CAP SCREW M6-1 X 16
Price
N/A
PSB1123110-22
HEX NUT M4-.7
Price
N/A
PSB1123110-23
PHLP HD SCR M4-.7 X 10
Price
N/A
PSB1123110-24
SET SCREW M5-.8 X 5
Price
N/A
P
Price
$1.85
P
Price
$20.30
PSB1123110-27
FLAT WASHER 5MM
Price
N/A
PSB1123110-3
PHLP HD SCR M5-.8 X 10
Price
N/A
PSB1123110-4
COVER
Price
N/A
PSB1123110-5
LOCK WASHER 8MM
Price
N/A
PSB1123110-6
CAP SCREW M8-1.25 X 16
Price
N/A
PSB1123110-7
FLAT HD SCR M4-.7 X 10
Price
N/A
PSB1123110-8
RACK EXTENSION
Price
N/A
PSB1123110-9
COVER
Price
N/A
PSB1123111
KNOB SCREW M10-1.5 X 25
Price
N/A
PSB1123112
HANDWHEEL TYPE-35 178D X 14B-S X M10-1.5
Price
N/A
PSB1123113
FIXED HANDLE 24 X 90, M10-1.5 X 12
Price
N/A
PSB1123114
FLAT WASHER 8MM
Price
N/A
PSB1123115
BUTTON HD CAP SCR M8-1.25 X 30
Price
N/A
P
UPPER BLADE GUIDE ASSEMBLY
Price
$128.50
PSB1123116-1
UPPER BLADE GUIDE SUPPORT BASE
Price
N/A
PSB1123116-10
BALL BEARING 6202ZZ
Price
N/A
PSB1123116-11
EXT RETAINING RING 15MM
Price
N/A
PSB1123116-12
ECCENTRIC SHAFT (ROUND) V2.12.05
Price
N/A
PSB1123116-2
HEX BOLT M6-1 X 16
Price
N/A
PSB1123116-3
ADJUST BAR (ROUND) V2.10.05
Price
N/A
PSB1123116-4
BEARING SHAFT
Price
N/A
PSB1123116-5
BEARING SHAFT
Price
N/A
PSB1123116-6
BALL BEARING 6201ZZ
Price
N/A
PSB1123116-7
EXT RETAINING RING 12MM
Price
N/A
PSB1123116-8
CAP SCREW M6-1 X 40
Price
N/A
PSB1123116-9
BEARING BUSHING
Price
N/A
P
LOWER BLADE GUIDE ASSEMBLY
Price
$111.50
PSB1123117-1
HEX BOLT M6-1 X 16
Price
N/A
PSB1123117-10
BEARING BUSHING
Price
N/A
PSB1123117-11
BALL BEARING 6201ZZ
Price
N/A
PSB1123117-12
BEARING SHAFT
Price
N/A
PSB1123117-13
SUPPORT BRACKET V2.09.06
Price
N/A
PSB1123117-14
EXT RETAINING RING 12MM
Price
N/A
PSB1123117-2
CAP SCREW M6-1 X 16
Price
N/A
PSB1123117-3
FLAT WASHER 6MM
Price
N/A
PSB1123117-4
ADJUSTING SHAFT V2.10.04
Price
N/A
PSB1123117-5
BLADE GUIDE SUPPORT ROUND V2.12.05
Price
N/A
PSB1123117-6
ECCENTRIC SHAFT (ROUND) V2.12.05
Price
N/A
PSB1123117-7
EXT RETAINING RING 15MM
Price
N/A
PSB1123117-8
BALL BEARING 6202ZZ
Price
N/A
PSB1123117-9
CAP SCREW M6-1 X 40
Price
N/A
PSB1123118
BLADE GUARD
Price
N/A
PSB1123119
L-BRACKET
Price
N/A
PSB1123120
CAP SCREW M6-1 X 12
Price
N/A
PSB1123121
SLIDING PLATE
Price
N/A
P
SHOULDER SCREW M4-.7 X 5, 6 x 3
Price
$1.60
P
FLAT WASHER 6MM PLASTIC
Price
$1.60
PSB1123124
PHLP HD SCR M5-.8 X 10
Price
N/A
PSB1123125
HEIGHT POINTER
Price
N/A
PSB1123127
HEX BOLT M10-1.5 X 50
Price
N/A
PSB1123128
CLEAR WINDOW
Price
N/A
PSB1123129
RIVET 3.2 X 10
Price
N/A
PSB1123130
FLAT WASHER 5MM
Price
N/A
PSB1123137
CAP SCREW M8-1.25 X 20
Price
N/A
P
Price
$19.95
PSB1123180
HEX NUT M6-1 NYLON
Price
N/A
PSB1123190
***USE P0513060***
Price
N/A
PSB1123200
CAP SCREW M6-1 X 20
Price
N/A
P
Price
$648.45
PSB1123201-1
UPPER WHEEL ASSEMBLY
Price
N/A
PSB1123201-2
BALL BEARING 6306-2RS
Price
N/A
PSB1123201-3
PHLP HD SCR M6-1 X 8
Price
N/A
PSB1123201-4
BUSHING
Price
N/A
PSB1123201-5
PRESS PLATE
Price
N/A
P
Price
$789.75
PSB1123202-1
LOWER WHEEL ASSSEMBLY
Price
N/A
PSB1123202-2
BALL BEARING 6306-2RS
Price
N/A
PSB1123202-3
PHLP HD SCR M6-1 X 8
Price
N/A
PSB1123202-4
BUTTON HD CAP SCR M8-1.25 X 20
Price
N/A
PSB1123202-5
BUSHING
Price
N/A
PSB1123202-6
PRESS PLATE
Price
N/A
PSB1123202-7
WHEEL PULLEY
Price
N/A
P
FENDER WASHER 9 X 40 X 3MM
Price
$12.75
PSB1123206
LOCK WASHER 8MM
Price
N/A
PSB1123207
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1123208
SAW BLADE 181 X 1 X .035" HOOK
Price
N/A
PSB1123209
V-BELT A33
Price
N/A
P
Price
$226.45
P
Price
$163.05
PSB1123217
CAP SCREW M6-1 X 10
Price
N/A
PSB1123218
HEX NUT M6-1
Price
N/A
P
Price
$9.10
PSB1123220
CAP SCREW M5-.8 X 12
Price
N/A
PSB1123221
FLAT WASHER 5MM
Price
N/A
PSB1123226
HEX NUT M8-1.25
Price
N/A
PSB1123227
PHLP HD SCR M4-.7 X 10
Price
N/A
PSB1123238
FLANGE NUT M4-.7
Price
N/A
PSB1123239
WRENCH 17 X 19MM OPEN-ENDS
Price
N/A
PSB1123240
WRENCH 10 X 13MM OPEN-ENDS
Price
N/A
PSB1123241
HEX WRENCH 6MM
Price
N/A
PSB1123242
HEX WRENCH 5MM
Price
N/A
PSB1123301
CAP SCREW M6-1 X 25
Price
N/A
PSB1123302
FLAT WASHER 10MM
Price
N/A
PSB1123303
LOCK WASHER 10MM
Price
N/A
PSB1123304
BUTTON HD CAP SCR M8-1.25 X 20
Price
N/A
PSB1123306
LOCK WASHER 8MM
Price
N/A
PSB1123307
FLAT WASHER 8MM
Price
N/A
PSB1123308
CAP SCREW M6-1 X 10
Price
N/A
PSB1123309
HANDWHEEL TYPE-35 178D X 14B-S X M10-1.5
Price
N/A
PSB1123310
FIXED HANDLE 24 X 90, M10-1.5 X 12
Price
N/A
PSB1123311
CAP SCREW M10-1.5 X 35
Price
N/A
P
Price
$1,162.85
PSB1123313
Bandsaw Table Insert
Price
N/A
PSB1123314
FENCE RAIL MOUNTING PLATE
Price
N/A
PSB1123315
GUARD RAIL V2.08.10
Price
N/A
PSB1123316
HEX BOLT M8-1.25 X 20
Price
N/A
P
Price
$302.55
PSB1123317-1
FENCE V2.08.10
Price
N/A
PSB1123317-10
NYLON PAD 10 X 28 X 1 V2.08.10
Price
N/A
PSB1123317-11
SET SCREW M8-1.25 X 12
Price
N/A
PSB1123317-12
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1123317-13
HEX NUT M8-1.25
Price
N/A
P
KNOB M8-1.25, D30, TAPERED
Price
$42.45
PSB1123317-15
FLAT WASHER 5MM
Price
N/A
PSB1123317-16
FLAT WASHER 4MM
Price
N/A
PSB1123317-2
POINTER V2.08.10
Price
N/A
PSB1123317-3
PHLP HD SCR M5-.8 X 8
Price
N/A
PSB1123317-4
SPRING PLATE
Price
N/A
PSB1123317-5
PHLP HD SCR M4-.7 X 8
Price
N/A
PSB1123317-6
PIVOT BLOCK V2.08.10
Price
N/A
P
HEX ADAPTER M8-1.25 X 10, 1/4-20 X 9
Price
$42.45
PSB1123317-8
SHAFT V2.08.10
Price
N/A
P
Price
$1.60
P
Price
$134.05
P
Price
$29.35
P
Price
$7.25
P
Price
$6.05
P
KNOB 5/16-18, D30, TAPERED
Price
$47.10
PSB1123318-13
HEX NUT M4-.7
Price
N/A
PSB1123318-14
PHLP HD SCR M4-.7 X 16
Price
N/A
P
Price
$2.75
P
Price
$5.50
PSB1123318-3
FLAT HD SCR M6-1 X 8
Price
N/A
P
Price
$1.85
P
PHLP HD SCR 3/16-24 X 3/8
Price
$1.60
P
SHOULDER SCREW M6-1 X 10, 8 X 4
Price
$3.65
P
Price
$39.85
PSB1123318-8
FLAT WASHER 8MM
Price
N/A
P
HEX ADAPTER 5/16-18 X 15, 1/4-20 X 9
Price
$47.10
PSB1123319
SUPPORT PLATE
Price
N/A
PSB1123320
SLIDING PLATE
Price
N/A
PSB1123321
CAP SCREW M8-1.25 X 30
Price
N/A
P
Price
$202.90
PSB1123322-1
***USE P0513164V2***
Price
N/A
PSB1123322-10
PHLP HD SCR M5-.8 X 10
Price
N/A
PSB1123322-11
HOUSING COVER
Price
N/A
PSB1123322-12
GEAR COVER
Price
N/A
PSB1123322-13
PINION GEAR BOLT
Price
N/A
PSB1123322-14
RACK EXTENSION
Price
N/A
PSB1123322-15
FLAT HD SCR M4-.7 X 10
Price
N/A
PSB1123322-16
***USE P0566207***
Price
N/A
PSB1123322-17
SQUARE TUBE
Price
N/A
PSB1123322-18
PHLP HD SCR M4-.7 X 10
Price
N/A
PSB1123322-19
HEX NUT M4-.7
Price
N/A
PSB1123322-2
WORM SHAFT
Price
N/A
PSB1123322-20
PINION GEAR 15T
Price
N/A
P
Price
$1.60
P
Price
$1.85
P
Price
$2.45
PSB1123322-24
FLAT WASHER 5MM
Price
N/A
PSB1123322-3
HEX NUT M16-1.5
Price
N/A
PSB1123322-4
BUSHING
Price
N/A
P
Price
$5.15
PSB1123322-6
SET SCREW M5-.8 X 5
Price
N/A
PSB1123322-7
HEX NUT M5-.8
Price
N/A
PSB1123322-8
LOCK WASHER 8MM
Price
N/A
PSB1123322-9
CAP SCREW M8-1.25 X 16
Price
N/A
PSB1123323
FLAT WASHER 6MM
Price
N/A
PSB1123324
HEX BOLT M8-1.25 X 55
Price
N/A
P
Price
$1.60
PSB1123326
HEX NUT M8-1.25
Price
N/A
PSB1123328
CAP SCREW M8-1.25 X 50
Price
N/A
PSB1123329
FLAT WASHER 8MM
Price
N/A
P
TRUNNION BLOCK ASSEMBLY
Price
$250.00
PSB1123330-1
TRUNNION HOUSING
Price
N/A
PSB1123330-2
TRUNNION BLOCK
Price
N/A
PSB1123330-3
PRESS BLOCK
Price
N/A
PSB1123330-4
PRESS SHAFT
Price
N/A
PSB1123330-5
MICRO ADJUSTING RING
Price
N/A
PSB1123330-6
LOCK WASHER 8MM
Price
N/A
PSB1123330-7
CAP SCREW M8-1.25 X 25
Price
N/A
PSB1123330-8
ROLL PIN 6 X 36
Price
N/A
PSB1123331
HANDLE SHAFT M12-2 90MM
Price
N/A
PSB1123332
SLEEVE
Price
N/A
PSB1123333
HEX NUT M12-1.75
Price
N/A
PSB1123334
POINTER
Price
N/A
PSB1123335
BLADE GUARD V2.06.09
Price
N/A
PSB1123336
CAP SCREW M10-1.5 X 35
Price
N/A
PSB1123337
PHLP HD SCR M6-1 X 10
Price
N/A
PSB1123338
PHLP HD SCR M4-.7 X 10
Price
N/A
PSB1123343
FLAT WASHER 10MM
Price
N/A
PSB1123344
LOCK WASHER 10MM
Price
N/A
PSB1123403
CAP SCREW M8-1.25 X 25
Price
N/A
PSB1123404
FLAT WASHER 10MM
Price
N/A
PSB1123405
HEX NUT M10-1.5
Price
N/A
PSB1123406
CAP SCREW M8-1.25 X 20
Price
N/A
PSB1123407
FLAT WASHER 8MM
Price
N/A
P
MOTOR 7.5HP 220V/440V 3PH
Price
$1,630.15
P
Price
$36.25
P
Price
$25.40
P
Price
$12.75
PSB1123408-4
BALL BEARING 6206-2RS
Price
N/A
PSB1123408-5
BALL BEARING 6204-2RS
Price
N/A
PSB1123409
PULLEY
Price
N/A
PSB1123410
ADJUST BOLT
Price
N/A
PSB1123411
SET SCREW M6-1 X 12
Price
N/A
PSB1123412
SWITCH PLATE
Price
N/A
PSB1123413
KEYED POWER SWITCH YK 22-1A1BG
Price
N/A
PSB1123414
ON BUTTON YK 22-1A1B
Price
N/A
P
OFF BUTTON TAICHUAN TPB22-S01R
Price
$94.20
PSB1123416
TAP SCREW M4 X 10
Price
N/A
PSB1123421
CONDUIT 1/2" X 43"
Price
N/A
PSB1123422
CORD BUSHING
Price
N/A
PSB1123423
CORD CLAMP 5/8"
Price
N/A
PSB1123424
LIMIT SWITCH CANLIE KL7141
Price
N/A
PSB1123425
PHLP HD SCR M4-.7 X 30
Price
N/A
PSB1123426
HEX NUT M4-.7
Price
N/A
PSB1123427
PHLP HD SCR M4-.7 X 10
Price
N/A
PSB1123430
STRAIN RELIEF PLATE
Price
N/A
PSB1123431
TERMINAL BLOCK
Price
N/A
P
MAG SWITCH ASSY 220V SDE MPE-18
Price
$178.15
P
Price
$27.20
P
CONTACTOR SDE MA-18 600V
Price
$65.25
P
OL RELAY SDE RA-30 18-26A
Price
$50.75
P
Price
$27.20
PSB1123433
STRAIN RELIEF TYPE-3 M20-1.5
Price
N/A
PSB1123434
CORD CLAMP 5/8"
Price
N/A
PSB1123435
TAP SCREW M4 X 8
Price
N/A
PSB1123436
LIMIT SWITCH CANLIE AZDS11
Price
N/A
PSB1123437
PHLP HD SCR M4-.7 X 35
Price
N/A
PSB1123438
FLANGE NUT M4-.7
Price
N/A
PSB1123440
LIMIT SWITCH CORD 18G 2W 60"
Price
N/A
P
MAG SWITCH CORD 12G 4W 16"
Price
$21.75
P
POWER SUPPLY CORD 12G 4W 18-1/2"
Price
$23.60
PSB1123443
MOTOR CORD 12G 4W V2.11.11
Price
N/A
PSB1123444
SWITCH CORD 16G 3W 36"
Price
N/A
PSB1123445
CORD CONNECTOR 224-201
Price
N/A
P
Price
$12.75
PSB1123447
TAP SCREW M4 X 10
Price
N/A
P
Price
$3.65
P
Price
$23.60
PSB1123450
PHLP HD SCR M6-1 X 10
Price
N/A
P
STRAIN RELIEF TYPE-3 PG13.5
Price
$7.00
PSB1123452
PHLP HD SCR M5-.8 X 20
Price
N/A
P
MAG SWITCH ASSY 440V SDE MPE-18
Price
$178.35
P
Price
$29.00
PSB1123453-2
CONTACTOR SDE MA-18 600V
Price
N/A
P
OL RELAY SDE RA-20 8-12A
Price
$38.10
P
Price
$29.00
PSB1123501
New South Bend Nameplates 203mm (8")
Price
N/A
PSB1123502
KEEP DOOR CLOSED LABEL 2 X 3.25
Price
N/A
P
Price
$3.15
P
ELEVATION LOCK KNOB LABEL
Price
$2.40
PSB1123505
ELECTRICITY LABEL 1.4
Price
N/A
P
Price
$2.65
P
UPPER WHEEL GUIDE NOTICE
Price
$23.60
P
Price
$16.40
P
Price
$4.75
P
Price
$15.00
P
MANUAL SB1123 MFD-07.21+ V1.04.24
Price
$24.00
