Parts for T27555 - Blade Welder 2.0 kVA

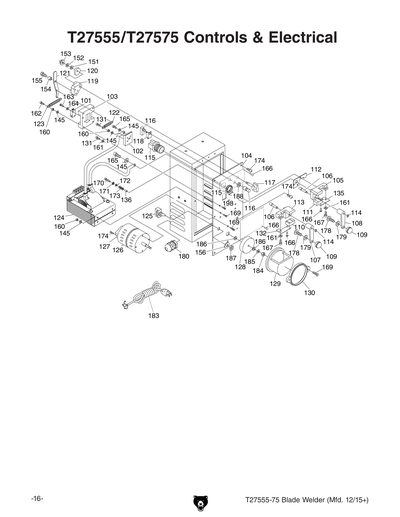

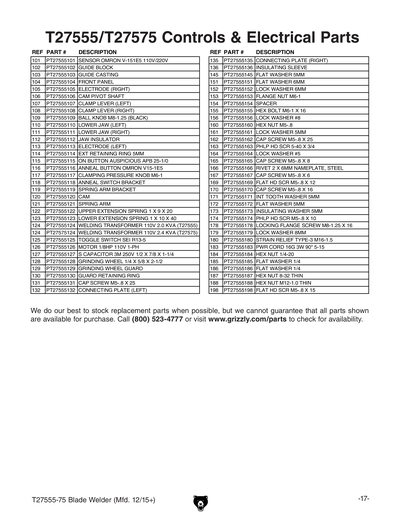

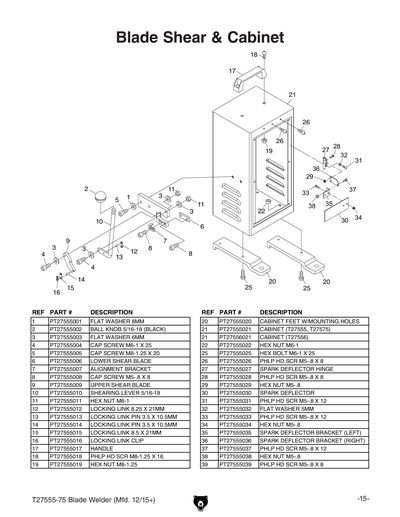

Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555
Part Diagram for T27555

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
FLAT WASHER 8MM
Price
N/A
2
BALL KNOB 5/16-18 (BLACK)
Price
N/A
3
FLAT WASHER 6MM
Price
N/A
4
CAP SCREW M6-1 X 25
Price
N/A
5
CAP SCREW M8-1.25 X 20
Price
N/A
6
Price
$25.10
7
ALIGNMENT BRACKET
Price
N/A
8
CAP SCREW M5-.8 X 8
Price
N/A
9
Price
$25.10
10
Price
$6.40
11
HEX NUT M6-1
Price
N/A
12
LOCKING LINK PIN & CLIP SET
Price
N/A
13
LOCKING LINK PIN & CLIP SET
Price
N/A
14
LOCKING LINK PIN & CLIP SET
Price
N/A
15
LOCKING LINK PIN & CLIP SET
Price
N/A
16
LOCKING LINK PIN & CLIP SET
Price
N/A
17
Price
$13.30
18
PHLP HD SCR M8-1.25 X 16
Price
N/A
19
HEX NUT M8-1.25
Price
N/A
20
CABINET FOOT (LH) W/MOUNTING HOLES
Price
$13.60
20-1
CABINET FOOT (RH) W/MOUNTING HOLES
Price
$13.60
21
Price
$134.35
22
HEX NUT M6-1
Price
N/A
25
HEX BOLT M6-1 X 25
Price
N/A
26
PHLP HD SCR M5-.8 X 8
Price
N/A
27
Price
$3.65
28
PHLP HD SCR M5-.8 X 8
Price
N/A
29
HEX NUT M5-.8
Price
N/A
30
Price
$40.70
31
PHLP HD SCR M5-.8 X 12
Price
N/A
32
FLAT WASHER 5MM
Price
N/A
33
PHLP HD SCR M5-.8 X 12
Price
N/A
34
HEX NUT M5-.8
Price
N/A
35
SPARK DEFLECTOR BRACKET (LEFT)
Price
$9.10
36
SPARK DEFLECTOR BRACKET (RIGHT)
Price
$4.85
37
PHLP HD SCR M5-.8 X 12
Price
N/A
38
HEX NUT M5-.8
Price
N/A
101
SENSOR OMRON V-151E5 110V/220V
Price
$32.65
102
SLIDE BLOCK
Price
N/A
103
SLIDE SEAT
Price
N/A
104
WELDING PANEL
Price
N/A
105
Price
$148.30
106
CAM PIVOT SHAFT
Price
N/A
107
Price
$8.80
108
Price
$8.80
110
Price
$6.40
111
Price
$6.40
112
JAW INSULATOR
Price
N/A
113
ELECTRODE (LEFT)
Price
N/A
114
EXT RETAINING RING 5MM
Price
N/A
115
ON BUTTON AUSPICIOUS APB 25-1/0
Price
$22.70
116
ANNEAL BUTTON OMRON V15-1E5
Price
$39.05
117
PRESSURE KNOB
Price
N/A
118
Price
$3.65
119
Price
$19.10
120
CAM
Price
N/A
121
Price
$6.40
122
UPPER EXTENSION SPRING 1 X 9 X 20
Price
$8.80
123
LOWER EXTENSION SPRING 1 X 45 X 10
Price
N/A
124
WELDING TRANSFORMER 110V 2.0 KVA
Price
$273.85
125
TOGGLE SWITCH SEI R13-5
Price
$8.80
126
Price
$151.90
127
S CAPACITOR 3M 250V 1/2 X 7/8 X 1-1/4
Price
$8.15
128
GRINDING WHEEL 1/4 X 5/8 X 2-1/2
Price
N/A
129
Price
$12.80
130
GUARD RETAINING RING
Price
N/A
131
CAP SCREW M5-.8 X 25
Price
N/A
132
CONNECTING PLATE (LEFT)
Price
$4.60
135
CONNECTING PLATE (RIGHT)
Price
$4.85
136
INSULATING SPACER 5MM
Price
N/A
145
FLAT WASHER 5MM
Price
N/A
151
FLAT WASHER 6MM
Price
N/A
152
LOCK WASHER 6MM
Price
N/A
153
FLANGE NUT M6-1
Price
N/A
154
Price
$1.60
155
HEX BOLT M6-1 X 16
Price
N/A
156
LOCK WASHER #8
Price
N/A
160
HEX NUT M5-.8
Price
N/A
161
LOCK WASHER 5MM
Price
N/A
162
CAP SCREW M5-.8 X 25
Price
N/A
163
PHLP HD SCR 5-40 X 3/4
Price
N/A
164
LOCK WASHER #5
Price
N/A
165
CAP SCREW M5-.8 X 8
Price
N/A
166
RIVET 2 X 6MM NAMEPLATE, STEEL
Price
N/A
167
CAP SCREW M5-.8 X 6
Price
N/A
169
FLAT HD SCR M5-.8 X 12
Price
N/A
170
CAP SCREW M5-.8 X 16
Price
N/A
171
INT TOOTH WASHER 5MM
Price
N/A
172
FLAT WASHER 5MM
Price
N/A
173
INSULATING WASHER 5MM
Price
N/A
174
PHLP HD SCR M5-.8 X 10
Price
N/A
178
LOCKING FLANGE SCREW M8-1.25 X 16
Price
$1.60
179
LOCK WASHER 8MM
Price
N/A
180
STRAIN RELIEF TYPE-3 M16-1.5
Price
$8.20
183
POWER CORD 16G 3W 90" 5-15
Price
$58.00
184
HEX NUT 1/4-20 LH
Price
N/A
185
FLAT WASHER 1/4
Price
N/A
186
FLAT WASHER 1/4
Price
N/A
187
TOGGLE SWITCH SEI R13-5
Price
N/A
188
Price
$1.60
198
FLAT HD SCR M5-.8 X 15
Price
N/A
200
Price
$40.80
201
Price
$16.40
202
Price
$6.30
203

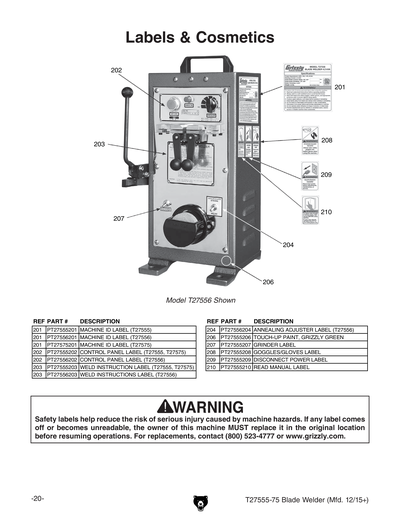

WELDING INSTRUCTIONS LABEL
Price
$6.60
206
N/S GRIZZLY GREEN G1023S
Price
N/A
207
Price
$1.35
208
Price
$1.05
209
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
210
READ MANUAL 1.5W X 2.5H
Price
N/A
MAN
MANUAL T27555-75 MFD-11.15 V1.02.16
Price
$11.50
