Parts for G0448 - 1-1/2 HP Heavy-Duty Mortiser w/ Stand

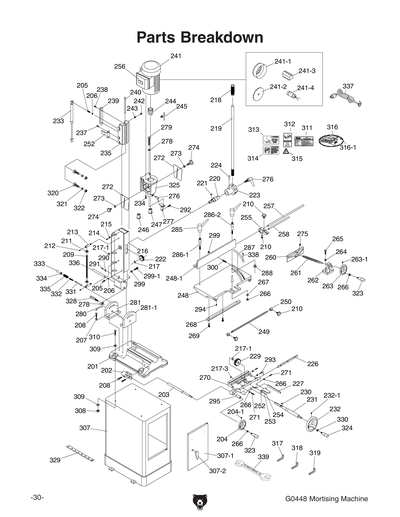

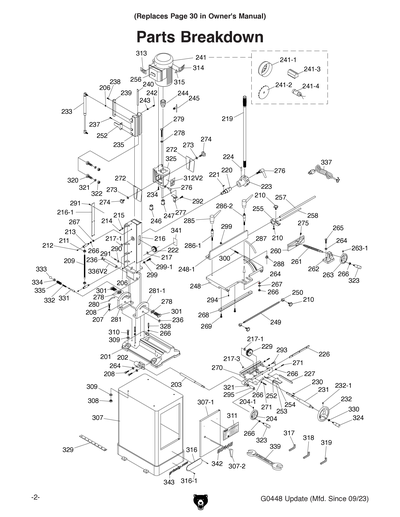

Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448
Part Diagram for G0448

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
*DISCD*BASE
Item is no longer available
Price
N/A
2
ADJUSTING BAR
Price
N/A
3
ROD SCREW
Price
N/A
4
HANDWHEEL
Price
N/A
5
GAS SPRING W/BALL FITTING
Price
N/A
6
LOCK WASHER 5/16
Price
N/A
7
P0448007
Now: PW07
FLAT WASHER 5/16
Price
N/A
8
P0448008
Now: PB12
HEX BOLT 5/16-18 X 1-1/4
Price
N/A
9
*DISCD*DEPTH STOP BAR
Item is no longer available
Price
N/A
10
*DISCD*KNOB 5/16-18 X 0.75
Item is no longer available
Price
N/A
11
*DISCD*ADJUSTING SLEEVE
Item is no longer available
Price
N/A
12
SET SCREW 1/4-20 X 3/8
Price
N/A
13
BAR
Price
N/A
14
P0448014
Now: PS07
PHLP HD SCR 1/4-20 X 3/8
Price
N/A
15
CORD CLAMP
Price
N/A
16
*DISCD*COLUMN
Item is no longer available
Price
N/A
17
EXT RETAINING RING 19MM
Price
N/A
18
*DISCD*HANDLE GRIP
Item is no longer available
Price
N/A
19
*DISCD*HANDLE
Item is no longer available
Price
N/A
20
HANDLE SHAFT
Price
N/A
21
KEY 6 X 6 X 20
Price
N/A
22
GEAR
Price
N/A
23
HANDLE BODY
Price
N/A
24
SET SCREW 1/4-20 X 3/8
Price
N/A
25
EXT RETAINING RING 15MM
Price
N/A
26
GIB
Price
N/A
27
GIB
Price
N/A
28
*DISCD*HANDLE
Price
N/A
29
GEAR
Price
N/A
30
KEY 5 X 5 X 16
Price
N/A
31
GEAR SHAFT
Price
N/A
32
HANDWHEEL
Price
N/A
33
GAS SPRING W/BALL FITTING
Price
N/A
34
P0448034
Now: PS19
PHLP HD SCR 1/4-20 X 1
Price
N/A
35
HEAD BODY
Price
N/A
36
*DISCD*STOP PLATE
Item is no longer available
Price
N/A
37
P0448037
Now: PS02
PHLP HD SCR 1/4-20 X 3/4
Price
N/A
38
P0448038
Now: PS12
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
39
RACK
Price
N/A
40
GIB
Price
N/A
41
MOTOR 1.5HP 110V/220V 1-PH
Price
N/A
41-1
FAN COVER
Price
N/A
41-3
CAPACITOR COVER
Price
N/A
41-4
R CAPACITOR 30M 350V 1-1/2 X 3-1/2
Price
N/A
42
SET SCREW 5/16-18 X 3/4
Price
N/A
43
P0448043
Now: PN02
HEX NUT 5/16-18
Price
N/A
44
CHUCK 1.5-13MM 1/2-20UNF
Price
N/A
46
BUSHING 5/8
Price
N/A
47
BUSHING 3/4
Price
N/A
48
TABLE
Price
N/A
49
THREADED SHAFT
Price
N/A
50
ADJUSTING SLEEVE
Price
N/A
51
*DISCD*KNOB 5/16-18 X 3/4
Item is no longer available
Price
N/A
52
STOP PLATE LONG
Price
N/A
53
LOCK WASHER 1/4
Price
N/A
54
CAP SCREW 1/4-20 X 5/8
Price
N/A
55
STOP BODY LONG
Price
N/A
56
SWITCH
Price
N/A
57
STOP BAR LONG A
Price
N/A
58
STOP BAR LONG B
Price
N/A
60
VISE PLATE
Price
N/A
61
SCREW ROD
Price
N/A
62
VISE BODY
Price
N/A
63
HANDWHEEL
Price
N/A
64
P0448064
Now: PW07
FLAT WASHER 5/16
Price
N/A
65
P0448065
Now: PB22
HEX BOLT 5/16-18 X 1-3/4
Price
N/A
66
P0448066
Now: PN02
HEX NUT 5/16-18
Price
N/A
67
LOCK WASHER 5/16
Price
N/A
68
RACK
Price
N/A
69
CAP SCREW 5/16-18 X 5/8
Price
N/A
70
SLIDE BODY
Price
N/A
71
SET SCREW 5/16-18 X 5/8
Price
N/A
72
CHUCK COVER
Price
N/A
73
P0448073
Now: PW06
FLAT WASHER 1/4
Price
N/A
74
KNOB 1/4-20 X 1/2
Price
N/A
75
SET SCREW 1/4-20 X 3/4
Price
N/A
76
*DISCD*LOCK HANDLE M8-1.25 X 30
Item is no longer available
Price
N/A
77
ADJUSTING BRACKET
Price
N/A
78
P0448078
Now: PW02
FLAT WASHER 3/8
Price
N/A
79
P0448079
Now: PB08
HEX BOLT 3/8-16 X 5
Price
N/A
81
*DISCD*BRACKET
Item is no longer available
Price
N/A
82
P0448082
Now: PB56
HEX BOLT 1/2-13 X 1-3/4
Price
N/A
83
P0448083
Now: PB27
HEX BOLT 1/2-13 X 2-1/2
Price
N/A
84
P0448084
Now: PW01
FLAT WASHER 1/2
Price
N/A
85
LOCK HANDLE
Price
N/A
86
*DISCD*LOCK HANDLE M10-1.5 X 96MM
Price
$17.85
87
SCALE
Price
N/A
88
LOCK HANDLE SHAFT NUT M10-1.5
Price
N/A
89
*DISCD*SCALE
Item is no longer available
Price
N/A
90
POINTER
Price
N/A
91
P0448091
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
92
P0448092
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
93
LOCK HANDLE 5/16-18 X 1 1/4
Price
N/A
94
SET SCREW 1/4-20 X 3/8
Price
N/A
95
SLEEVE
Price
N/A
96
*DISCD*PIN M10-1.5 X 52MM
Item is no longer available
Price
N/A
97
*DISCD*BAR
Item is no longer available
Price
N/A
98
CAP SCREW 5/16-18 X 1
Price
N/A
99
P0448099
Now: PN05
HEX NUT 1/4-20
Price
N/A
100
SET SCREW 1/4-20 X 1
Price
N/A
101
*DISCD*HEX NUT 1/4-20
Item is no longer available
Price
N/A
102
SET SCREW 1/4-20 X 1
Price
N/A
103
*DISCD*SPECIAL KNOB
Item is no longer available
Price
N/A
107
CABINET STAND
Price
N/A
108
P0448108
Now: PN02
HEX NUT 5/16-18
Price
N/A
109
P0448109
Now: PW07
FLAT WASHER 5/16
Price
N/A
110
P0448110
Now: PB06
HEX BOLT 5/16-18 X 2
Price
N/A
111
MACHINE ID LABEL
Price
N/A
112
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
113
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
114
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
115
ELECTRICITY 1.4W X 1.2H
Price
N/A
116
Oblong Nameplate-Small
Price
N/A
117
HEX WRENCH 3MM
Price
N/A
118
HEX WRENCH 4MM
Price
N/A
119
HEX WRENCH 5MM
Price
N/A
120
P0448120
Now: PB55
HEX BOLT 1/2-13 X 1-1/2
Price
N/A
121
P0448121
Now: PW01
FLAT WASHER 1/2
Price
N/A
122
P0448122
Now: PN06
HEX NUT 1/2-12
Price
N/A
123
HANDLE
Price
N/A
124
HANDLE
Price
N/A
125
HEAD
Price
N/A
126
*DISCD*FENCE
Item is no longer available
Price
N/A
201
Price
$245.80
202
Price
$32.55
203
Price
$10.30
204
Price
$24.80
204-1
SET SCREW 5/16-18 X 3/8
Price
N/A
205
GAS SPRING W/BALL FITTING
Price
N/A
206
LOCK WASHER 8MM
Price
N/A
207
P0448207
Now: PW07
FLAT WASHER 5/16
Price
N/A
208
P0448208
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
209
Price
$6.00
210
Price
$2.60
211
Price
$3.25
212
SET SCREW 1/4-20 X 3/8
Price
N/A
213
Price
$4.85
214
P0448214
Now: PS07
PHLP HD SCR 1/4-20 X 3/8
Price
N/A
215
Price
$1.60
216
Price
$336.90
216-1
Price
$6.05
217
EXT RETAINING RING 19MM
Price
N/A
218
HANDLE W/ GRIP
Price
N/A
219
Price
$54.35
220
Price
$19.10
221
Price
$2.75
222
Price
$58.95
223
Price
$69.50
224
ROLL PIN 8 X 50
Price
N/A
225
EXT RETAINING RING 15MM
Price
N/A
226
Price
$8.00
227
Price
$5.15
229
Price
$30.85
230
KEY 5 X 5 X 16
Price
N/A
231
Price
$26.35
232
Price
$39.30
232-1
SET SCREW 5/16-18 X 3/4
Price
N/A
233
GAS SPRING W/BALL FITTING
Price
$45.25
234
P0448234
Now: PS19
PHLP HD SCR 1/4-20 X 1
Price
N/A
235
Price
$144.65
236
EXT RETAINING RING 16MM
Price
N/A
237
P0448237
Now: PS12
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
238
P0448238
Now: PS12
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
239
Price
$29.95
240
Price
$5.15
241
MOTOR 1.5HP 110V/220V 1-PH
Price
$350.20
241-1
Price
$12.40
241-2
Price
$5.50
241-3
Price
$5.50
241-4
R CAPACITOR 30M 350V 1-1/2 X 3-1/2
Price
$41.70
242
SET SCREW 5/16-18 X 3/4
Price
N/A
243
P0448243
Now: PN02
HEX NUT 5/16-18
Price
N/A
244
CHUCK 1.5-13MM 1/2-20UNF
Price
$70.70
245
Price
$7.55
246
Price
$8.65
247
Price
$8.20
248
Price
$412.75
248-1
Price
$126.80
249
Price
$7.75
250
Price
$4.60
252
Price
$7.25
253
LOCK WASHER 1/4
Price
N/A
254
CAP SCREW 1/4-20 X 5/8
Price
N/A
255
Price
$23.75
256
Price
$22.40
256-1
Price
$23.60
257
Price
$9.10
258
Price
$5.50
260
Price
$34.15
261
Price
$15.20
262
Price
$58.00
263
Price
$54.35
263-1
SET SCREW 5/16-18 X 3/8
Price
N/A
264
P0448264
Now: PW07
FLAT WASHER 5/16
Price
N/A
265
P0448265
Now: PB22
HEX BOLT 5/16-18 X 1-3/4
Price
N/A
266
P0448266
Now: PN02
HEX NUT 5/16-18
Price
N/A
267
LOCK WASHER 5/16
Price
N/A
268
Price
$66.75
269
CAP SCREW 5/16-18 X 5/8
Price
N/A
270
Price
$112.05
271
SET SCREW 5/16-18 X 5/8
Price
N/A
272
Price
$6.20
273
P0448273
Now: PW06
FLAT WASHER 1/4
Price
N/A
274
Price
$1.85
275
SET SCREW 1/4-20 X 3/4
Price
N/A
276
LOCK HANDLE 5/16-18 X 1
Price
$8.50
277
Price
$16.55
278
P0448278
Now: PW02
FLAT WASHER 3/8
Price
N/A
279
P0448279
Now: PB08
HEX BOLT 3/8-16 X 5
Price
N/A
280
Price
$2.75
281
Price
$77.05
281-1
Price
$77.05
285
Price
$8.50
286-1
LOCK HANDLE SHAFT (SHORT)
Price
$12.35
286-2
LOCK HANDLE SHAFT (LONG)
Price
$9.10
287
Price
$4.00
288
LOCK HANDLE SHAFT NUT M10-1.5
Price
$8.70
290
Price
$2.45
291
P0448291
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
292
P0448292
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
293
LOCK HANDLE 5/16-18 X 1 1/4
Price
$8.20
294
SET SCREW 1/4-20 X 3/8
Price
N/A
295
Price
$5.15
299
P0448299
Now: PN05
HEX NUT 1/4-20
Price
N/A
300
SET SCREW 1/4-20 X 1
Price
N/A
301
P0448301
Now: PB24
HEX BOLT 3/8-16 X 1-1/4
Price
N/A
307
Price
$389.45
307-1
Price
$30.20
307-2
Price
$19.10
307A
COMPLETE STAND ASSY BOX 2
Price
$337.55
308
P0448308
Now: PN02
HEX NUT 5/16-18
Price
N/A
309
P0448309
Now: PW07
FLAT WASHER 5/16
Price
N/A
310
P0448310
Now: PB06
HEX BOLT 5/16-18 X 2
Price
N/A
311
Price
$16.40
312
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
312V2
GLASSES/RESPIRATOR 1.5W X 2.5H
Price
N/A
313
DISCONNECT 110V 2.8W X 1.5H
Price
N/A
314
READ MANUAL 2.8W X 1.5H
Price
N/A
315
ELECTRICITY 1.4W X 1.2H
Price
N/A
316
Oblong Nameplate-Small
Price
N/A
316-1
Price
$2.20
317
HEX WRENCH 3MM
Price
N/A
318
HEX WRENCH 4MM
Price
N/A
319
HEX WRENCH 5MM
Price
N/A
320
P0448320
Now: PB55
HEX BOLT 1/2-13 X 1-1/2
Price
N/A
321
P0448321
Now: PW01
FLAT WASHER 1/2
Price
N/A
322
P0448322
Now: PN06
HEX NUT 1/2-12
Price
N/A
323
Price
$3.05
324
Price
$2.75
325
Price
$123.20
328
30-DEG STOP 5/16-18 X 25, 90
Price
$5.15
329
Price
$8.50
330
P0448330
Now: PN08
HEX NUT 3/8-16
Price
N/A
331
Price
$4.30
332
Price
$2.20
333
Price
$2.20
334
P0448334
Now: PN02
HEX NUT 5/16-18
Price
N/A
335
Price
$4.30
336
Price
$5.50
336V2
Price
$7.25
337
POWER CORD 16G 3W 72" 5-15P
Price
N/A
340
Price
$1.60
341
Price
$3.35
342
Price
$11.50
343
Price
$11.50
MANUAL
Price
$14.65
MANV2
MANUAL G0448 MFD-08.07+ V2.12.07
Price
$14.65
