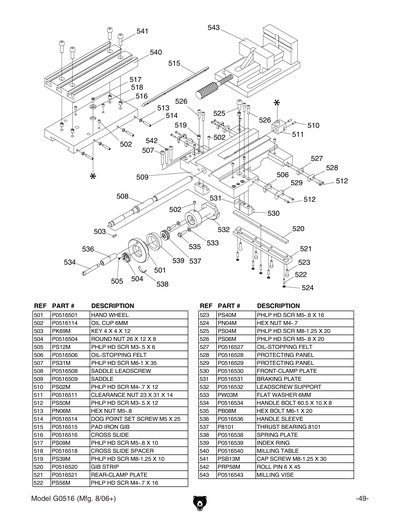

Parts for G0516 - Combo Lathe w/ Milling Attachment
If you cannot locate your part below, please contact our tech support
department at
techsupport@grizzly.com
or 570-546-9663.
Please note: All parts ship out of our Springfield, Missouri facility.
1069-1
SCREEN FOR ELECTRICAL BOX

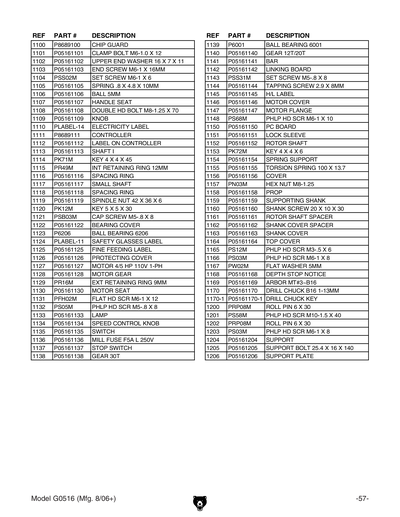

1071
BELLEVILLE WASHER 24MM BLACK
1108
DOUBLE HD BOLT M8-1.25 X 70
1111
CONTROLLER BOX W/ELECTRICAL
1124
SAFETY GLASSES 2W X 3.3H V1
113
SHOULDER BOLT 21 X 8 X 25
1134
SPEED KNOB W/ POTENTIOMETER F4K7 WH24-2
1137
E-STOP BUTTON KEDU 02A1131
1155
TORSION SPRING 100 X 13.7

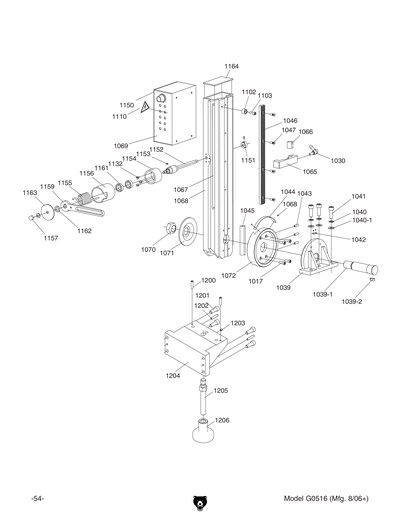

1169
DRILL CHUCK ARBOR MT3 X JT33, 110MM L
1170-1
DRL CHK KEY 7.92MM TH 11T SD-16.2MM
1205
SUPPORT BOLT 25.4 X 16 X 140
1302
GEAR CHANGE LABEL V2.03.08
1306
READ MANUAL 2W X 3.3H V2.07.05
1308
SAFETY GLASSES 2W X 3.3H V1
1309
GRIZZLY LABEL OVAL PLASTIC 3 9/16 X 1
1311
MM CONVERSION CHART 3.6W X 5.5H
135
LEADSCREW LONG14 X 16 X 79.2
144
SUPPORT BOLT 25.4 X 16 X 140
158
*DISCD*LATHE FUSE F25A 250V V1
Item is no longer available
158V2
LATHE FUSE 250V 20A SLOW-BLOW
159V2
ROTARY SWITCH (3-POS) V2.01.03
203
*DISCD*E-STOP BUTTON W/ON-OFF KEDU JD3
Item is no longer available
215
TAPER ROLLER BEARING 32007
221
*DISCD*HEADSTOCK BODY W/LIP FOR PLATE V1
Item is no longer available
221V2
HEADSTCK BODY W/O LIP FOR PLATE V2.09.10
242
COMPRESS SPRING 8.2 X 1.4 X 33
245
*DISCD*PLATE FOR SWITCHES W/O LIP V1
Item is no longer available
245V2
PLATE FOR SWITCHES W/LIP V2.09.10
252
ROTATABLE SPACER HEX NUT M10-1.5
261
WRENCH 17 X 19MM OPEN-ENDS
262
WRENCH 12 X 14MM OPEN-ENDS
263
WRENCH 8 X 10MM OPEN-ENDS

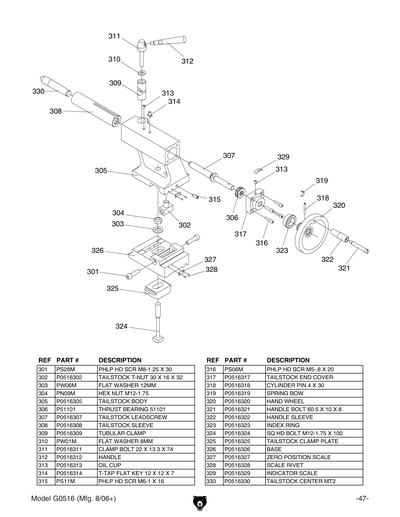

302
TAILSTOCK T-NUT 30 X 16 X 32
311
CLAMP BOLT 22 X 13.3 X 74
314
T-TAP FLAT KEY 12 X 12 X 7
321
HANDLE BOLT 60.5 X 10 X 8
324
SQ HD BOLT M12-1.75 X 100
328
RIVET 2 X 4MM NAMEPLATE, STEEL

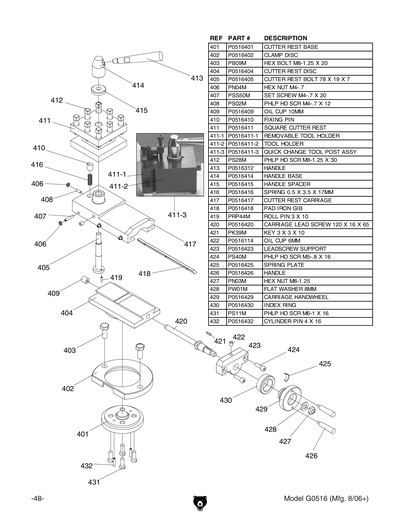

405
CUTTER REST BOLT 78 X 19 X 7
407
*DISCD*SET SCREW M4-.7 X 20
Item is no longer available
411-1
*DISCD*REMOVABLE TOOL HOLDER
Item is no longer available
411-3
QUICK CHANGE TOOL POST ASSY
420
CARRIAGE LEAD SCREW 120 X 16 X 65
511
CLEARANCE NUT 23 X 31 X 14
514
MILLING TABLE SET SCREW M5-.8
534
HANDLE BOLT 60.5 X 10 X 8
603
COMPRESS SPRING 6.1 X 4 X 2.5
610
HANDLE BOLT 60.5 X 10 X 8
811
KNURLING BOLT 20 X 5 X 23

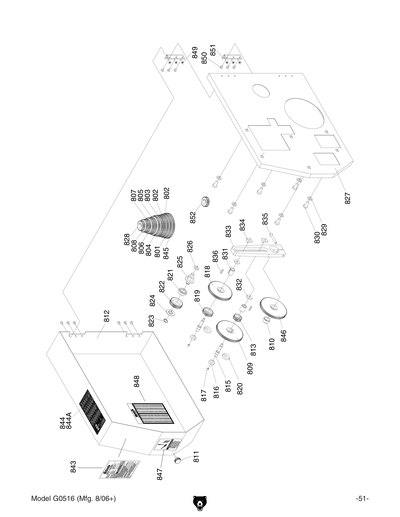

812V2
DRIVE/GEARBOX COVER V2.08.16
825
FIXED SHAFT BOLT 30 X 10 X 41
827V2
HINGE SUPPORT PLATE V2.08.16
831
SLIDING BEARING 16 X 9 X 20
834
ADJUST SHAFT NUT 15 X 8 X 16
844
*DISCD*GEAR/SPEED CHANGE LABEL V1
Item is no longer available
844A
GEAR CHANGE LABEL V2.03.08
848
MM CONVERSION CHART 3.6W X 5.5H
903
MOTOR 4/5HP 110V 1-PH V2.11.09
903V2
MOTOR 4/5HP 110V 1-PH V2.11.09
907
KEYWAY SHAFT SPACER 37 X 16 X 2.5
913
*DISCD*COUNTER PULLEY V1
Item is no longer available
913V2
COUNTER PULLEY 16MM DIA V2.09.10
914
COUNTER PULLEY 16MM DIA V2.09.10
944
TIMING BELT 1.5 X 124 X 15MM
947
***SEE EXT DESCRIPTION***
Item is no longer available
947V2
POWER CORD MOUNT PLATE V2.08.16
949-1
*DISCD*COLLET NUT
Item is no longer available
979
POWER CORD 16G 3W 100" 5-15P
980
STRAIN RELIEF M16-1.5 TYPE-3
986
RING TERMINAL CONNECTOR 5MM
BOX2
COMPLETE MILL/DRILL ATTACH BOX 2
