Parts for G0642 - 15-Bit Line Boring Machine

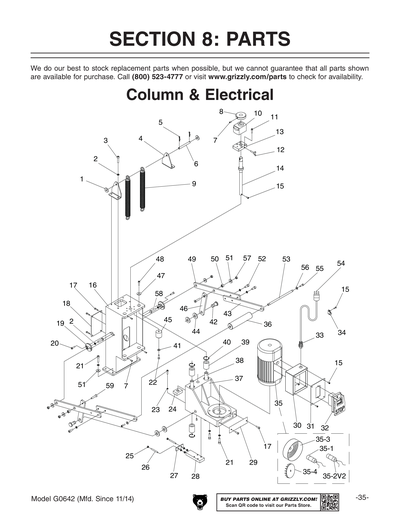

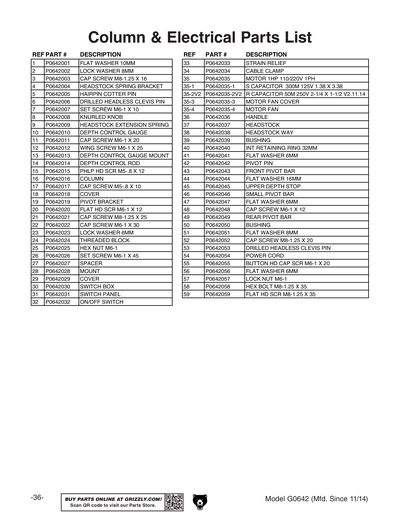

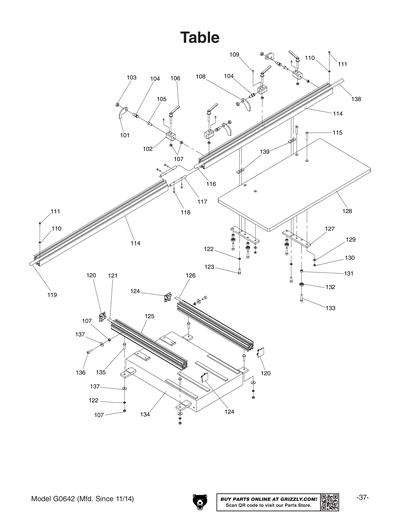

Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642
Part Diagram for G0642

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
FLAT WASHER 10MM
Price
N/A
2
LOCK WASHER 8MM
Price
N/A
3
CAP SCREW M8-1.25 X 16
Price
N/A
4
HEADSTOCK SPRING BRACKET
Price
$10.65
5
Price
$1.60
6
DRILLED HEADLESS CLEVIS PIN
Price
$8.50
7
SET SCREW M6-1 X 10
Price
N/A
8
Price
$13.30
9
HEADSTOCK EXTENSION SPRING 3.5 X 195 X 2
Price
N/A
10
Price
$116.55
11
CAP SCREW M6-1 X 20
Price
N/A
12
Price
$1.60
13
DEPTH CONTROL GAUGE MOUNT
Price
$40.20
14
Price
$35.35
15
PHLP HD SCR M5-.8 X 12
Price
N/A
16
Price
$371.65
17
CAP SCREW M5-.8 X 10
Price
N/A
18
COVER
Price
N/A
19
Price
$16.65
20
FLAT HD SCR M6-1 X 12
Price
N/A
21
CAP SCREW M8-1.25 X 25
Price
N/A
22
CAP SCREW M6-1 X 30
Price
N/A
23
LOCK WASHER 6MM
Price
N/A
24
Price
$11.20
25
HEX NUT M6-1
Price
N/A
26
SET SCREW M6-1 X 45
Price
N/A
27
Price
$1.60
28
Price
$39.00
29
Price
$4.85
30
Price
$57.70
31
Price
$15.45
32
Paddle Switch 120/230V
Price
N/A
33
STRAIN RELIEF PG11 TYPE-6 ST
Price
$2.75
34
Price
$1.60
35
MOTOR 1HP 110V/220V 1-PH
Price
$497.90
35-1
S CAPACITOR 300M 125V 1-3/8 X 2-5/8
Price
$29.00
35-2
*DISCD*R CAP30M 250V 1-3/8 X 2-11/16 V1
Item is no longer available
Price
N/A
35-2V2
R CAP 50M 250V 2-1/4 X 1-1/2 V2.11.14
Price
$25.40
35-3
Price
$11.50
35-4
MOTOR FAN
Price
N/A
36
Price
$20.85
37
Price
$583.90
38
Price
$54.10
39
Price
$13.30
40
INT RETAINING RING 32MM
Price
N/A
41
FLAT WASHER 6MM
Price
N/A
42
Price
$18.15
43
Price
$16.65
44
FLAT WASHER 16MM
Price
N/A
45
Price
$3.65
46
Price
$18.75
47
FLAT WASHER 6MM
Price
N/A
48
CAP SCREW M6-1 X 12
Price
N/A
49
Price
$22.95
50
Price
$4.30
51
FLAT WASHER 8MM
Price
N/A
52
CAP SCREW M8-1.25 X 20
Price
N/A
53
DRILLED HEADLESS CLEVIS PIN
Price
$10.90
54
Price
$18.75
55
BUTTON HD CAP SCR M6-1 X 20
Price
N/A
56
FLAT WASHER 6MM
Price
N/A
57
LOCK NUT M6-1
Price
N/A
58
HEX BOLT M8-1.25 X 35
Price
N/A
59
FLAT HD SCR M8-1.25 X 35
Price
N/A

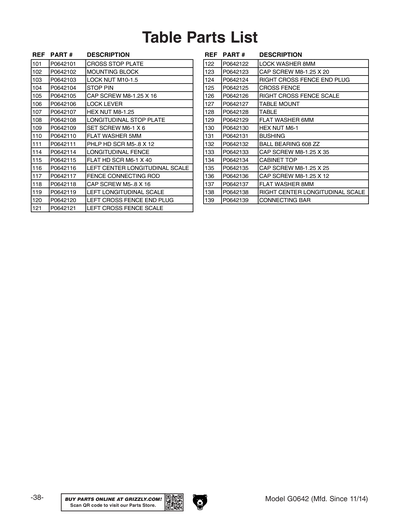

101
Price
$23.25
102
Price
$126.80
103
LOCK NUT M10-1.5
Price
N/A
104
Price
$18.15
105
CAP SCREW M8-1.25 X 16
Price
N/A
106
Price
$14.50
107
HEX NUT M8-1.25
Price
N/A
108
LONGITUDINAL STOP PLATE
Price
$14.50
109
SET SCREW M6-1 X 6
Price
N/A
110
FLAT WASHER 5MM
Price
N/A
111
PHLP HD SCR M5-.8 X 12
Price
N/A
114
Price
$158.95
115
FLAT HD SCR M6-1 X 40
Price
N/A
116
LONGITUDINAL SCALE LEFT
Price
N/A
117
Price
$25.40
118
CAP SCREW M5-.8 X 16
Price
N/A
119
LONGITUDINAL SCALE LEFT
Price
$18.15
120
RAIL PLUG LEFT
Price
N/A
121
Price
$11.85
122
LOCK WASHER 8MM
Price
N/A
123
CAP SCREW M8-1.25 X 20
Price
N/A
124
RAIL PLUG RIGHT
Price
N/A
125
Price
$64.35
126
LONGITUDINAL SCALE LEFT
Price
N/A
127
Price
$27.80
128
Price
$137.70
129
FLAT WASHER 6MM
Price
N/A
130
HEX NUT M6-1
Price
N/A
131
Price
$88.80
132
Bearing - 22mm x 8mm
Price
N/A
133
CAP SCREW M8-1.25 X 35
Price
N/A
134
Price
$439.00
135
CAP SCREW M8-1.25 X 25
Price
N/A
136
CAP SCREW M8-1.25 X 12
Price
N/A
137
FLAT WASHER 8MM
Price
N/A
138
LONGITUDINAL SCALE CENTER RIGHT
Price
$12.40
139
Price
$13.95

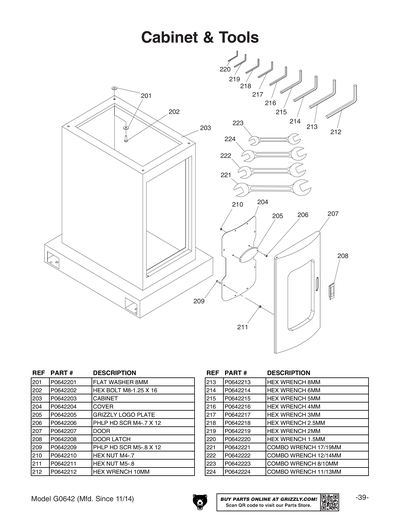

201
FLAT WASHER 8MM
Price
N/A
202
HEX BOLT M8-1.25 X 16
Price
N/A
203
Price
$490.25
204
Price
$36.25
205
Price
$2.90
206
PHLP HD SCR M4-.7 X 12
Price
N/A
207
Price
$243.70
208
Price
$7.60
209
PHLP HD SCR M5-.8 X 12
Price
N/A
210
HEX NUT M4-.7
Price
N/A
211
HEX NUT M5-.8
Price
N/A
212
HEX WRENCH 10MM
Price
N/A
213
HEX WRENCH 8MM
Price
N/A
214
HEX WRENCH 6MM
Price
N/A
215
HEX WRENCH 5MM
Price
N/A
216
HEX WRENCH 4MM
Price
N/A
217
HEX WRENCH 3MM
Price
N/A
218
HEX WRENCH 2.5MM
Price
N/A
219
HEX WRENCH 2MM
Price
N/A
220
HEX WRENCH 1.5MM
Price
N/A
221
WRENCH 17 X 19MM OPEN-ENDS
Price
N/A
222
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
223
WRENCH 8 X 10MM OPEN-ENDS
Price
N/A
224
WRENCH 11 X 13MM OPEN-ENDS
Price
N/A

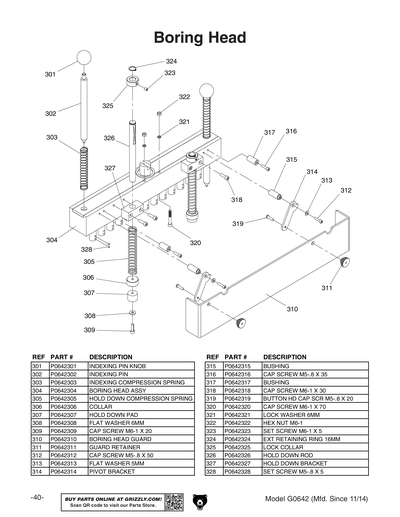

301
Price
$1.60
302
Price
$17.85
303
INDEXING COMPRESSION SPRING
Price
$4.30
304
Price
$2,241.55
305
HOLD DOWN COMPRESSION SPRING
Price
$5.50
306
Price
$7.60
307
Price
$2.75
308
FLAT WASHER 6MM
Price
N/A
309
CAP SCREW M6-1 X 20
Price
N/A
310
Price
$43.25
311
Price
$15.15
312
CAP SCREW M5-.8 X 50
Price
N/A
313
FLAT WASHER 5MM
Price
N/A
314
Price
$11.20
315
Price
$7.00
316
CAP SCREW M5-.8 X 35
Price
N/A
317
Price
$4.30
318
CAP SCREW M6-1 X 30
Price
N/A
319
BUTTON HD CAP SCR M5-.8 X 20
Price
N/A
320
CAP SCREW M6-1 X 70
Price
N/A
321
LOCK WASHER 6MM
Price
N/A
322
HEX NUT M6-1
Price
N/A
323
SET SCREW M6-1 X 5
Price
N/A
324
EXT RETAINING RING 16MM
Price
N/A
325
LOCK COLLAR
Price
N/A
326
Price
$10.90
327
Price
$20.30
328
SET SCREW M5-.8 X 5
Price
N/A
329
GREASE FITTING 1/4 - 28
Price
$1.60

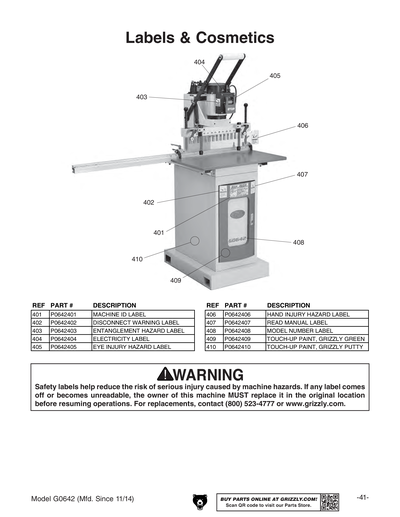

401
Price
$16.40
402
DISCONNECT WARNING LABEL
Price
$1.05
403
ENTANGLEMENT HAZARD LABEL
Price
$1.05
404
ELECTRICITY 1.4W X 1.2H
Price
N/A
405
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
406
HAND INJURY HAZARD LABEL
Price
$1.05
407
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
408
Price
$1.05
409
N/S GRIZZLY GREEN G1023S
Price
N/A
410
GREY PUTTY REF G0504
Price
N/A
MAN
Price
$11.50
