Parts for G0696X - 12" 5 HP 220V Extreme Series Table Saw
If you cannot locate your part below, please contact our tech support
department at
techsupport@grizzly.com
or 570-546-9663.
Please note: All parts ship out of our Springfield, Missouri facility.
5
STRAIN RELIEF PG16 TYPE-6 ST
6

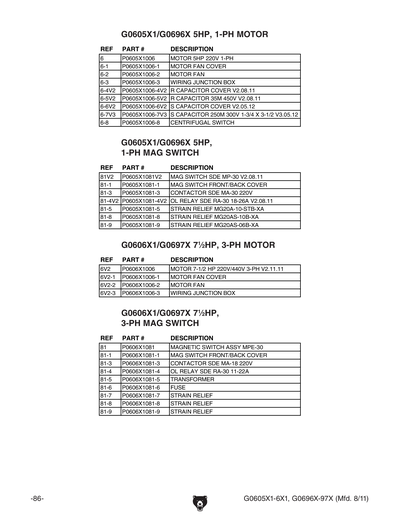

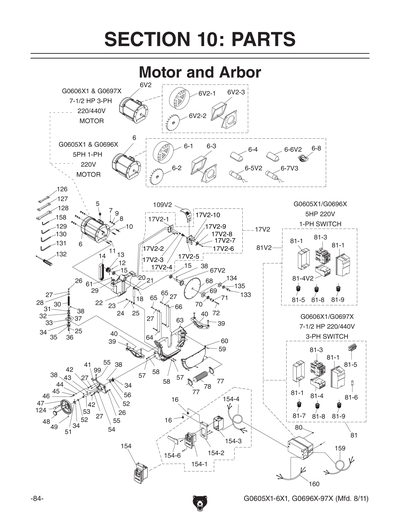

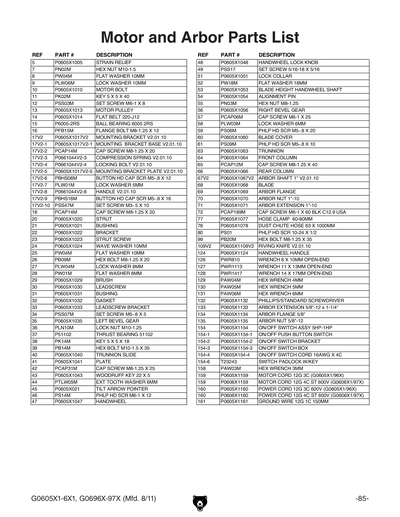

MOTOR 5HP 220V 1-PH V2.11.19
6-1
MOTOR 5HP 220V 1-PH V2.11.19
6-2
MOTOR 5HP 220V 1-PH V2.11.19
6-3
MOTOR 5HP 220V 1-PH V2.11.19
6-4
MOTOR 5HP 220V 1-PH V2.11.19
6-4V2
MOTOR 5HP 220V 1-PH V2.11.19
6-5
MOTOR 5HP 220V 1-PH V2.11.19
6-5V2
R CAPACITOR 35M 450V 2 X 3-1/2
6-6
MOTOR 5HP 220V 1-PH V2.11.19
6-7
MOTOR 5HP 220V 1-PH V2.11.19
6-7V2
MOTOR 5HP 220V 1-PH V2.11.19
6-8
MOTOR 5HP 220V 1-PH V2.11.19
6V2
MOTOR 5HP 220V 1-PH V2.11.19
6V2-5
R CAPACITOR 35M 450V 2 X 3-1/2
6V2-7
S CAPACITOR 400M 250V 1-3/4 X 3-13/16
17
*DISCD*SPLITTER MOUNTING BRKT V1.02.09
17V2
MOUNTING BRACKET V2.01.10
17V2-1
MOUNTING BRACKET BASE V2.01.10
17V2-3
COMPRESSION SPRING V2.01.10
17V2-5
MOUNTING BRACKET PLATE V2.01.10
17V2-6
BUTTON HD CAP SCR M5-.8 X 12
17V2-9
BUTTON HD CAP SCR M5-.8 X 16
19
*DISCD*MOUNTING BOLT V1.02.09
53
BLADE HEIGHT HANDWHEEL SHAFT
72
CAP SCREW M6-1 X 60 BLK C12.9 USA
78
DUST CHUTE HOSE 63 X 1000MM
81
MAG SWITCH SDE MP-30 5HP 1PH 23A
81-1
MAG SWITCH FRONT/BACK COVER
81-2
MAG SWITCH FRONT/BACK COVER
81-4
*DISCD*OL RELAY SDE RA-30 22~34 V1
81-4V2
OL RELAY SDE RA-30 18-26A V2.08.11
81-5
STRAIN RELIEF M20 TYPE-6 ST
81-8
STRAIN RELIEF M20 TYPE-6 ST
81-9
STRAIN RELIEF M20 TYPE-6 ST
88-8
DIGITAL READOUT CORD 18 AWG X 2C
95
STRAIN RELIEF PG13.5 TYPE-6 ST
103
*DISCD*TABLE INSERT V1.02.09
103V2

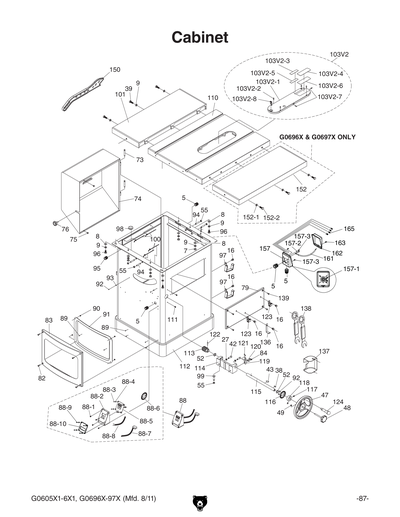

TABLE INSERT ASSY V2.01.10
103V2-3
LEFT PLATE W/ TAPE V2.01.10
103V2-4
RIGHT PLATE W/ TAPE 35MM V2.01.10
103V2-5
LEFT PLATE W/ TAPE V2.01.10
103V2-6
RIGHT PLATE W/ TAPE 35MM V2.01.10
109
*DISCD*RIVING KNIFE V1.02.09
123

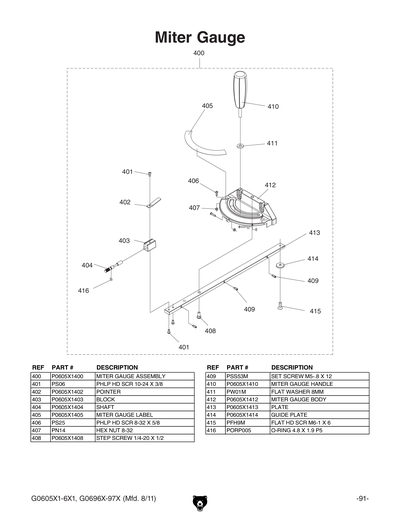

MITER GAUGE MOUNTING BRACKET
126
WRENCH 8 X 10MM OPEN-ENDS
127
WRENCH 11 X 13MM OPEN-ENDS
128
WRENCH 14 X 17MM OPEN-ENDS
132
SCREWDRIVER PHILLIPS/STANDARD
154
ON/OFF SWITCH ASSY 5HP-1HP
154-1
ON/OFF PUSH BUTTON SWITCH
154-4
SWITCH CORD ON/OFF 14AWG X 3C
154-6
Switch Disabling Lock 3/16" Shackle
200V2

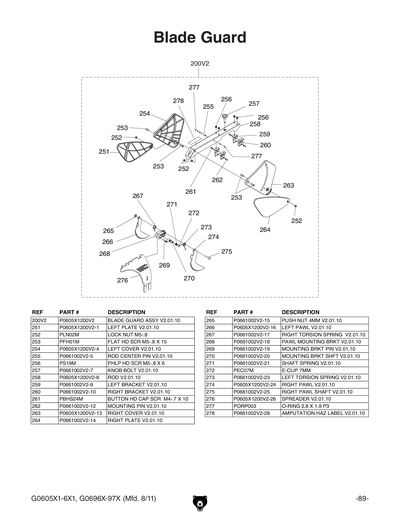

BLADE GUARD ASSY V2.01.10
200V2-11
BUTTON HD CAP SCR M4-.7 X 10
200V2-17
RIGHT TORSN SPRING V2.01.10
200V2-18
PAWL MOUNTING BRKT V2.01.10
200V2-19
MOUNTING BRKT PIN V2.01.10
200V2-20
MOUNTING BRKT SHFT V2.01.10
200V2-23
LEFT TORSION SPRING V2.01.10
200V2-25
RIGHT PAWL SHAFT V2.01.10
200V2-28
AMPUTATION HAZ LABEL V2.01.10
200V3
BLADE GUARD ASSY V4.07.21
200V3-14
KNOB BOLT 3-LOBE, M6-1 X 35
200V3-22
ANTI-KICKBACK PAWL (LEFT)
200V3-27
ANTI-KICKBACK PAWL (RIGHT)
200V3-33
BLADE GUARD WARNING LABEL
200V4
BLADE GUARD ASSY V4.07.21
200V4-14
KNOB BOLT 3-LOBE, M6-1 X 35
200V4-22
ANTI-KICKBACK PAWL (LEFT)
200V4-27
ANTI-KICKBACK PAWL (RIGHT)
200V4-33
BLADE GUARD WARNING LABEL
200V4-4
BLADE GUARD COVER (RIGHT)
201
BLADE GUARD ASSY V2.01.10
202
BLADE GUARD ASSY V2.01.10
203
BLADE GUARD ASSY V2.01.10
204
BLADE GUARD ASSY V2.01.10
205
BLADE GUARD ASSY V2.01.10
206
BLADE GUARD ASSY V2.01.10
207
BLADE GUARD ASSY V2.01.10
208
BLADE GUARD ASSY V2.01.10
209
BLADE GUARD ASSY V2.01.10
210
BLADE GUARD ASSY V2.01.10
211
BLADE GUARD ASSY V2.01.10
212
BLADE GUARD ASSY V2.01.10
213
BLADE GUARD ASSY V2.01.10
214
BLADE GUARD ASSY V2.01.10
215
BLADE GUARD ASSY V2.01.10
225
BLADE GUARD ASSY V2.01.10
261
BUTTON HD CAP SCR M4-.7 X 10
267
RIGHT TORSN SPRING V2.01.10
268
PAWL MOUNTING BRKT V2.01.10
269
MOUNTING BRKT PIN V2.01.10
270
MOUNTING BRKT SHFT V2.01.10
273
LEFT TORSION SPRING V2.01.10
275
RIGHT PAWL SHAFT V2.01.10
278
AMPUTATION HAZ LABEL V2.01.10
500
COMPLETE BOX 2 OF 3 FOR G0696X
700

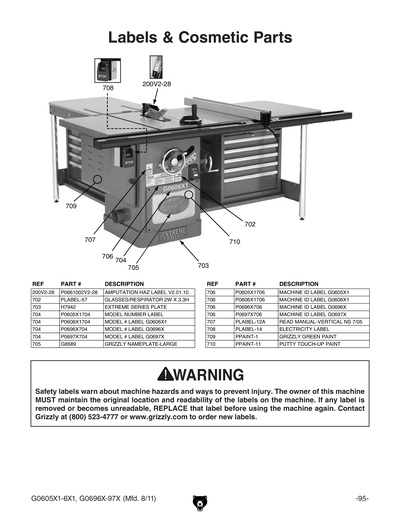

GUARD AND ANTI-KICKBACK LABEL
701
DISCONNECT POWER-BLADE CHANGE LABEL
702
GLASSES/RESPIRATOR 2W X 3.3H
707
READ MANUAL 2W X 3.3H V2.07.05
BOX2
COMPLETE BOX 2 OF 3 FOR G0696X
BOX3
COMPLETE BOX 3 OF 3 FOR G0696X
MAN
MANUAL G0605X1-97X MFD-2/9-8/11 V1.02.09
