Parts for G0931 - 47" x 47" CNC Router With T-Slot Table

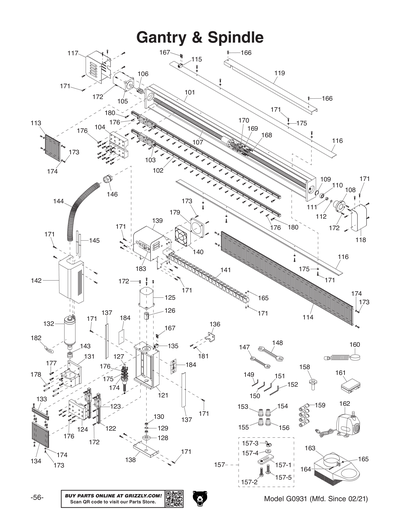

Part Diagram for G0931

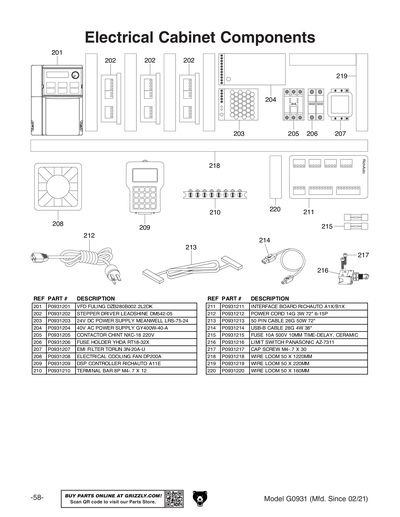

Part Diagram for G0931

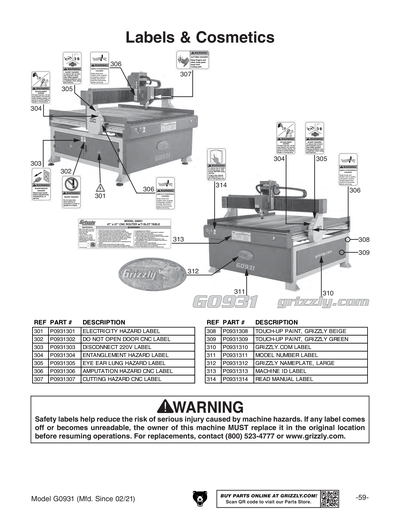

Part Diagram for G0931

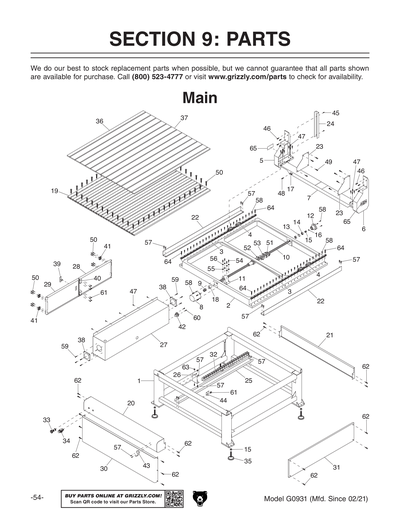

Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931
Part Diagram for G0931

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$668.15
2
Price
$1,882.45
3
LINEAR GUIDEWAY PMI MSA20-1470
Price
$93.15
4
GUIDEWAY CARRIAGE MSA20A
Price
$26.25
5
GANTRY SUPPORT COLUMN LEFT
Price
$495.65
6
GANTRY SUPPORT COLUMN RIGHT
Price
$495.65
7
Price
$891.25
8
STEPPER MOTOR 86HB76-14
Price
$139.15
9
FLEXIBLE SHAFT COUPLER 14 X 15MM
Price
$51.75
10
BALL SCREW TBI SFU2510-1420
Price
$207.00
11
BALL SCREW TBI SFU2510-1420
Price
N/A
12
BALL SCREW TBI SFU2510-1420
Price
N/A
13
INT RETAINING RING 22MM
Price
N/A
14
BALL BEARING 6202ZZ
Price
N/A
15
HEX NUT M16-2
Price
N/A
16
Price
$1.90
17
PROXIMITY SWITCH OMRON TL-Q5MCI-Z
Price
$22.70
18
Price
$2.60
19
Price
$267.40
20
Price
$125.10
20V2
Price
$99.85
21
Price
$111.45
22
Price
$111.45
23
Price
$83.10
24
Price
$66.90
25
Price
$80.50
26
Price
$9.00
27
Price
$70.15
28
ELECTRICAL CABINET DOOR LEFT
Price
$49.25
29
ELECTRICAL CABINET DOOR RIGHT
Price
$49.25
30
Price
$18.00
31
Price
$10.10
32
Price
$35.70
33
E-STOP BUTTON YJ139-XB2 30MM
Price
$8.65
34
ON BUTTON YJ139-LA38 30MM GRN
Price
$17.45
35
Price
$6.50
36
Price
$8.95
37
Price
$111.45
38
Price
$1.90
39
Price
$4.70
40
SPRING-LOADED SLIDE-BOLT LATCH
Price
$6.90
41
Price
$4.70
42
POWER RECEPTACLE 250V IEC C14
Price
$2.60
43
Price
$2.60
44
PROXIMITY SWITCH BRACKET
Price
$13.70
45
SHOULDER SCREW M6-1 X 24, 6 X 24
Price
$1.90
46
Price
$1.90
47
CAP SCREW M6-1 X 20
Price
N/A
48
CAP SCREW M4-.7 X 25
Price
N/A
49
BUTTON HD CAP SCR M5-.8 X 10
Price
N/A
50
FLAT HD CAP SCR M5-.8 X 12
Price
N/A
51
CAP SCREW M6-1 X 30
Price
N/A
52
FLAT WASHER 6MM
Price
N/A
53
LOCK WASHER 6MM
Price
N/A
54
CAP SCREW M8-1.25 X 34
Price
N/A
55
FLAT WASHER 8MM
Price
N/A
56
LOCK WASHER 8MM
Price
N/A
57
CAP SCREW M5-.8 X 10
Price
N/A
58
CAP SCREW M5-.8 X 20
Price
N/A
59
FLAT HD SCR M5-.8 X 10
Price
N/A
60
PHLP HD SCR M4-.7 X 10
Price
N/A
61
CAP SCREW M4-.7 X 10
Price
N/A
62
BUTTON HD CAP SCR M5-.8 X 8
Price
N/A
63
HEX NUT M5-.8
Price
N/A
64
CAP SCREW M8-1.25 X 35
Price
N/A
65
Price
$1.25
101
Price
$490.20
102
LINEAR GUIDEWAY PMI MSA20-1520
Price
$44.60
103
GUIDEWAY CARRIAGE MSA20A
Price
N/A
104
Price
$40.25
105
STEPPER MOTOR 86HB76-14
Price
N/A
106
FLEXIBLE SHAFT COUPLER 14 X 15MM
Price
N/A
107
BALL SCREW TBI SFU2519-1620
Price
$244.75
108
Price
$9.00
109
INT RETAINING RING 22MM
Price
N/A
110
BALL BEARING 6202ZZ
Price
N/A
111
HEX NUT M16-2
Price
N/A
112
FLAT WASHER 16MM SS
Price
N/A
113
Price
$24.85
114
GANTRY DUST COVER
Price
N/A
115
PROXIMITY SWITCH OMRON TL-Q5MCI-Z
Price
N/A
116
Price
$22.35
117
STEPPER MOTOR COVER LEFT
Price
$18.00
118
STEPPER MOTOR COVER RIGHT
Price
$18.00
119
Price
$13.70
121
Price
$94.50
122
LINEAR GUIDEWAY PMI MSA20-260
Price
$44.60
123
GUIDEWAY CARRIAGE MSA20A
Price
N/A
124
Price
$40.15
125
STEPPER MOTOR 86HB76-14
Price
N/A
126
RIGID SHAFT COUPLING 10 X 14MM
Price
$51.45
127
BALL SCREW TBI SFU1605-262
Price
$98.15
128
Price
$66.90
129
INT RETAINING RING 22MM
Price
N/A
130
Bearing - 22mm x 8mm
Price
N/A
131
Price
$11.20
132
SPINDLE MOTOR 3HP 220V 3-PH
Price
$820.90
132-1
SPINDLE POWER CABLE CONNECTOR
Price
$22.35
133
Price
$44.60
134
SPINDLE DUST COVER
Price
N/A
135
PROXIMITY SWITCH OMRON TL-Q5MCI-Z
Price
N/A
136
PROXIMITY SWITCH BRACKET
Price
$142.70
137
SPINDLE DUST COVER BAFFLE
Price
$31.35
138
Price
$26.75
139
Price
$22.35
140
ELECTRICAL COOLING FAN DP200A
Price
$15.15
141
Price
$44.60
142
Price
$111.45
143
Price
$13.40
144
Price
$17.90
145
COOLANT TUBE 6MM ID X 8MM OD
Price
$2.60
146
STRAIN RELIEF TYPE-3 PG31
Price
$2.25
147
WRENCH 18 X 21MM OPEN-ENDS
Price
$4.35
148
WRENCH 27 X 30MM OPEN-ENDS
Price
N/A
149
HEX WRENCH 3MM
Price
N/A
150
HEX WRENCH 4MM
Price
N/A
151
HEX WRENCH 5MM
Price
N/A
152
HEX WRENCH 6MM
Price
N/A
153
Price
$8.35
154
Price
$8.35
155
Price
$8.35
156
Price
$8.35
157
Price
$2.20
157-1
Price
$2.60
157-2
HEX BOLT M8-1.25 X 50
Price
N/A
157-3
WING NUT M8-1.25
Price
N/A
157-4
FLAT WASHER 8MM
Price
N/A
157-5
Price
$1.90
158
SPOILBOARD CUTTER 6 X 22MM
Price
$7.95
159
QUICK-DISCONNECT TUBE COUPLING 8MM
Price
$9.00
160
Price
$22.35
161
ENGRAVING BITS 1/8" (10 PC)
Price
$41.40
162
COOLANT PUMP WY-4500 100W
Price
$89.15
163
Price
$66.90
163-1
DUST SHOE BRUSH (1 METER)
Price
$22.35
164
CAP SCREW M5-.8 X 45
Price
N/A
165
HEX NUT M5-.8
Price
N/A
166
CAP SCREW M6-1 X 35
Price
N/A
167
CAP SCREW M4-.7 X 25
Price
N/A
168
CAP SCREW M6-1 X 30
Price
N/A
169
LOCK WASHER 6MM
Price
N/A
170
FLAT WASHER 6MM
Price
N/A
171
BUTTON HD CAP SCR M5-.8 X 10
Price
N/A
172
CAP SCREW M5-.8 X 20
Price
N/A
173
FLAT HD CAP SCR M5-.8 X 6
Price
$1.90
174
FLAT WASHER 5MM
Price
N/A
175
LOCK WASHER 5MM
Price
N/A
176
CAP SCREW M5-.8 X 25
Price
N/A
177
CAP SCREW M8-1.25 X 20
Price
N/A
178
SHOULDER SCREW M6-1 X 24, 6 X 14
Price
$1.90
179
ELECTRICAL FAN COVER
Price
N/A
180
CAP SCREW M8-1.25 X 35
Price
N/A
181
CAP SCREW M5-.8 X 10
Price
N/A
182
SPINDLE DIRECTION LABEL
Price
$1.25
183
Price
$1.25
184
Price
$1.25
201
VFD FOLINN BD612-2R2-2-DK V2.11.23
Price
N/A
201V2
VFD FOLINN BD612-2R2-2-DK V2.11.23
Price
$617.05
202
Price
$154.60
202V2
STEPPER DRIVER LS DM542-05 V2.05.24
Price
$106.95
203
24V DC POWER SUPPLY MEANWELL LRS-75-24
Price
$52.90
204
40V AC POWER SUPPLY GY400W-40-A
Price
$114.70
205
CONTACTOR CHINT NXC-18 220V
Price
$39.95
206
FUSE HOLDER YHDA RT18-32X
Price
$8.95
207
EMI FILTER TORUN 3N-20A-U
Price
$43.50
207V2
EMI FILTER MT4L2-20A-S V2.11.23
Price
$35.65
208
ELECTRICAL COOLING FAN DP200A
Price
N/A
209
DSP CONTROLLER RICHAUTO A11E
Price
$950.00
210
TERMINAL BAR 8P M4-.7 X 12
Price
$44.60
211
INTERFACE BOARD RICHAUTO A1X/B1X
Price
$222.85
212
POWER CORD 14G 3W 72" 6-15P
Price
$70.15
213
50 PIN CABLE 26G 50W 72"
Price
$27.00
214
Price
$18.00
215
FUSE 10A 500V 10MM TIME-DELAY, CERAMIC
Price
$1.90
216
LIMIT SWITCH PANASONIC AZ-7311
Price
$3.65
217
CAP SCREW M4-.7 X 30
Price
N/A
218
Price
$9.00
219
Price
$4.70
220
Price
$3.65
301
ELECTRICITY 0.7W X 0.6H
Price
N/A
302
DO NOT OPEN DOOR CNC LABEL
Price
$4.10
303
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
304
ENTANGLEMENT HAZARD 1.5W X 2.5H
Price
N/A
305
EYE/EAR/LUNG 1.5W X 2.5H
Price
N/A
306
AMPUTATION HAZARD CNC LABEL
Price
$4.10
307
CUTTING HAZARD CNC LABEL
Price
$4.10
308
BEIGE REF G0555
Price
N/A
309
N/S GRIZZLY GREEN G1023S
Price
N/A
310
GRIZZLY.COM LABEL 16.25",BEIGE
Price
N/A
311
Price
$16.40
312
Nameplate - Large
Price
N/A
313
Price
$16.40
314
READ MANUAL 1.5W X 2.5H
Price
N/A
MAN
MANUAL G0931 MFD 02.21-09.24 V1.04.22
Price
$22.65
MANV2
MANUAL G0931 MFD 10.24+ V2.07.25
Price
$22.65
