Parts for G0959 - 12" Combo Planer/Jointer with Helical Cutterhead

Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959
Part Diagram for G0959

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
PHLP HD SCR M5-.8 X 10
Price
N/A
2
CORD HOOK
Price
N/A
3
Price
$78.75
4
POWER CORD 14G 3W 36" 5-15P
Price
$34.20
5
STRAIN RELIEF TYPE-3 M16-1.5
Price
N/A
6
CAP SCREW M5-.8 X 10
Price
N/A
7
HEX NUT M8-1.25
Price
N/A
8
FOOT (RUBBER)
Price
N/A
9
FLAT WASHER 8MM
Price
N/A
10
CAP SCREW M8-1.25 X 16
Price
N/A
11
Price
$1.90
12
Price
$9.75
13
HANDLE CAP
Price
N/A
14
PLANER TABLE ELEVATION CRANK
Price
$9.75
15
Price
$1.90
16
Price
$1.90
17
Price
$11.20
18
Price
$136.25
19
Price
$30.60
20
HEX NUT M5-.8
Price
N/A
21
FLAT WASHER 5MM
Price
N/A
22
Price
$1.90
23
CAP SCREW M5-.8 X 16
Price
N/A
24
Price
$80.50
25
PHLP HD SCR M6-1 X 12
Price
N/A
26
FLAT WASHER 6MM
Price
N/A
27
HEX NUT M6-1
Price
N/A
28
LOCK WASHER 6MM
Price
N/A
29
FLAT WASHER 6MM
Price
N/A
30
Price
$1.90
31
Price
$1.90
32
SHOULDER SCREW M6-1 X 15, 6 x 27.5
Price
$2.90
33
Price
$1.90
34
FLAT WASHER 5MM
Price
N/A
35
LOCK NUT M5-.8
Price
N/A
36
CHAIN 102L X 12.7 TYPE 081
Price
$15.85
37
CAP SCREW M6-1 X 10
Price
N/A
38
FLAT WASHER 6MM
Price
N/A
39
Price
$6.15
40
Price
$154.95
40-1
MOTOR BRUSH
Price
N/A
40-2
MOTOR BRUSH CAP
Price
N/A
41
FLAT WASHER 5MM
Price
N/A
42
LOCK WASHER 5MM
Price
N/A
43
CAP SCREW M5-.8 X 10
Price
N/A
44
MOTOR PULLEY
Price
N/A
45
BUSHING (RUBBER)
Price
N/A
46
Price
$80.50
47
THICKNESS SCALE (PLANER
Price
$1.90
48
DEPTH-OF-CUT SCALE (JOINTER)
Price
N/A
49
STANDOFF-HEX MM M5-.8 X 96, 7
Price
$1.90
50
CORD CLAMP
Price
N/A
51
CAP SCREW M5-.8 X 10
Price
N/A
52
TAP SCREW M3.5 X 13
Price
N/A
53
CRANK HANDLE BRACKET
Price
N/A
54
TAP SCREW M3.5 X 13
Price
N/A
55
JUNCTION BOX (BACK)
Price
N/A
56
JUNCTION BOX (FRONT)
Price
N/A
57
TERMINAL BAR 4P
Price
N/A
58
TAP SCREW 2.9 X 19
Price
N/A
59
CIRCUIT BREAKER ZHONGZUI 15A 125/250V
Price
N/A
60
TAP SCREW 2.9 X 19
Price
N/A
61
SWITCH MOUNTING PLATE
Price
N/A
62
TAP SCREW 2.9 X 9.5
Price
N/A
63
STRAIN RELIEF TYPE-3 M16-1.5
Price
N/A
64
CAP SCREW M5-.8 X 10
Price
N/A
65
INT TOOTH WASHER 5MM
Price
N/A
66
FLAT WASHER 5MM
Price
N/A
67
LOCK WASHER 5MM
Price
N/A
68
PHLP HD SCR M5-.8 X 10
Price
N/A
69
Price
$1.90
70
HEX NUT M14-2
Price
N/A
71
Price
$43.50
72
PADDLE SWITCH DKLD AN17 20A 125V
Price
N/A
73
Price
$3.25
74
TOOL BOX W/COVER
Price
N/A
75
ACORN NUT M5-.8
Price
N/A
76
PUSH STICK
Price
N/A
77
PUSH BLOCK
Price
N/A
78
HEX WRENCH 4MM
Price
N/A
79
Indexable Carbide Insert - 15 x 15 x 2.5mm, 10-Pk.
Price
N/A
80
FLAT HD TORX SCR T20 M5-.8 X 12
Price
N/A
81
T-HANDLE TORX DRIVE T-20
Price
N/A
82
ADJUSTABLE HANDLE M8-1.25 X 64, 20
Price
$5.40
83
Price
$1.90
84
CAP SCREW M5-.8 X 10
Price
N/A
85
Price
$1.90
86
WING BOLT M8-1.25 X 18MM
Price
$1.90
87
FLAT WASHER 8MM
Price
N/A
88
Price
$12.95
89
HEX NUT M8-1.25
Price
N/A
90
HEX NUT M4-.7
Price
N/A
91
CAP SCREW M4-.7 X 16
Price
N/A
92
Price
$51.75
93
BUTTON HD CAP SCR M6-1 X 16
Price
N/A
94
FLAT WASHER 6MM
Price
N/A
95
Price
$7.95
96
HEX NUT M5-.8
Price
N/A
97
CAP SCREW M5-.8 X 50
Price
N/A
98
CAP SCREW M6-1 X 16
Price
N/A
99
Price
$4.35
100
HEX BOLT M8-1.25 X 20
Price
N/A
101
FLAT WASHER 8MM
Price
N/A
102
ROLL PIN 5 X 12
Price
N/A
103
FLANGE NUT M8-1.25
Price
N/A
104
LOCK NUT M6-1
Price
N/A
105
Price
$1.90
106
Price
$152.00
107
CAP SCREW M4-.7 X 27
Price
N/A
108
INTERLOCK SWITCH KEDU QKS8 14A 250V
Price
N/A
109
INTERLOCK SWITCH BRACKET
Price
N/A
110
FLAT WASHER 5MM
Price
N/A
111
CAP SCREW M5-.8 X 8
Price
N/A
112
Price
$10.45
113
CORD CLAMP
Price
N/A
114
CAP SCREW M5-.8 X 10
Price
N/A
115
Price
$4.70
116
CAP SCREW M5-.8 X 10
Price
N/A
117
Price
$38.15
118
Price
$9.00
119
FLAT WASHER 8MM
Price
N/A
120
Price
$1.90
121
FEED ROLLER
Item is no longer available
Price
N/A
121V2
Price
$49.10
122
MOUNTED SLEEVE BEARING
Price
N/A
122V2
MOUNTED SLEEVE BEARING V2.03.23
Price
N/A
123
EXTENSION SPRING 1.2 X 9 X 28
Price
N/A
124
FLAT HD TORX SCR M5-.8 X 12
Price
N/A
125
Indexable Carbide Insert - 15 x 15 x 2.5mm, 10-Pk.
Price
N/A
126
Price
$631.85
127
CAP SCREW M5-.8 X 16
Price
N/A
128
LOCK WASHER 5MM
Price
N/A
129
BALL BEARING 6001ZZ
Price
N/A
130
CUTTERHEAD BEARING HOUSING (REAR)
Price
N/A
131
CUTTERHEAD BEARING HOUSING (FRONT)
Price
$10.45
132
BALL BEARING 6002ZZ
Price
N/A
133
LOCK WASHER 5MM
Price
N/A
134
CAP SCREW M5-.8 X 16
Price
N/A
135
Price
$6.15
136
EXTENSION SPRING 1.6 X 10.5 X 29
Price
$1.90
137
Price
$6.15
138
Price
$1.90
139
CAP SCREW M5-.8 X 12
Price
N/A
140
LOCK WASHER 5MM
Price
N/A
141
FLAT WASHER 5MM
Price
N/A
142
Price
$1.90
143
Price
$1.90
144
EXT TOOTH WASHER 6MM
Price
N/A
145
Price
$36.70
146
Price
$8.35
147
SET SCREW M6-1 X 6
Price
N/A
148
Price
$2.60
149
Price
$11.20
150
FLAT WASHER 10MM
Price
N/A
151
HOLLOW HANDLE 38 X 50, 13
Price
$1.90
152
FLAT WASHER 8MM
Price
N/A
153
LOCK NUT M8-1.25
Price
N/A
154
Price
$149.50
155
Price
$1.90
156
Price
$1.90
157
Price
$1.90
158
FLAT WASHER 4MM
Price
N/A
159
CAP SCREW M4-.7 X 10
Price
N/A
160
CHAIN 38L X 12.7 TYPE 081
Price
$5.45
161
SPROCKET 12T
Price
N/A
162
FLAT WASHER 6MM
Price
N/A
163
CAP SCREW M6-1 X 10
Price
N/A
164
SET SCREW M6-1 X 10
Price
N/A
165
Price
$16.60
166
Price
$7.95
167
Price
$4.95
168
CAP SCREW M8-1.25 X 16
Price
N/A
169
LOCK WASHER 8MM
Price
N/A
170
FLAT WASHER 8MM
Price
N/A
171
SHAFT
Price
N/A
172
PULLEY SUPPORT BRACKET ASSEMBLY
Price
$10.45
173
EXTENSION SPRING 1.6 X 11.5 X 53.5
Price
$1.90
174
HEX NUT M5-.8
Price
N/A
175
CAP SCREW M5-.8 X 25
Price
N/A
176
Price
$15.85
177
SQUARE BUSHING
Price
N/A
178
SPROCKET 7T
Price
N/A
179
FLAT WASHER 8MM
Price
N/A
180
EXT RETAINING RING 9MM
Price
N/A
181
Price
$30.20
182
***USE P0958115***
Item is no longer available
Price
N/A
183
NEEDLE BEARING HK1010
Price
N/A
184
EXT RETAINING RING 9MM
Price
N/A
185
CAP SCREW M5-.8 X 10
Price
N/A
186
FLAT WASHER 5MM
Price
N/A
187
KNOB BOLT M5-.8 X 9, D17
Price
N/A
188
CAP SCREW M5-.8 X 16
Price
N/A
189
CUTTERHEAD GUARD SUPPORT BRACKET
Price
N/A
190
TORSION SPRING
Price
N/A
191
SQUARE BAR
Price
N/A
192
CUTTERHEAD GUARD SHAFT
Price
N/A
193
Price
$15.50
194
FLAT WASHER 6MM
Price
N/A
195
CAP SCREW M6-1 X 12
Price
N/A
196
BUMPER
Price
N/A
197
DUST PORT HOUSING ASSEMBLY
Price
$41.00
198
DUST PORT HOUSING ASSEMBLY
Price
N/A
199
DUST PORT HOUSING ASSEMBLY
Price
N/A
200
Price
$1.90
201
Price
$1.90
202
Price
$1.90
203
E-CLIP 6MM
Price
N/A
204
FLAT WASHER 6MM
Price
N/A
205
KNOB BOLT M6-1 X D21, ROUND KD
Price
$1.90
206
FLAT WASHER 6MM
Price
N/A

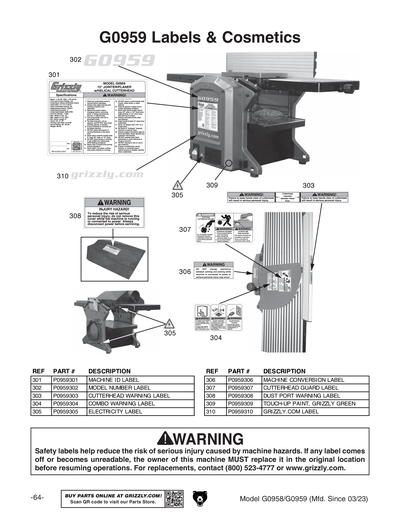

301
Price
$16.40
302
Price
$18.45
303
CUTTERHEAD WARNING LABEL
Price
$1.25
304
Price
$2.20
305
ELECTRICITY 0.7W X 0.6H
Price
N/A
306
MACHINE CONVERSION LABEL
Price
$1.25
307
Price
$2.50
308
DUST PORT WARNING LABEL
Price
$1.90
309
N/S GRIZZLY GREEN G1023S
Price
N/A
310
GRIZZLY.COM LABEL 6.625",BEIGE
Price
N/A
MAN
MANUAL G0958/59 MFD-05.22-02.23 V1.05.22
Price
N/A
MANV2
MANUAL G0958/59 MFD-03.23+ V2.03.23
Price
N/A
