Parts for G0964 - 1-1/2 HP Portable Fume Extractor with Precision Arm

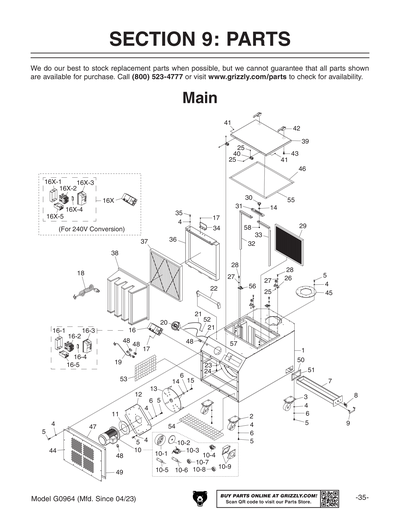

Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964
Part Diagram for G0964

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

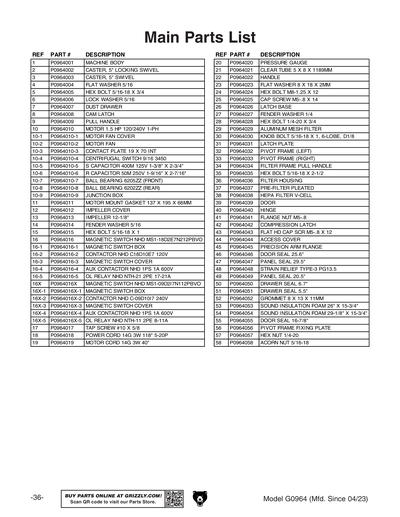

Ref #
Part #
Description
1
Price
$2,280.45
2
CASTER, 5" LOCKING SWIVEL
Price
$45.70
3
Price
$38.40
4
P0964004
Now: PW07
FLAT WASHER 5/16
Price
N/A
5
P0964005
Now: PB07
HEX BOLT 5/16-18 X 3/4
Price
N/A
6
LOCK WASHER 5/16
Price
N/A
7
Price
$79.60
8
Price
$10.70
9
Price
$13.10
10
MOTOR 1.5 HP 120/240V 1-PH
Price
$617.05
10-1
Price
$16.90
10-2
Price
$7.20
10-3
CONTACT PLATE 19 X 70 INT
Price
$13.75
10-4
CENTRIFUGAL SWITCH 9/16 3450
Price
$13.50
10-5
S CAPACITOR 300M 125V 1-3/8" X 2-3/4"
Price
$55.45
10-6
R CAPACITOR 40M 250V 1-9/16" X 2-7/16"
Price
$21.55
10-7
BALL BEARING 6205ZZ
Price
N/A
10-8
BALL BEARING 6202ZZ
Price
N/A
10-9
Price
$17.20
11
MOTOR MOUNT GASKET 137 X 195 X 66MM
Price
$5.80
12
Price
$73.60
13
Price
$271.50
14
FENDER WASHER 5/16
Price
N/A
15
P0964015
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
16
MAGNETIC SWITCH NHD MS1-18D2E7N212PBVO
Price
$134.55
16-1
Price
$47.35
16-2
CONTACTOR NHD C18D10E7 120V
Price
$56.30
16-3
Price
$27.75
16-4
AUX CONTACTOR NHD 1PS 1A 600V
Price
$8.70
16-5
OL RELAY NHD NTH-21 2PE 17-21A
Price
$35.95
16X
MAGNETIC SWITCH NHD MS1-09D2I7N112PBVO
Price
$105.25
16X-1
Price
$43.30
16X-2
CONTACTOR NHD C-09D10I7 240V
Price
$40.05
16X-3
Price
$43.30
16X-4
AUX CONTACTOR NHD 1PS 1A 600V
Price
N/A
16X-5
OL RELAY NHD NTH-11 2PE 8-11A
Price
$32.65
17
P0964017
Now: PS01
PHLP HD SCR 10-24 X 1/2
Price
N/A
18
POWER CORD 14G 3W 118" 5-20P
Price
$47.35
19
Price
$22.40
20
Price
$145.15
21
CLEAR TUBE 5 X 8 X 1189MM
Price
$3.95
22
***SEE EXT DESC***
Item is no longer available
Price
N/A
22V2
Price
$48.95
23
FLAT WASHER 8 X 18 X 2MM
Price
$1.60
23V2
FLAT WASHER 10 X 15 X 2MM V2.09.24
Price
$3.35
24
HEX BOLT M8-1.25 X 12
Price
N/A
24V2
HEX NUT M10-1.5
Price
N/A
25
CAP SCREW M5-.8 X 12
Price
N/A
26
Price
$26.65
27
FENDER WASHER 1/4
Price
N/A
28
P0964028
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
29
Aluminum Mesh for G0964
Price
N/A
30
KNOB BOLT 5/16-18 X 1, 6-LOBE, D1/8
Price
$1.60
31
Price
$13.10
32
Price
$29.05
33
Price
$29.05
34
FILTER FRAME PULL HANDLE
Price
$16.90
35
P0964035
Now: PB23
HEX BOLT 5/16-18 X 2-1/2
Price
N/A
36
Price
$331.30
37
Pre-Filter for G0964
Price
N/A
38
V-Type HEPA Filter for G0964
Price
N/A
39
Price
$248.35
40
Price
$20.15
41
FLANGE NUT M5-.8
Price
N/A
42
Price
$51.40
43
FLAT HD CAP SCR M5-.8 X 12
Price
N/A
44
Price
$170.45
45
Price
$71.80
46
Price
$2.00
47
Price
$1.60
48
STRAIN RELIEF TYPE-3 PG13.5
Price
$6.20
49
Price
$1.60
50
Price
$2.10
51
Price
$1.75
52
Price
$1.60
53
SOUND INSULATION FOAM 26" X 15-3/4"
Price
$29.05
54
SOUND INSULATION FOAM 29-1/8" X 15-3/4"
Price
$31.00
55
Price
$1.70
56
PIVOT FRAME FIXING PLATE
Price
$8.20
57
P0964057
Now: PN05
HEX NUT 1/4-20
Price
N/A
58
P0964058
Now: PN40
ACORN NUT 5/16-18
Price
N/A
59
HEX BOLT M10-1.5 X 45
Price
N/A
60
P0964060
Now: PW02
FLAT WASHER 3/8
Price
N/A
61
LOCK WASHER 3/8
Price
N/A
62
P0964062
Now: PB21
HEX BOLT 3/8-16 X 3/4
Price
N/A
64
P0964064
Now: PW07
FLAT WASHER 5/16
Price
N/A
65
P0964065
Now: PB07
HEX BOLT 5/16-18 X 3/4
Price
N/A
66
LOCK WASHER 5/16
Price
N/A

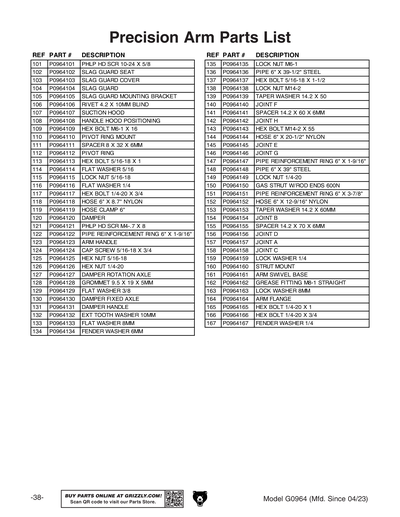

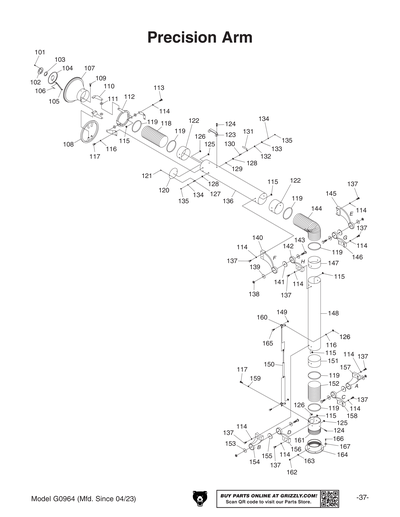

101
P0964101
Now: PS22
PHLP HD SCR 10-24 X 5/8
Price
N/A
102
Price
$2.95
103
Price
$2.95
104
Price
$5.90
105
SLAG GUARD MOUNTING BRACKET
Price
$3.35
106
Price
$1.60
107
Price
$66.25
108
HANDLE HOOD POSITIONING
Price
$47.50
109
HEX BOLT M6-1 X 16
Price
N/A
110
Price
$3.80
111
Price
$7.90
112
Price
$39.65
113
P0964113
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
114
P0964114
Now: PW07
FLAT WASHER 5/16
Price
N/A
115
LOCK NUT 5/16-18
Price
N/A
116
P0964116
Now: PW06
FLAT WASHER 1/4
Price
N/A
117
P0964117
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
118
Price
$19.60
119
Price
$4.50
120
Price
$9.85
121
PHLP HD SCR M4-.7 X 8
Price
N/A
122
PIPE REINFORCEMENT RING 6" X 1-9/16"
Price
$15.90
123
Price
$5.80
124
CAP SCREW 5/16-18 X 3/4
Price
N/A
125
P0964125
Now: PN02
HEX NUT 5/16-18
Price
N/A
126
P0964126
Now: PN05
HEX NUT 1/4-20
Price
N/A
127
Price
$4.95
128
Price
$3.35
129
P0964129
Now: PW02
FLAT WASHER 3/8
Price
N/A
130
Price
$5.25
131
Price
$5.60
132
EXT TOOTH WASHER 10MM
Price
N/A
133
FLAT WASHER 8MM
Price
N/A
134
FENDER WASHER 6MM
Price
N/A
135
LOCK NUT M6-1
Price
N/A
136
PIPE 6" X 39-1/2" STEEL
Price
$90.60
137
P0964137
Now: PB11
HEX BOLT 5/16-18 X 1-1/2
Price
N/A
138
LOCK NUT M14-2
Price
N/A
139
Price
$4.30
140
Price
$30.20
141
Price
$7.90
142
Price
$30.20
143
Price
$3.95
144
HOSE 6" X 20-1/2" NYLON
Price
$28.60
145
Price
$30.20
146
Price
$30.20
147
PIPE REINFORCEMENT RING 6" X 1-9/16"
Price
$14.10
148
Price
$90.60
149
LOCK NUT 1/4-20
Price
N/A
150
GAS STRUT W/ROD ENDS 600N
Price
$62.80
151
PIPE REINFORCEMENT RING 6" X 3-7/8"
Price
$19.60
152
HOSE 6" X 12-9/16" NYLON
Price
$24.50
153
TAPER WASHER 14.2 X 60MM
Price
$4.95
154
Price
$40.05
155
Price
$8.55
156
Price
$40.05
157
Price
$40.05
158
Price
$40.05
159
LOCK WASHER 1/4
Price
N/A
160
Price
$12.60
161
Price
$93.80
162
GREASE FITTING M8-1 STRAIGHT
Price
$1.60
163
LOCK WASHER 8MM
Price
N/A
164
Price
$87.30
165
P0964165
Now: PB31
HEX BOLT 1/4-20 X 1
Price
N/A
166
P0964166
Now: PB05
HEX BOLT 1/4-20 X 3/4
Price
N/A
167
FENDER WASHER 1/4
Price
N/A

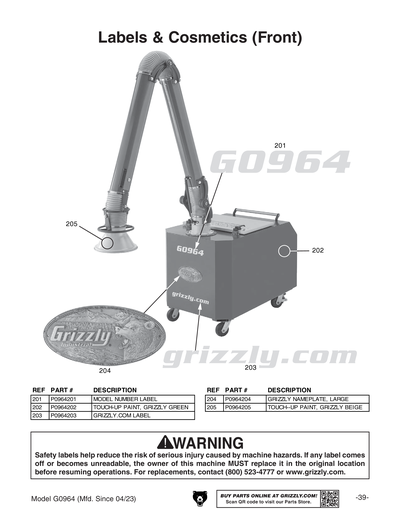

201
Price
$9.35
202
N/S GRIZZLY GREEN G1023S
Price
N/A
203
Price
$11.00
204
Nameplate - Large
Price
N/A
205
BEIGE REF G0555
Price
N/A
206
Price
$17.50
207
COMBO WARNING LABEL DOOR
Price
$4.50
208
Price
$11.00
209
Price
$5.90
210
ELECTRICITY 0.5W X 0.4H
Price
N/A
211
BYSTANDERS WARNING LABEL
Price
$3.15
212
HANDS/DUST COLLECTOR OUTLET 2.8W X 1.5H
Price
N/A
213
Price
$4.80
214
COMBO WARNING LABEL MACHINE
Price
$5.25
MAN
MANUAL G0964 MFD-04.23-08.24 V1.05.23
Price
$27.35
MANV2
MANUAL G0964 MFD-09.24+ V2.08.24
Price
$33.45
