Parts for G1007 - Mill/Drill w/ Variable-Speed Power Feed

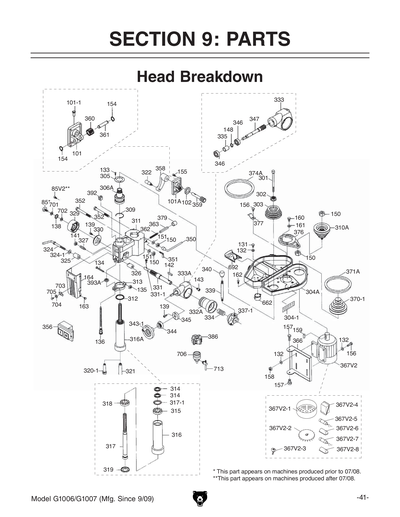

Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007
Part Diagram for G1007

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
67
MOTOR 2HP 110V/220V 1-PH
Price
N/A
67A
MOTOR 2HP 110V/220V 1-PH
Price
$503.70
85
*DISCD*KNOB BOLT 1/4"-20 X 5/16"L
Price
N/A
101
CRANK BRACKET
Price
N/A
131
P1007131
Now: PB09
HEX BOLT 5/16-18 X 1/2
Price
N/A
132
P1007132
Now: PW07
FLAT WASHER 5/16
Price
N/A
133
P1007133
Now: PS04
PHLP HD SCR 1/4-20 X 1/2
Price
N/A
134
P1007134
Now: PB10
HEX BOLT 1/4-20 X 2
Price
N/A
135
P1007135
Now: PN05
HEX NUT 1/4-20
Price
N/A
136
ROLL PIN 3 X 20
Price
N/A
137
EXT TOOTHED WASHER 30 X 39 X 1.0
Price
N/A
138
FENDER WASHER 6.5 X 25 X 2
Item is no longer available
Price
N/A
139
P1007139
Now: PS01
PHLP HD SCR 10-24 X 1/2
Price
N/A
140
P1007140
Now: PN08
HEX NUT 3/8-16
Price
N/A
141
P1007141
Now: PN08
HEX NUT 3/8-16
Price
N/A
142
KEY 7 X 7 X 20
Price
N/A
143
CAP SCREW 5/16-18 X 3/4
Price
N/A
145
SET SCREW 5/16-18 X 1/2
Price
N/A
146
SET SCREW 1/4-20 X 1/4
Price
N/A
148
EXT RETAINING RING 15MM
Price
N/A
150
P1007150
Now: PN04
HEX NUT 5/8-11
Price
N/A
151
LOCK WASHER 5/8
Price
N/A
152
*DISCD*SHEET METAL SCREW #6-SEE EXT DESC
Price
N/A
153
SET SCREW 5/16-18 X 1/2
Price
N/A
154
EXT RETAINING RING 14MM
Price
N/A
155
CAP SCREW 1/4-20 X 1
Price
N/A
156
P1007156
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
157
P1007157
Now: PB38
HEX BOLT 7/16-14 X 2
Price
N/A
158
P1007158
Now: PN02
HEX NUT 5/16-18
Price
N/A
160
P1007160
Now: PB11
HEX BOLT 5/16-18 X 1-1/2
Price
N/A
161
P1007161
Now: PW07
FLAT WASHER 5/16
Price
N/A
162
P1007162
Now: PB12
HEX BOLT 5/16-18 X 1-1/4
Price
N/A
163
P1007163
Now: PS04
PHLP HD SCR 1/4-20 X 1/2
Price
N/A
164
P1007164
Now: PS25
PHLP HD SCR 8-32 X 5/8
Price
N/A
166
ROLL PIN 5 X 36
Price
N/A
167
*DISCD*THUMBSCREW-MUST ORDER AS ASSY
Price
N/A
168
***USE PLUBE001***
Price
N/A
169
P1007169
Now: PB08
HEX BOLT 3/8-16 X 5
Price
N/A
170
WASHER 5/8 PLASTIC
Price
N/A
171
QUILL LOCK HANDLE
Price
N/A
172
P1007172
Now: PB64
HEX BOLT 5/8-11 X 2-1/2
Price
N/A
173
LOCK WASHER 5/8
Price
N/A
174
CAP SCREW 1/4-20 X 1
Price
N/A
176
CAP SCREW 1/4-20 X 1/2
Price
N/A
200
PHLP HD SCR M6-1 X 12
Price
N/A
201
*DISCD*ARBOR DRIVE KEY
Price
N/A
231
*DISCD*POWER FEED ASSEMBLY AL-200S V1
Price
N/A

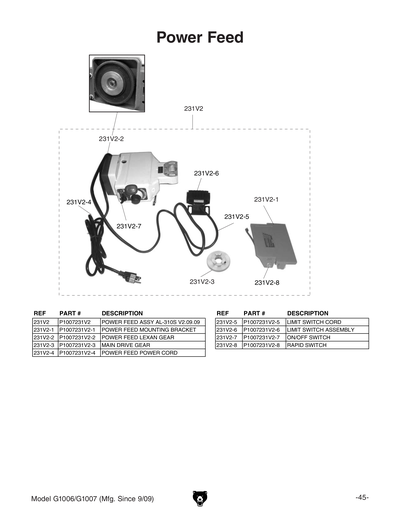

231V2
Power Feed for Mill / Drills ALSAS
Price
N/A
231V2-1
MOUNTING BRACKET
Price
N/A
231V2-2
ZYTEL GEAR ASSEMBLY
Price
N/A
231V2-3
BEVEL GEAR 58 X 7 X 19T
Price
N/A
231V2-4
Power Feed for Mill / Drills ALSAS
Price
N/A
231V2-5
Power Feed for Mill / Drills ALSAS
Price
N/A
231V2-6
Power Feed for Mill / Drills ALSAS
Price
N/A
231V2-7
ON/OFF SWITCH
Price
N/A
231V2-8
Power Feed for Mill / Drills ALSAS
Price
N/A
301
DRAWBAR 7/16-20 X 16-3/8
Price
N/A
302
SPINDLE NUT 42-16 V1.08.97
Price
N/A
303
SPINDLE PULLEY
Price
N/A
304A
BOTTOM BELT COVER
Price
N/A
305
OUTER BEARING COVER
Price
N/A
306
TAPERED SPINDLE SLEEVE V1.08.97
Price
N/A
307
BALL BEARING 6202ZZ
Price
N/A
308
BEARING SPACER
Price
N/A
309
EXT RETAINING RING 80MM
Price
N/A
311
HEAD CASTING
Price
N/A
312
RUBBER RING
Price
N/A
313
QUILL COLLAR
Price
N/A
314
TAKE UP NUT
Price
N/A
315
TAPERED ROLLER BEARING 30206
Price
N/A
316
QUILL
Price
N/A
317
SPINDLE SHAFT
Price
N/A
318
BEARING 30207J
Price
N/A
319
BEARING CAP
Price
N/A
320
*DISCD*SHELL ARBOR-MUST ORDER AS ASSY
Price
N/A
321
DRILL CHUCK ARBOR JT6 X R8, 130MM L
Price
N/A
322
HANDLE BOLT 3/8-16
Price
N/A
323
HANDLE
Price
N/A
324
QUILL LOCK HANDLE
Price
N/A
325
CLAMP COLLAR
Price
N/A
326
CLAMP NUT 3/8-16
Price
N/A
327
HEAD CASTING SCREW 3/8-16 X 38
Price
N/A
329
TENSION SPRING W/COVER
Price
N/A
330
SPRING BASE 76 X 76 X 19
Price
N/A
332
*DISCD*WORM GEAR- MUST ORDER ASSY
Price
N/A
333
FINE FEED HOUSING
Price
N/A
334
SPRING 27 X 17.5 X 17.5
Price
N/A
335
BEARING SPACER 34 X 28
Price
N/A
336
*DISCD*FEED HANDLE
Price
N/A
337
*DISCD*HANDLE BODY-MUST ORDER ASSY
Price
N/A
339
HANDLE ROD
Price
N/A
340
KNOB ROUND
Price
N/A
341
*DISCD*HANDLE BOLT-MUST ORDER AS ASSY
Price
N/A
342
*DISCD*HANDLE- MUST ORDER AS ASSY.
Price
N/A
343
*DISCD*HAND WHEEL-MUST ORDER AS ASSY.
Price
N/A
344
GRADUATED DIAL
Price
N/A
345
SLEEVE
Price
N/A
346
BALL BEARING 6202ZZ
Price
N/A
347
WORM SHAFT
Price
N/A
350
HEAD WRENCH
Price
N/A
351
THUMB SCREW 3/8-16
Price
N/A
352
P1007352
Now: PB46
HEX BOLT 5/8-11 X 6
Price
N/A
354
*DISCD*THREADED ROD- MUST ORDER AS ASSY
Price
N/A
355
*DISCD*PLATE W/ SCALE-MUST ORDER AS ASSY
Price
N/A
356
ON/OFF SWITCH SQUARE BUTTONS V1.04.97
Price
N/A
358
ELEVATION CRANK
Price
N/A
359
WORM GEAR SHAFT
Price
N/A
360
PINION GEAR
Price
N/A
361
GEAR AXLE
Price
N/A
362
COMPRESSION SPRING 13 X 83
Price
N/A
363
*DISCD*MOTOR POSITION PIN
Price
N/A
366
MOTOR BASE
Price
N/A
367
MOTOR 2HP 110V/220V 1-PH
Price
N/A
368
KEY 7 X 7 X 25
Price
N/A
369
BELT COVER ASSY
Price
N/A
369A
TOP BELT COVER
Price
N/A
370
*DISCD*MOTOR PULLEY- MUST ORDER AS ASSY
Price
N/A
371A
V-BELT B34
Price
N/A
372
BALL BEARING 6009-OPEN
Price
N/A
373
*DISCD*INTERMEDIATE PULLEY V1.08.97
Price
N/A
374A
V-BELT B42
Price
N/A
375
*DISCD*PULLEY SHAFT- MUST ORDER AS ASSY
Price
N/A
376
PULLEY SWING BASE
Price
N/A
377
CLIP PLATE
Price
N/A
391A
GRADUATED ROD ASSY
Price
N/A
392A
LIMIT PLATE
Price
N/A
393A
FIXED NUT
Price
N/A
394A
QUILL NUT 19 X 24 X 21
Price
N/A
395A
QUILL NUT 25 X 25 X 15
Price
N/A
396A
SWITCH HOUSING
Price
N/A
397A
SWITCH COVER
Price
N/A
401
TABLE HANDWHEEL W/HANDLE
Price
N/A
402
GRADUATED DIAL
Price
N/A
403
THRUST BEARING 51103
Price
N/A
404
*DISCD*FLANGE- MUST ORDER AS ASSY
Price
N/A
405
*DISCD*TABLE SCREW-MUST ORDER AS ASSY
Price
N/A
406
BASE
Price
N/A
407
SADDLE GIB
Price
N/A
408
COLUMN
Price
N/A
410
RACK
Price
N/A
411
COLUMN CAP
Price
N/A
412
GIB SCREW 5/16-18 X 35
Price
N/A
413
TABLE LOCK
Price
N/A
414
TABLE STOP
Price
N/A
415
*DISCD*TABLE BASE NUT-MUST ORDER AS ASSY
Price
N/A
415-1
CROSS LEADSCREW NUT ASSY
Price
N/A
416
SADDLE
Price
N/A
417
BOTTOM WAY COVER CLAMP
Price
N/A
418
*DISCD*WAY COVER W/CLAMP- SEE EXT DESCR
Price
N/A
420
LEADSCREW COLLAR
Price
N/A
422
FLANGE LEFT
Price
N/A
423
TABLE NUT 23.5-10
Price
N/A
424
LEADSCREW ASSY ACME 23.5D X 10P X 997MM
Price
N/A
426
*DISCD*RIGHT FLANGE-MUST ORDER AS ASSY
Price
N/A
427
TABLE GIB
Price
N/A
428
TABLE
Price
N/A
429
STOP BLOCK T-NUT 1/4-20
Price
N/A
430
SPACER
Price
N/A
436
HANDLE
Price
N/A
662
DRAW BOLT COVER 75 X 54 X 42.5
Price
N/A
692
BOTTOM BELT COVER
Price
N/A
700
*DISCD*POWER FEED ASSEMBLY AL-200S V1
Price
N/A
700-1
*DISCD*POWER FEED MOUNTING BRACKET
Price
N/A
MANUAL
*DISCD*MANUAL FOR THE G1006/G1007 02/00
Price
N/A
PFBELT
*DISCD*POWER FEED BELT 110 X L037 QTY 1
Price
N/A
PFBRKT
*DISCD*POWER FEED MOUNTING BRACKET
Price
N/A
PWRFD
*DISCD*POWER FEED ASSEMBLY AL-200S V1
Price
N/A
PWRFD-1
RAPID FEED SWITCH
Item is no longer available
Price
N/A
SWITCH
FWD/REV SWITCH
Price
N/A
