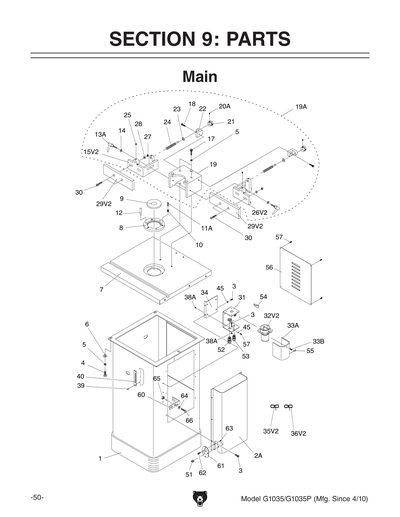

Parts for G1035P - 1-1/2 HP Shaper, Polar Bear Series

Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P
Part Diagram for G1035P

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$206.45
2
Price
$31.65
2A
Price
$29.35
3
PHLP HD SCR 10-24 X 3/8
Price
N/A
4
HEX BOLT 3/8-16 X 3/4
Price
N/A
5
LOCK WASHER 3/8
Price
N/A
6
FLAT WASHER 3/8
Price
N/A
7
TABLE
Price
N/A
8
OUTER TABLE INSERT
Price
N/A
9
INNER TABLE INSERT
Price
N/A
10
BARREL SCREW 7/16-14 X 1/2
Price
N/A
11A
FLAT HD SCR 10-24 X 3/4
Price
N/A
12
STARTING PIN
Price
N/A
13A
***SEE EXT. DESCRIPTION***
Price
N/A
14
FLAT WASHER 5/16
Price
N/A
15
FENCE MOUNT LEFT 5/16 V1
Price
$23.30
15V2
FENCE MOUNT LH 3/8 V2.01.09
Price
$22.45
17
CAP SCREW 3/8-16 X 1
Price
N/A
18
CAP SCREW 5/16-18 X 3/4
Price
N/A
19
MAIN FENCE HOUSING
Item is no longer available
Price
N/A
19A
COMPLETE FENCE ASSEMBLY
Price
$334.25
20A
SET SCREW 1/4-20 X 1/4
Price
N/A
21
KNURLED KNOB 7MM D25
Price
N/A
22
ADJUSTING SCREW BRACKET
Price
$5.20
23
FLAT WASHER 5/16
Price
N/A
24
FENCE ADJ SCREW 3/8-16 X 4-1/8 V1.10.95
Price
N/A
25
SET SCREW 1/4-20 X 3/8
Price
N/A
26
FENCE MOUNT RIGHT 5/16 V1
Item is no longer available
Price
N/A
26V2
FENCE MOUNT RH 3/8 V2.01.09
Item is no longer available
Price
N/A
27
HEX NUT 5/16-18
Price
N/A
28
FLAT WASHER 5/16
Price
N/A
29V2
WOOD FENCE FACE 2-3/4 V2.01.09
Price
N/A
30
FLAT HD SCR 5/16-18 X 1-1/2
Price
N/A
31
Price
$25.40
31-1
SWITCH BOX
Price
N/A
32
*DISCD*FWD/REV SWITCH
Price
N/A
32V2
FWD/REV ROTARY SWITCH V2.04.10
Price
N/A
33-1
U-SWITCH BOX COVER 4-7/8"T
Price
N/A
33A
U-SWITCH BOX COVER 4-7/8"T
Price
$18.10
33B
FLANGE SCREW M4-.7 X 6
Price
N/A
34
Price
$7.00
35
MOTOR CORD 5C V1
Price
N/A
35V2
MOTOR CORD 14G 5W 30" V2.04.10
Price
N/A
36
POWER CORD 14AWG 3C V1
Item is no longer available
Price
N/A
36V2
POWER CORD 14G 3W 56" 5-15 V2.04.10
Price
N/A
38A
HEX NUT 10-24
Price
N/A
39
TAP SCREW #6 X 1/2
Price
N/A
40
SPINDLE HEIGHT SCALE
Price
N/A
41
Nameplate - Mini
Price
N/A
41-1
MACHINE ID LABEL
Item is no longer available
Price
N/A
43
Price
$5.25
45
EXT TOOTH WASHER #10
Price
N/A
46
ELECTRICITY 1.4W X 1.2H
Price
N/A
47
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
48
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
49
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
50
AMPUTATION HAZARD LABEL 1.5 X 2.5
Price
N/A
51
STRAIN RELIEF 3/4" TYPE-1 SNAP-IN
Price
N/A
52
STRAIN RELIEF TYPE-6 M20 ST
Price
N/A
53
STRAIN RELIEF M16 TYPE-6 ST
Price
N/A
54
SWITCH PADLOCK
Price
N/A
55
PADLOCK STORAGE HOOK
Price
N/A
56
REAR STAND PANEL
Price
N/A
57
FLANGE SCREW 10-24 X 3/8
Price
N/A
58
N/S GRIZZLY GREEN G1023S
Price
N/A
59
SPINDLE SPEED LABEL
Item is no longer available
Price
N/A
60
BOTTOM MOTOR BRACE
Price
N/A
61
STRAIN RELIEF 3/4" TYPE-1 SNAP-IN
Price
N/A
62
PHLP HD SCR 10-24 X 1/2
Price
N/A
63
HEX NUT 10-24
Price
N/A
64
FLAT WASHER 5/16
Price
N/A
65
HEX NUT 5/16-18
Price
N/A
66
HEX BOLT 5/16-18 X 3/4
Price
N/A
67
FLANGE SCREW 10-24 X 3/8
Price
N/A
101
HANDLE W/SCREW V1
Price
N/A
103A
CAST IRON HANDWHEEL V2.07.06
Price
N/A
104A
SET SCREW 3/8-16 X 3/8
Price
N/A
105
SET SCREW 1/4-20 X 1/4
Price
N/A
106
SHAFT MOUNT ASSEMBLY
Price
N/A
107A
CAP SCREW 1/4-20 X 3/8
Price
N/A
108
SHAFT MOUNT ASSEMBLY
Price
N/A
108-1
SHAFT MOUNT
Price
N/A
109
SHAFT MOUNT ASSEMBLY
Price
N/A
110
WORM SHAFT
Price
N/A
111
HAND KNOB ASSEMBLY
Price
N/A
112
ROLL PIN 2 X 12
Price
N/A
114
GIB
Price
N/A
115A
SET SCREW 5/16-18 X 1-1/2
Price
N/A
116
HEX NUT 5/16-18
Price
N/A
117
ELEVATION HOUSING
Price
N/A
118
HEX BOLT 3/8-16 X 1-1/2
Price
N/A
119
LOCK WASHER 3/8
Price
N/A
120
LOCK NUT 1/2-13
Price
N/A
121
GEAR 25T
Price
N/A
122
KEY 5 X 5 X 15
Price
N/A
123
ELEVATION LEADSCREW 5/8 X 10 V2.07.98
Price
N/A
123-1
THRUST BEARING 51102
Price
N/A
126
SPINDLE SLIDE
Price
N/A
127A
FLAT WASHER 5/16
Price
N/A
128A
HEX BOLT 5/16-18 X 3/8
Price
N/A
129A
HEX BOLT 5/16-18 X 1-1/4
Price
N/A
131A
HEX BOLT 1/4-20 X 1/2
Price
N/A
132
FLAT WASHER 1/4
Price
N/A
133
L-BRACKET
Price
N/A
134
POINTER
Price
N/A
135
FLAT WASHER 5/16
Price
N/A
136
HEX BOLT 5/16-18 X 3/8
Price
N/A
137
CABLE CLAMP
Price
N/A
139
V-BELT 7 X 600L
Price
N/A
140
MOTOR STEP PULLEY
Price
N/A
141
HEX BOLT 5/16-18 X 1
Price
N/A
141A
HEX BOLT 5/16-18 X 1-1/4
Price
N/A
142
FLAT WASHER 5/16
Price
N/A
143
LOCK WASHER 5/16
Price
N/A
144A
KEY 5 X 5 X 30
Price
N/A

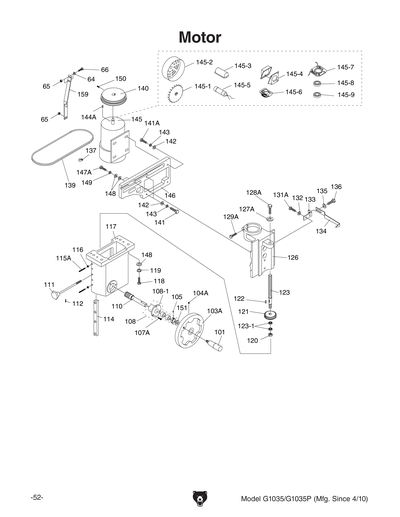

145
MOTOR 1-1/2 HP 110V/220V 1-PH
Price
N/A
145-1
MOTOR FAN
Price
N/A
145-2
MOTOR FAN COVER
Price
N/A
145-3
CAPACITOR COVER
Price
N/A
145-4
JUNCTION BOX
Price
N/A
145-5
S CAPACITOR 300M 125V 1-3/4 X 3-3/8
Price
N/A
145-6
CENT SWITCH 5/8-3450
Price
N/A
145-7
CONTACT PLT-TUNGSTEN 5HP OR LESS
Price
N/A
145-8
BALL BEARING 6203ZZ
Price
N/A
145-9
BALL BEARING 6204ZZ
Price
N/A
146
MOTOR MOUNT PLATE
Item is no longer available
Price
N/A
147A
HEX BOLT 3/8-16 X 1-1/2
Price
N/A
148
FLAT WASHER 3/8
Price
N/A
149
LOCK WASHER 3/8
Price
N/A
150
SET SCREW 5/16-18 X 3/8
Price
N/A
151
WAVY WAHSER 16MM
Price
N/A
159
TOP MOTOR BRACE
Price
N/A

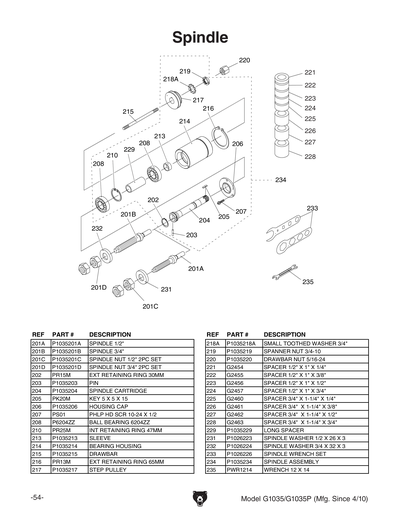

201A
SPINDLE 1/2"
Price
N/A
201B
SPINDLE 3/4"
Price
N/A
201C
SPINDLE NUT 1/2" 2PC SET
Price
N/A
201D
SPINDLE NUT 3/4" 2PC SET
Price
N/A
202
EXT RETAINING RING 30MM
Price
N/A
203
PIN
Price
N/A
204
SPINDLE CARTRIDGE
Price
N/A
205
KEY 5 X 5 X 15
Price
N/A
206
HOUSING CAP
Price
N/A
207
PHLP HD SCR 10-24 X 1/2
Price
N/A
208
BALL BEARING 6204ZZ
Price
N/A
210
INT RETAINING RING 47MM
Price
N/A
211
EXT RETAINING RING 20MM
Price
N/A
213
SLEEVE
Price
N/A
214
BEARING HOUSING
Price
N/A
215
DRAWBAR
Price
N/A
216
EXT RETAINING RING 65MM
Price
N/A
217
STEP PULLEY
Price
N/A
218A
EXT TOOTH WASHER 3/4 ZINC
Price
N/A
219
SPANNER NUT 3/4-10
Price
N/A
220
DRAWBAR NUT 5/16-24
Price
N/A
221
Spacer - 1/2" ID x 1" OD x 1/4" H
Price
N/A
222
Spacer - 1/2" ID x 1" OD x 3/8" H
Price
N/A
223
Spacer - 1/2" ID x 1" OD x 1/2" H
Price
N/A
224
Spacer - 1/2" ID x 1" OD x 3/4" H
Price
N/A
225
Spacer - 3/4" ID x 1-1/4" OD x 1/4" H
Price
N/A
226
Spacer - 3/4" ID x 1-1/4" OD x 3/8" H
Price
N/A
227
Spacer - 3/4" ID x 1-1/4" OD x 1/2" H
Price
N/A
228
Spacer - 3/4" ID x 1-1/4" OD x 3/4" H
Price
N/A
229
LONG SPACER
Price
N/A
231
SPINDLE WASHER 1/2 X 26 X 3
Price
N/A
232
FLAT WASHER 3/4"
Price
N/A
233
SPINDLE WRENCH SET
Price
N/A
234
SPINDLE ASSEMBLY
Price
N/A
235
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
314V2
EXTENSION BAR V2.08.13
Item is no longer available
Price
N/A

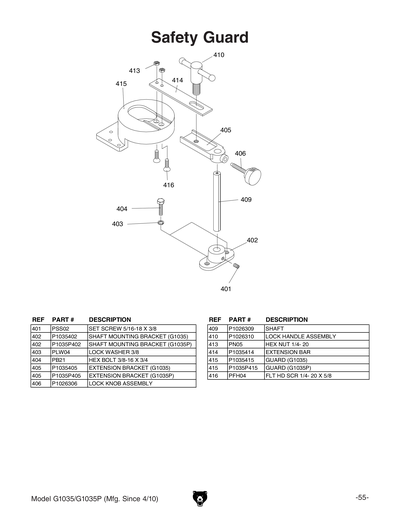

401
SET SCREW 5/16-18 X 3/8
Price
N/A
402
SHAFT MOUNTING BRACKET
Item is no longer available
Price
N/A
403
LOCK WASHER 3/8
Price
N/A
404
HEX BOLT 3/8-16 X 3/4
Price
N/A
405
Price
$26.00
406
LOCK KNOB BOLT
Price
N/A
409
SHAFT
Price
N/A
410
LOCK HANDLE
Price
N/A
413
HEX NUT 1/4-20
Price
N/A
413V2
HEX NUT 1/4-20
Price
N/A
414
EXTENSION BAR V1
Price
N/A
415
Price
$41.70
415V2
SAFETY GUARD ASSEMBLY V2.08.13
Price
N/A
415V2A
SAFETY GUARD ASSEMBLY V2.08.13
Price
N/A
416
FLAT HD SCR 1/4-20 X 5/8
Price
N/A
416V2
FLAT HD SCR 1/4-20 X 1
Price
N/A
418
FLAT WASHER 1/4
Price
N/A
419
KNOB BOLT 1/4-20 X 3/8
Price
N/A
420
FRONT SAFETY GUARD STEEL WHITE
Item is no longer available
Price
N/A
421
TOP SAFETY GUARD (PLASTIC)
Price
N/A
451V2A
SAFETY GUARD ASSEMBLY V2.08.13
Item is no longer available
Price
N/A

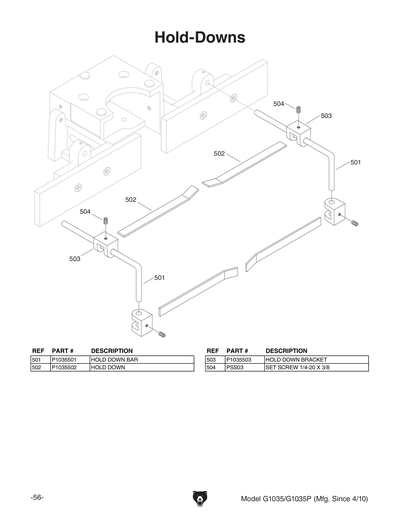

501
HOLD DOWN BAR
Price
N/A
502
HOLD DOWN
Price
N/A
503
BRACKET HOLD DOWN
Price
N/A
504
SET SCREW 1/4-20 X 3/8
Price
N/A

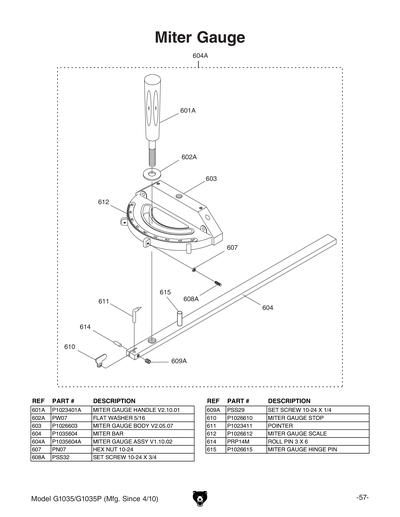

601A
MITER GAUGE HANDLE V2.10.01
Price
N/A
602A
FLAT WASHER 5/16
Price
N/A
603
MITER GAUGE BODY V2.05.07
Price
N/A
604
MITER BAR
Price
N/A
604A
MITER GAUGE ASSY V1.10.02
Price
N/A
607
HEX NUT 10-24
Price
N/A
608A
SET SCREW 10-24 X 3/4
Price
N/A
609A
SET SCREW 10-24 X 1/4
Price
N/A
610
MITER GAUGE STOP
Price
N/A
611
*DISCD*POINTER
Price
N/A
612
MITER GAUGE SCALE
Price
N/A
614
ROLL PIN 3 X 6
Price
N/A
615
MITER GAUGE HINGE PIN
Price
N/A
801V2
MACHINE ID LABEL CSA V2.03.11
Item is no longer available
Price
N/A
802
BELT POSITION LABEL
Price
N/A
803
ELECTRICITY 0.7W X 0.6H
Price
N/A
804
READ MANUAL 1.5W X 2.5H
Price
N/A
805
Nameplate - Mini
Price
N/A
806
ENTANGLEMENT HAZARD 1.5W X 2.5H
Price
N/A
807
FACE SHIELD/RESPIRATOR 1.5W X 2.5H
Price
N/A
808
AMPUTATION HAZARD LABEL 1.5 X 2.5
Price
N/A
809
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
810
GLASSES/RESPIRATOR 1.5W X 2.5H
Price
N/A
811
POLAR BEAR LOGO-LARGE 9.5W X 2.5H
Price
N/A
812
GRIZZLY.COM LABEL PB WHITE
Price
N/A
813
POLAR BEAR WHITE TOUCH-UP PAINT
Price
N/A
814
N/S GRIZZLY GREEN G1023S
Price
N/A
815
MODEL NUMBER LABEL
Price
N/A
MAN
MANUAL G1035/G1035P MFG 04.10 V7.06.12
Price
N/A
MANV2
MANUAL G1035/G1035P MFG 04.10 V7.06.12
Price
N/A
