Parts for M1014 - 7" x 12" 1 HP Metal-Cutting Bandsaw

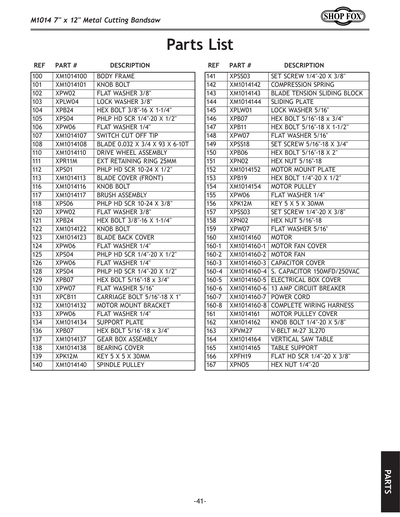

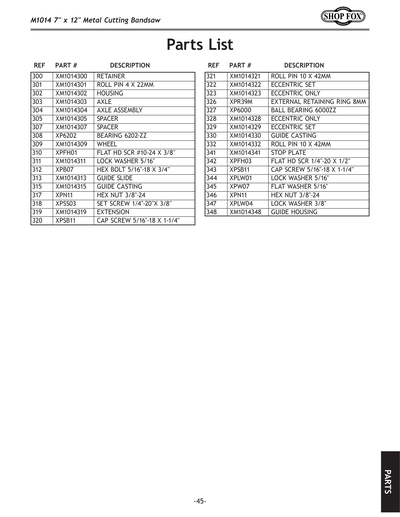

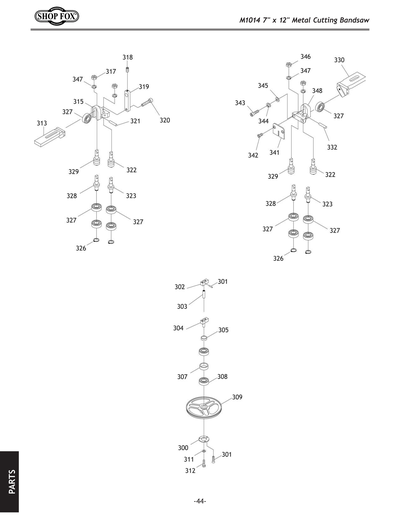

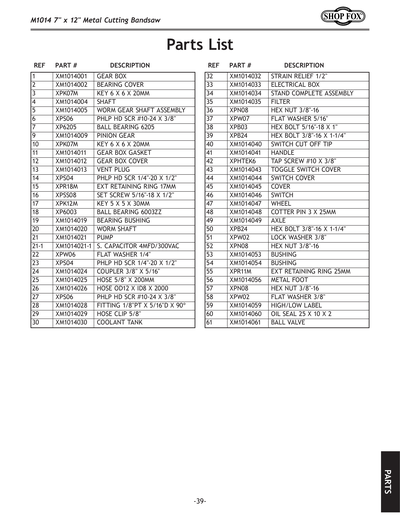

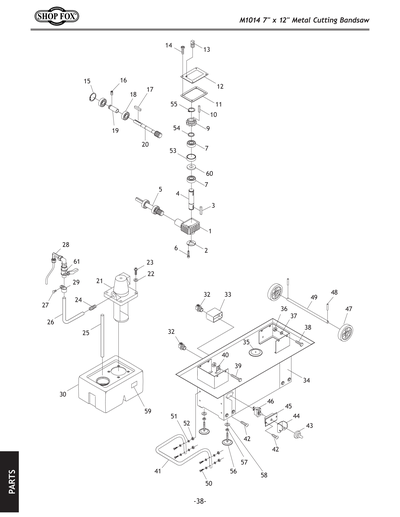

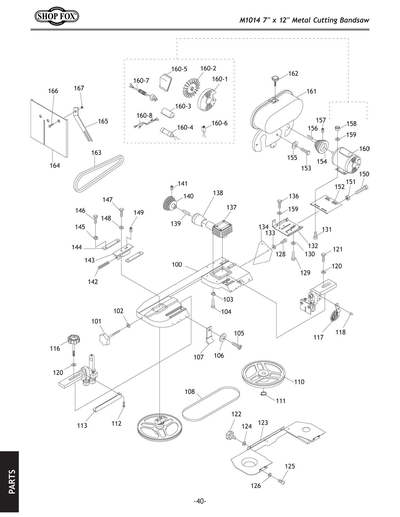

Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014
Part Diagram for M1014

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
BEARING 35MM X 17MM
Item is no longer available
Price
N/A
PXM1014001
GEARBOX HOUSING
Price
N/A
PXM1014002
BEARING COVER
Price
N/A
PXM1014004
TRANSMISSION WHEEL SHAFT
Price
N/A
PXM1014005
WORM GEAR SHAFT ASSEMBLY
Price
N/A
PXM1014009V2
WORM GEAR STEEL V2.10.11
Price
N/A
PXM1014011
GEARBOX GASKET
Price
N/A
PXM1014012
GEARBOX COVER
Price
N/A
PXM1014013
VENT PLUG
Price
N/A
PXM1014018
Bearing - 35mm x 17mm
Price
N/A
PXM1014019
BEARING BUSHING
Price
N/A
PXM1014020
WORM SHAFT
Price
N/A
PXM1014021
COOLANT PUMP MOTOR V2.07.09
Price
N/A
P
R CAPACITOR 4MFD 300VAC
Price
$15.15
PXM1014024
HOSE COUPLER 3/8 NPT X 5/16
Price
N/A
PXM1014025
HOSE 12 X 8 X 200MM
Price
N/A
PXM1014026
HOSE 12 X 8 X 2000MM
Price
N/A
PXM1014028
VALVE ASSEMBLY
Price
N/A
PXM1014029
HOSE CLIP 5/8"
Price
N/A
PXM1014030
COOLANT TANK
Price
N/A
PXM1014030-1
COOLANT TANK
Price
N/A
PXM1014032
STRAIN RELIEF 1/2 NPT NYLON
Price
N/A
PXM1014033
ELECTRICAL BOX
Price
N/A
P
Price
$321.00
P
Price
$112.10
PXM1014035
FILTERS
Price
N/A
PXM1014040
SWITCH SHUT-OFF TIP
Price
N/A
PXM1014041
CABINET HANDLE
Price
N/A
PXM1014043
TOGGLE SWITCH COVER
Price
N/A
PXM1014044
SWITCH BRACKET
Price
N/A
P
Price
$5.10
PXM1014047
STAND WHEEL
Price
N/A
PXM1014048
COTTER PIN 3 X 25MM STANDARD
Price
N/A
PXM1014049
STAND WHEEL AXLE
Price
N/A
PXM1014053
SPACER
Price
N/A
PXM1014054
Price
N/A
PXM1014056
LEVELING FOOT 3/8-16 X 3
Price
N/A
P
Price
$1.85
PXM1014061
VALVE ASSEMBLY
Price
N/A
P
Price
$134.55
P
Price
$413.80
PXM1014101
KNOB BOLT M10-1.5 X 50
Price
N/A
PXM1014107
SWITCH SHUT-OFF LATCH
Price
N/A
PXM1014108
BLADE 0.032 X 3/4 X 93 X 8T
Price
N/A
PXM1014110
DRIVE WHEEL
Price
N/A
PXM1014113
BLADE COVER, FRONT
Price
N/A
PXM1014116
KNOB BOLT M10-1.5 X 35
Price
N/A
PXM1014117
BRUSH ASSEMBLY
Price
N/A
PXM1014122
KNOB BOLT 1/4" X 20 X 3/8
Price
N/A
PXM1014123
BLADE BACK COVER
Price
N/A
PXM1014132
MOTOR MOUNT BRACKET
Price
N/A
PXM1014134
SUPPORT PLATE
Price
N/A
P
Price
$397.15
PXM1014138
SHAFT COVER
Price
N/A
PXM1014140
SPINDLE PULLEY
Price
N/A
PXM1014142
COMPRESSION SPRING 115 X 4
Price
N/A
PXM1014143
BLADE TENSION SLIDING BLOCK
Price
N/A
PXM1014144
SLIDING PLATE
Price
N/A
PXM1014152
MOTOR MOUNT
Price
N/A
PXM1014154
MOTOR PULLEY
Price
N/A
P
Price
$40.65
PXM1014160-1V3
MOTOR FAN COVER
Price
N/A
PXM1014160-2
MOTOR FAN
Price
N/A
PXM1014160-3
CAPACITOR COVER
Price
N/A
PXM1014160-4
S CAPACITOR 400MFD 250V 1-3/4 X 3-1/4
Price
N/A
PXM1014160-5V3
JUNCTION BOX
Price
N/A
PXM1014160-6
CIRCUIT BREAKER 13A KUOYUH 88-SERIES 1P
Price
N/A
PXM1014160-7
POWER CORD 14G 3W 84" 5-15 V3.01.08
Price
N/A
PXM1014160-8
COMPLETE WIRING HARNESS
Price
N/A
PXM1014160-9
JUNCTION BOX
Price
N/A
PXM1014160V3
MOTOR 1HP 115/230V 1-PH V3.01.18
Price
N/A
PXM1014161
MOTOR PULLEY COVER
Price
N/A
PXM1014162
KNOB BOLT 1/4" X 20 X 3/8
Price
N/A
PXM1014164
VERTICAL SAW TABLE
Price
N/A
PXM1014165
TABLE BRACKET
Price
N/A
P
Price
$278.80
PXM1014201
HANDWHEEL
Price
N/A
PXM1014201-1
HANDWHEEL HANDLE
Price
N/A
P
Price
$1.60
PXM1014205
SUPPORT PLATE
Price
N/A
PXM1014211
FIXED PLATE
Price
N/A
PXM1014212
ACME SCREW 22 X 5 X 480
Price
N/A
PXM1014213
ACME NUT ASSY 22 X 5
Price
N/A
PXM1014214
BRACKET
Price
N/A
PXM1014215
DOWEL PIN 5 X 34
Price
N/A
PXM1014216
SCALE
Price
N/A
PXM1014221
SPRING HANDLE BRACKET
Price
N/A
PXM1014223
EYE BOLT 3/8-16 X 4-1/2
Price
N/A
PXM1014226
TENSION SPRING 32 X 282
Price
N/A
PXM1014228
PIVOT BRACKET
Price
N/A
PXM1014229
SPRING BRACKET 75 X 25.4
Price
N/A
PXM1014237
VISE LOCK KNOB
Price
N/A
P
Price
$46.45
PXM1014241
VISE JAW, REAR
Price
N/A
PXM1014242
SUPPORT PLATE
Price
N/A
P
Price
$2.35
PXM1014248
SUPPORT ROD
Price
N/A
PXM1014249
BUSHING
Price
N/A
PXM1014251
CYLINDER SUPPORT, LOWER
Price
N/A
PXM1014252
SPACER 8 X 16 X 2
Price
N/A
PXM1014253
LEAF SCREW 5/16-18
Price
N/A
PXM1014254
STOP BLOCK
Price
N/A
PXM1014255
WORK STOP ROD
Price
N/A
P
Price
$44.00
PXM1014267
TOGGLE SWITCH KEDU HY29H
Price
N/A
PXM1014268
SWITCH BRACKET
Price
N/A
PXM1014272
CYLINDER SUPPORT, UPPER
Price
N/A
PXM1014280
CYLINDER ASSEMBLY RF-712N
Price
N/A
P
Price
$2.95
PXM1014304
WHEEL SHAFT ASSEMBLY
Price
N/A
P
Price
$5.20
P
Price
$9.00
PXM1014309
IDLER WHEEL
Price
N/A
P
Price
$25.50
PXM1014315
***SEE EXT. DESCRIPTION***
Price
N/A
P
Price
$7.10
P
Price
$7.15
P
Price
$31.25
PXM1014323
ECCENTRIC SHAFT
Price
N/A
PXM1014328
BEARING SHAFT
Price
N/A
P
Price
$26.80
P
Price
$25.50
P
Price
$2.50
PXM1014341
DEFLECTOR PLATE
Price
N/A
P
Price
$37.95
P
STRIPES FOR STAND 7' 6"
Price
$2.05
P
Price
$16.40
P
MACHINE ID LABEL V2.06.15
Price
$16.40
P
MACHINE ID LABEL V3.03.25
Price
$16.40
P
COMBO WARNING LABEL V2.03.25
Price
$4.25
P
Price
$4.25
P
Price
$4.25
P
Price
$17.25
P
MODEL NUMBER LABEL V2.03.25
Price
$17.25
P
Price
$16.65
P
Price
$55.05
