Parts for T1242 - 30 Ton Electric Hydraulic Shop Press

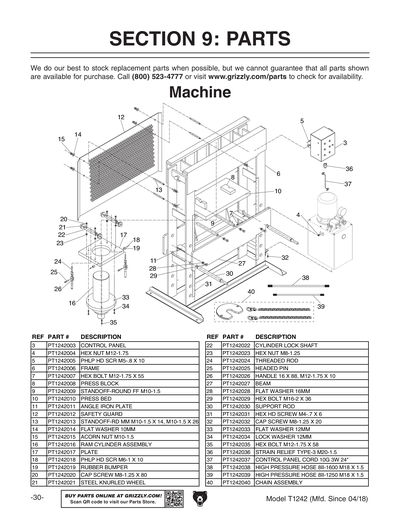

Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242
Part Diagram for T1242

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
PUMP/TANK ASSEMBLY
Price
N/A
3
Price
$250.15
4
HEX NUT M12-1.75
Price
N/A
5
PHLP HD SCR M5-.8 X 10
Price
N/A
6
Price
$2,781.60
7
HEX BOLT M12-1.75 X 55
Price
N/A
8
Price
$64.70
9
STANDOFF-ROUND FF M10-1.5
Price
$34.50
11
Price
$21.60
12
Price
$116.45
13
STANDOFF-RD MM M10-1.5X14, M10-1.5X26
Price
$6.50
14
FLAT WASHER 10MM
Price
N/A
15
ACORN NUT M10-1.5
Price
N/A
16
Price
$1,824.20
17
Price
$474.40
18
PHLP HD SCR M6-1 X 10
Price
N/A
19
Price
$6.50
20
CAP SCREW M8-1.25 X 80
Price
N/A
21
Price
$7.95
22
Price
$47.45
23
HEX NUT M8-1.25
Price
N/A
24
Price
$6.50
25
Price
$6.50
26
HANDLE 16 X 88, M12-1.75 X 10
Price
$10.85
27
Price
$405.40
28
FLAT WASHER 16MM
Price
N/A
29
Price
$5.45
30
Price
$144.90
31
Price
$2.20
32
CAP SCREW M8-1.25 X 20
Price
N/A
33
FLAT WASHER 12MM
Price
N/A
34
LOCK WASHER 12MM
Price
N/A
35
Price
$5.45
36
STRAIN RELIEF TYPE-3 M20-1.5
Price
$10.85
37
CONTROL PANEL CORD 10G 3W 24"
Price
$45.35
38
HIGH PRESSURE HOSE 8II-1600 M18 X 1.5
Price
$103.50
39
HIGH PRESSURE HOSE 8II-1250 M18 X 1.5
Price
$86.25
40
Price
$103.50
201
HYDRAULIC FLUID RESERVOIR
Price
$345.00
202
Price
$1,390.35
203
HEX NUT M10-1.5
Price
N/A
204
Price
$125.10
205
HEX BOLT M8-1.25 X 25
Price
N/A
206
Price
$21.60
207
Price
$8.65
208
Price
$46.40
209
Price
$301.90
210
HEX BOLT M10-1.5 X 50
Price
N/A
211
Price
$1,083.20
211-1
Price
$31.65
211-10
BALL BEARING 6206-2RS
Price
N/A
211-11
BALL BEARING 6206-2RS
Price
N/A
211-2
Price
$14.40
211-3
Price
$20.15
211-4
R CAPACITOR 45M 450V 2-1/2 X 4
Price
$129.25
211-5
Price
$20.15
211-6
S CAPACITOR 300M 250V 2 X 4
Price
$129.25
211-7
Price
$12.95
211-8
Price
$24.60
211-9
Price
$51.75
212
CAP SCREW M8-1.25 X 20
Price
N/A
213
Price
$81.95
214
Price
$603.75
215
PRESSURE ADJUSTMENT VALVE
Price
$802.15
216
Price
$47.45
217
Price
$13.40
301
Price
$10.85
302
FLAT WASHER 10MM
Price
N/A
303
Price
$409.70
304
SET SCREW M8-1.25 X 16
Price
N/A
305
Price
$94.90
306
Price
$219.95
307
Price
$15.15
308
GUIDANCE TAPE 15 X 2.5 X 382
Price
$62.60
309
Price
$4.70
311
Price
$370.20
312
Price
$323.45
313
Price
$6.90
314
GUIDANCE TAPE 20 X 3 X 165
Price
$56.10
315
Price
$3.65
316
O-RING 5.7 X 60
Price
N/A
317
Price
$6.90
318
Price
$116.45
319
Price
$69.15
401
MASTER POWER SWITCH SCHNEIDER 20A
Price
$124.85
402
CIRCUIT BREAKER SCHNEIDER D4 400V
Price
$185.45
403
CIRCUIT BREAKER SCHNEIDER D2 230V
Price
$56.10
404
TRANSFORMER TENGEN BK-50
Price
$77.65
405
CONTACTOR SCHN LC1D18 220V
Price
$120.75
406
OL RELAY SCHNEIDER LRD21 12-18A
Price
$129.40
407
LIMIT SWITCH TENGEN LXW5-11Q1
Price
$29.00
408
E-STOP SWITCH SCHNEIDER ZB2-BE102C
Price
$75.50
409
STOP BUTTON SCHNEIDER ZB2-BE101C
Price
$21.60
410
START BUTTON SCHNEIDER ZB2-BE102C
Price
$21.60
411
POWER LAMP SCHNEIDER XB2-BVB1LC
Price
$30.20
412
WORK LAMP SCHNEIDER XB2-BVB3LC
Price
$30.20
501
READ MANUAL 1.5W X 2.5H
Price
N/A
502
SAFETY GLASSES 1.5W X 2.5H
Price
N/A
503
Price
$9.40
504
PINCH INJURY 1.5W X 2.5H
Price
N/A
505
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
506
ELECTRICITY 0.5W X 0.4H
Price
N/A
507
Price
$8.65
508
Price
$5.65
509
Price
$5.65
510
GRIZZLY.COM LABEL 8.125",GREEN
Price
N/A
511
Price
$16.40
512
BEIGE REF G0555
Price
N/A
MAN
MANUAL T1242 MFD-04.18 V1.05.18
Price
$18.00
