Parts for T27400 - 3/4 HP Tool Post Grinder

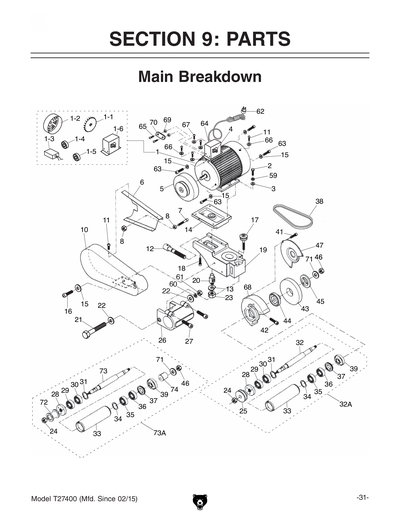

Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400
Part Diagram for T27400

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

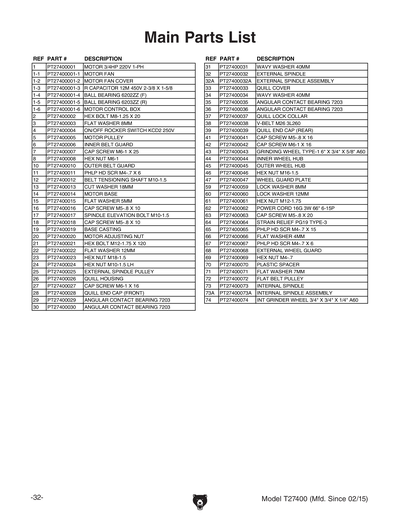

Ref #
Part #
Description
1
Price
$423.40
1-1
Price
$17.90
1-2
Price
$17.45
1-3
R CAPACITOR 12M 450V 2-3/8 X 1-5/8
Price
$38.15
1-4
BALL BEARING 6202ZZ
Price
N/A
1-5
BALL BEARING 6203ZZ
Price
N/A
1-6
Price
$29.15
2
HEX BOLT M8-1.25 X 20
Price
N/A
3
FLAT WASHER 8MM
Price
N/A
4
ON/OFF ROCKER SWITCH KCD2 250V
Price
$11.20
5
Price
$53.60
6
Price
$22.35
7
CAP SCREW M6-1 X 25
Price
N/A
8
HEX NUT M6-1
Price
N/A
10
Price
$86.95
11
PHLP HD SCR M4-.7 X 6
Price
N/A
12
BELT TENSIONING SHAFT M10-1.5
Price
$13.70
13
Price
$1.90
14
Price
$66.90
15
FLAT WASHER 5MM
Price
N/A
16
CAP SCREW M5-.8 X 10
Price
N/A
17
SPINDLE ELEVATION BOLT M10-1.5
Price
$15.85
18
CAP SCREW M5-.8 X 10
Price
N/A
19
Price
$182.95
20
Price
$9.00
21
HEX BOLT M12-1.75 X 120
Price
N/A
22
FLAT WASHER 12MM
Price
N/A
23
HEX NUT M18-1.5
Price
N/A
24
HEX NUT M10-1.5 LH
Price
N/A
25
EXTERNAL SPINDLE PULLEY
Price
$31.35
26
Price
$93.85
27
CAP SCREW M6-1 X 16
Price
N/A
28
Price
$9.00
29
BALL BEARING 6203Z
Price
N/A
30
BALL BEARING 6203Z
Price
N/A
31
Price
$1.90
32
Price
$102.85
32A
EXTERNAL SPINDLE ASSEMBLY
Price
$414.75
33
Price
$102.85
34
WAVY WASHER 32MM
Price
N/A
35
BALL BEARING 6203Z
Price
N/A
36
BALL BEARING 6203Z
Price
N/A
37
Price
$9.00
38
V-BELT M26 3L260
Price
N/A
39
Price
$9.00
41
CAP SCREW M5-.8 X 16
Price
N/A
42
CAP SCREW M6-1 X 16
Price
N/A
43
GRINDING WHEEL TYPE-1 150 X 20 X 32MM A60
Price
$62.60
43-1
BUSHING 16ID X 32OD X 18L
Price
$6.15
44
Price
$13.70
45
Price
$13.70
46
HEX NUT M16-1.5
Price
N/A
47

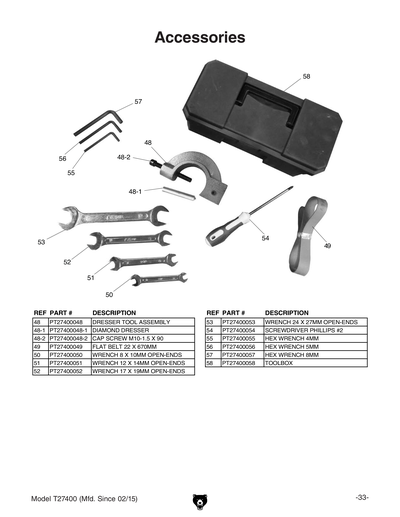

Price
$46.40
48
Price
$98.10
48-1
Price
$55.65
48-2
CAP SCREW M10-1.5 X 90
Price
N/A
49
Price
$29.00
50
WRENCH 8 X 10MM OPEN-ENDS
Price
N/A
51
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
52
WRENCH 17 X 19MM OPEN-ENDS
Price
N/A
53
WRENCH 24 X 27MM OPEN-ENDS
Price
N/A
54
SCREWDRIVER PHILLIPS #2
Price
N/A
55
HEX WRENCH 4MM
Price
N/A
56
HEX WRENCH 5MM
Price
N/A
57
HEX WRENCH 8MM
Price
N/A
58
Price
$35.70
59
LOCK WASHER 8MM
Price
N/A
60
LOCK WASHER 12MM
Price
N/A
61
HEX NUT M12-1.75
Price
N/A
62
POWER CORD 16G 3W 66" 6-15P
Price
$31.35
63
CAP SCREW M5-.8 X 20
Price
N/A
64
STRAIN RELIEF PG19 TYPE-3
Price
$3.65
65
PHLP HD SCR M4-.7 X 15
Price
N/A
66
FLAT WASHER 4MM
Price
N/A
67
PHLP HD SCR M4-.7 X 6
Price
N/A
68
Price
$75.85
69
HEX NUT M4-.7
Price
N/A
70
Price
$1.90
71
FLAT WASHER 7MM
Price
N/A
72
Price
$13.70
73
Price
$191.95
73A
INTERNAL SPINDLE ASSEMBLY
Price
$414.75
74
INT GRINDER WHEEL 3/4" X 3/4" X 1/4" A60
Price
$17.25
75
Price
$16.40

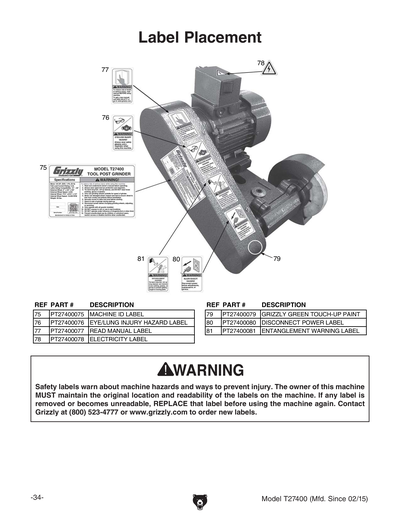

76
GLASSES/RESPIRATOR 1.5W X 2.5H
Price
N/A
77
READ MANUAL 1.5W X 2.5H
Price
N/A
78
ELECTRICITY 0.7W X 0.6H
Price
N/A
79
N/S GRIZZLY GREEN G1023S
Price
N/A
80
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
81
ENTANGLEMENT HAZARD 1.5W X 2.5H
Price
N/A
MAN
MANUAL T27400 MFD-03.15+ V1.07.15
Price
$14.65
