Parts for T32305 - Electric Log Splitter With Wide Wheel

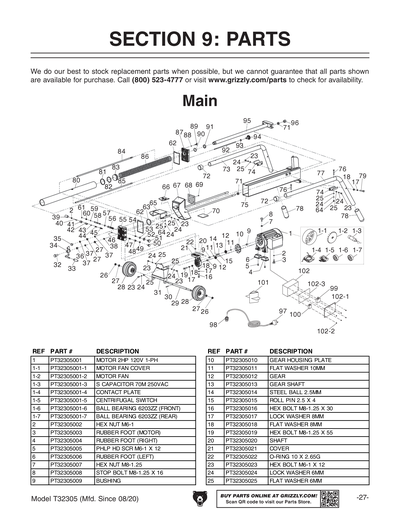

Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305
Part Diagram for T32305

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

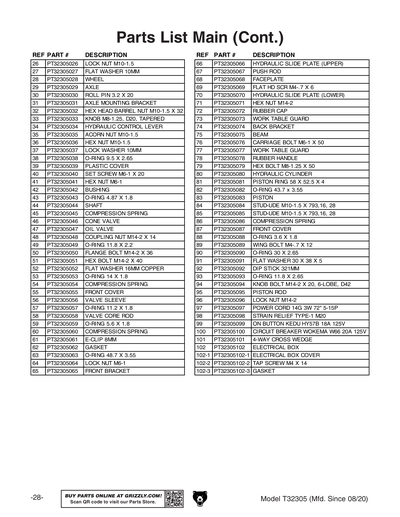

Ref #
Part #
Description
1
MOTOR 2HP 120V 1-PH
Item is no longer available
Price
N/A
1-1
MOTOR FAN COVER
Item is no longer available
Price
N/A
1-2
MOTOR FAN
Item is no longer available
Price
N/A
1-3
S CAPACITOR 70M 250VAC
Item is no longer available
Price
N/A
1-6
BALL BEARING 6203ZZ
Price
N/A
1-7
BALL BEARING 6203ZZ
Price
N/A
2
HEX NUT M6-1
Price
N/A
3
RUBBER FOOT (MOTOR)
Item is no longer available
Price
N/A
4
RUBBER FOOT (RIGHT)
Item is no longer available
Price
N/A
5
PHLP HD SCR M6-1 X 12
Price
N/A
6
RUBBER FOOT (RIGHT)
Price
N/A
7
HEX NUT M8-1.25
Price
N/A
8
STOP BOLT M8-1.25 X 16
Item is no longer available
Price
N/A
9
BUSHING
Item is no longer available
Price
N/A
10
GEAR HOUSING PLATE
Item is no longer available
Price
N/A
11
FLAT WASHER 10MM
Price
N/A
12
GEAR
Item is no longer available
Price
N/A
13
GEAR SHAFT
Item is no longer available
Price
N/A
14
STEEL BALL 2.5MM
Price
N/A
15
ROLL PIN 2.5 X 4
Item is no longer available
Price
N/A
16
HEX BOLT M8-1.25 X 30
Price
N/A
17
LOCK WASHER 8MM
Price
N/A
18
FLAT WASHER 8MM
Price
N/A
19
HEX BOLT M8-1.25 X 55
Price
N/A
20
SHAFT
Item is no longer available
Price
N/A
21
COVER
Item is no longer available
Price
N/A
22
O-RING 10 X 2.65G
Item is no longer available
Price
N/A
23
HEX BOLT M6-1 X 12
Price
N/A
24
LOCK WASHER 6MM
Price
N/A
25
FLAT WASHER 6MM
Price
N/A
26
LOCK NUT M10-1.5
Price
N/A
27
FLAT WASHER 10MM
Price
N/A
28
Price
$41.75
29
Price
$5.10
30
ROLL PIN 3.2 X 20
Item is no longer available
Price
N/A
31
AXLE MOUNTING BRACKET
Item is no longer available
Price
N/A
32
HEX HEAD BARREL NUT M10-1.5 X 32
Item is no longer available
Price
N/A
33
KNOB M8-1.25, D20, TAPERED
Item is no longer available
Price
N/A
34
HYDRAULIC CONTROL LEVER
Item is no longer available
Price
N/A
35
ACORN NUT M10-1.5
Price
N/A
36
HEX NUT M10-1.5
Price
N/A
37
LOCK WASHER 10MM
Price
N/A
38
O-RING 9.5 X 2.65
Item is no longer available
Price
N/A
39
PLASTIC COVER
Item is no longer available
Price
N/A
40
SET SCREW M6-1 X 20
Price
N/A
41
HEX NUT M6-1
Price
N/A
42
BUSHING
Item is no longer available
Price
N/A
43
O-RING 4.87 X 1.8
Item is no longer available
Price
N/A
44
SHAFT
Item is no longer available
Price
N/A
45
COMPRESSION SPRING
Item is no longer available
Price
N/A
46
CONE VALVE
Item is no longer available
Price
N/A
47
OIL VALVE
Item is no longer available
Price
N/A
48
COUPLING NUT M14-2 X 14
Item is no longer available
Price
N/A
49
O-RING 11.8 X 2.2
Item is no longer available
Price
N/A
50
FLANGE BOLT M14-2 X 36
Item is no longer available
Price
N/A
51
HEX BOLT M14-2 X 40
Price
N/A
52
FLAT WASHER 16MM COPPER
Item is no longer available
Price
N/A
53
O-RING 14 X 1.8
Item is no longer available
Price
N/A
54
COMPRESSION SPRING
Item is no longer available
Price
N/A
55
FRONT COVER
Item is no longer available
Price
N/A
56
VALVE SLEEVE
Item is no longer available
Price
N/A
57
O-RING 11.2 X 1.8
Item is no longer available
Price
N/A
58
VALVE CORE ROD
Item is no longer available
Price
N/A
59
O-RING 5.6 X 1.8
Item is no longer available
Price
N/A
60
COMPRESSION SPRING
Item is no longer available
Price
N/A
61
E-CLIP 8MM
Price
N/A
62
GASKET
Item is no longer available
Price
N/A
63
O-RING 48.7 X 3.55
Item is no longer available
Price
N/A
64
LOCK NUT M6-1
Price
N/A
65
FRONT BRACKET
Item is no longer available
Price
N/A
66
HYDRAULIC SLIDE PLATE (UPPER)
Item is no longer available
Price
N/A
67
PUSH ROD
Item is no longer available
Price
N/A
68
FACEPLATE
Item is no longer available
Price
N/A
69
FLAT HD SCR M4-.7 X 6
Price
N/A
70
HYDRAULIC SLIDE PLATE (LOWER)
Item is no longer available
Price
N/A
71
HEX NUT M14-2
Price
N/A
72
Price
$1.90
73
WORK TABLE GUARD
Item is no longer available
Price
N/A
74
BACK BRACKET
Item is no longer available
Price
N/A
75
BEAM
Item is no longer available
Price
N/A
76
CARRIAGE BOLT M6-1 X 50
Price
N/A
77
WORK TABLE GUARD
Price
N/A
78
Price
$2.05
79
HEX BOLT M8-1.25 X 50
Price
N/A
80
HYDRAULIC CYLINDER
Item is no longer available
Price
N/A
81
PISTON RING 58 X 52.5 X 4
Item is no longer available
Price
N/A
82
Price
$1.49
83
PISTON
Item is no longer available
Price
N/A
84
STUD-UDE M10-1.5 X 793,16, 28
Item is no longer available
Price
N/A
85
STUD-UDE M10-1.5 X 793,16, 28
Price
N/A
86
COMPRESSION SPRING
Item is no longer available
Price
N/A
87
FRONT COVER
Item is no longer available
Price
N/A
88
O-RING 3.6 X 1.8
Item is no longer available
Price
N/A
89
WING BOLT M4-.7 X 12
Item is no longer available
Price
N/A
90
O-RING 30 X 2.65
Item is no longer available
Price
N/A
91
FLAT WASHER 30 X 38 X 5
Item is no longer available
Price
N/A
92
DIP STICK 321MM
Item is no longer available
Price
N/A
93
O-RING 11.8 X 2.65
Item is no longer available
Price
N/A
94
KNOB BOLT M14-2 X 20, 6-LOBE, D42
Item is no longer available
Price
N/A
95
PISTON ROD
Item is no longer available
Price
N/A
96
LOCK NUT M14-2
Price
N/A
97
POWER CORD 14G 3W 72" 5-15P
Item is no longer available
Price
N/A
98
STRAIN RELIEF TYPE-1 M20
Item is no longer available
Price
N/A
99
ON BUTTON KEDU HY57B 18A 125V
Item is no longer available
Price
N/A
100
CIRCUIT BREAKER WOKEMA W66 20A 125V
Item is no longer available
Price
N/A
101
***SEE EXT. DESCRIPTION***
Item is no longer available
Price
N/A
102
ELECTRICAL BOX
Item is no longer available
Price
N/A
102-1
ELECTRICAL BOX COVER
Item is no longer available
Price
N/A
102-2
TAP SCREW M4 X 14
Price
N/A
102-3
Price
$1.49
201

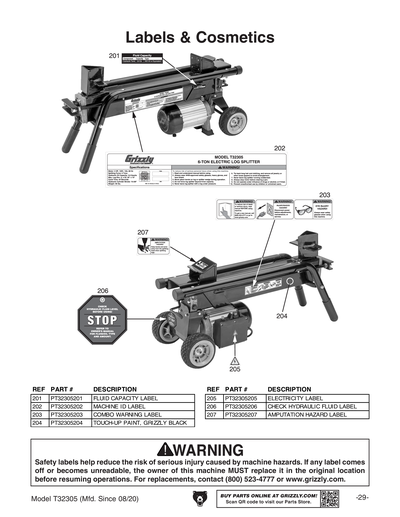

FLUID CAPACITY LABEL
Item is no longer available
Price
N/A
202
MACHINE ID LABEL
Item is no longer available
Price
N/A
203
COMBO WARNING LABEL
Item is no longer available
Price
N/A
204
GLOSSY BLACK
Price
N/A
205
ELECTRICITY 0.7W X 0.6H
Price
N/A
206
STOP OIL FILL TAG 4W X 4H
Price
N/A
207
AMPUTATION HAZARD LABEL
Item is no longer available
Price
N/A
MAN

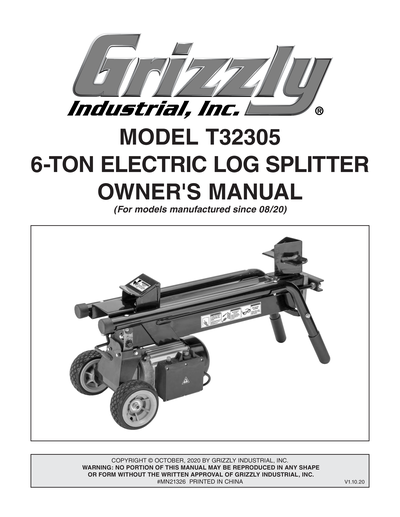

MANUAL T32305 MFD-08.20+ V1.09.20
Item is no longer available
Price
N/A
