Parts for W1674 - 2 HP Shaper

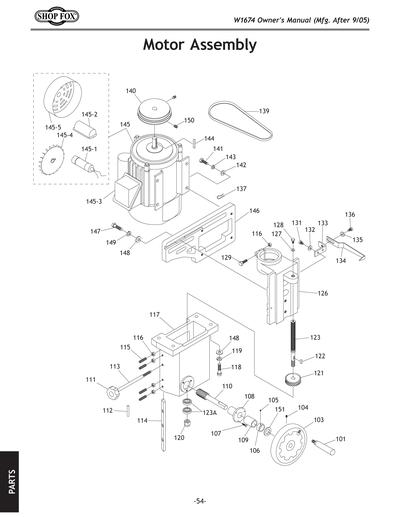

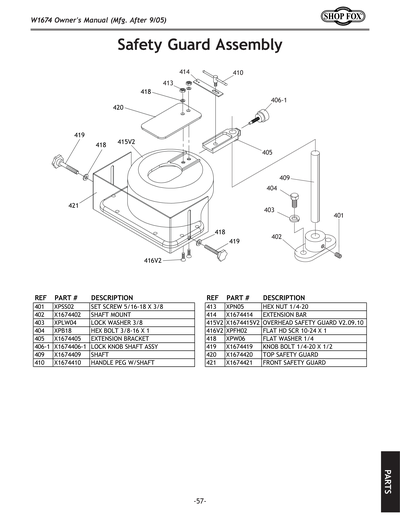

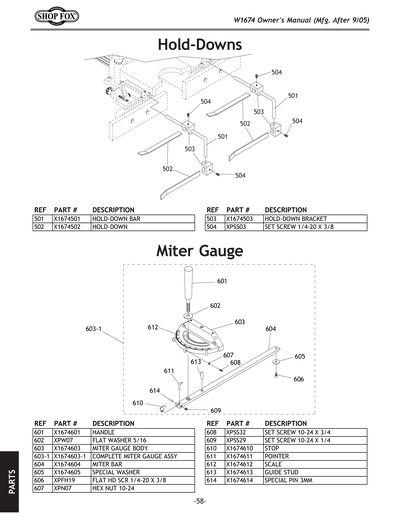

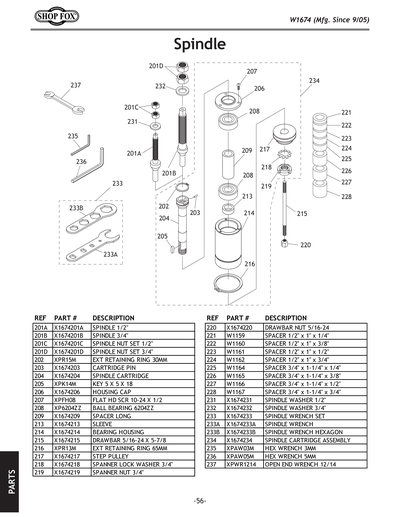

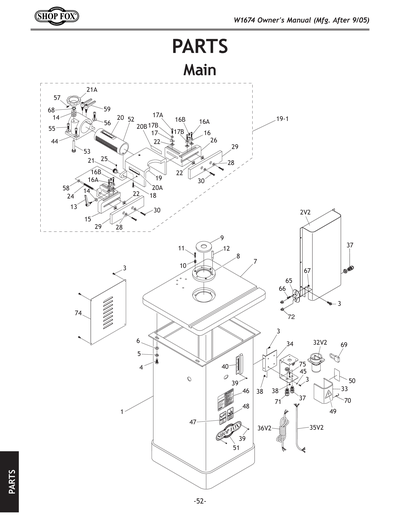

Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674
Part Diagram for W1674

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
1
Price
$290.20
2
MOTOR COVER W/O U OPENING V1.08.00
Price
$24.30
2V2
MOTOR COVER W/U OPENING V2.09.05
Price
$30.80
3
X1674003
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
4
X1674004
Now: PB21
HEX BOLT 3/8-16 X 3/4
Price
N/A
5
LOCK WASHER 3/8
Price
N/A
6
X1674006
Now: PW02
FLAT WASHER 3/8
Price
N/A
7
Price
$550.70
8
Price
$44.85
9
INNER TABLE INSERT
Price
N/A
10
BARREL SCREW 7/16-14 X 12
Price
$2.25
11
FLAT HD SCR 10-24 X 3/4
Price
N/A
12
Price
$1.49
13
Price
$12.35
14
X1674014
Now: PW07
FLAT WASHER 5/16
Price
N/A
15
Price
$35.30
16
Price
$7.25
16A
CAP SCREW 1/4-20 X 1/2
Price
N/A
16B
SET SCREW 1/4-20 X 3/8
Price
N/A
17
Price
$1.60
17A
PHLP HD SCR 1/4-20 X 3/8
Price
N/A
17B
FLAT WASHER 1/4
Price
N/A
18
CAP SCREW 1/4-20 X 3/8
Price
N/A
19
Price
$31.50
19-1
COMPLETE FENCE ASSEMBLY
Price
$547.00
19A
COMPLETE FENCE ASSEMBLY
Price
N/A
20
Price
$3.65
20A
FENCE HOUSING SCALE LEFT
Price
$3.65
20B
FENCE HOUSING SCALE RIGHT
Price
$3.65
21
Price
$4.50
21A
Price
$18.70
22
Price
$2.50
23
HOLD-DOWN BAR BRACKET
Price
N/A
24
FENCE SCREW 3/8-16 X 3-19/32
Price
$7.65
25
SET SCREW 1/4-20 X 5/16
Price
N/A
26
Price
$59.30
28
X1674028
Now: PW06
FLAT WASHER 1/4
Price
N/A
29
Price
$5.10
30
X1674030
Now: PS12
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
31
Price
$6.65
32
*DISCD*FWD/REV SWITCH
Price
N/A
32V2
LOCKING F/R SWITCH V2.09.10
Price
$67.05
33
Price
$6.65
34
Price
$3.55
35
Price
$5.85
35V2
MOTOR CORD 14G 5W 86CM V2.09.10
Price
$8.70
36
Price
$10.80
36V2
PWR CORD 14G 3W 366CM 6-15P V2.09.10
Price
$50.15
37
STRAIN RELIEF M15 TYPE-2
Price
N/A
38
X1674038
Now: PN07
HEX NUT 10-24
Price
N/A
39
TAP SCREW #8 X 3/8
Price
N/A
40
Price
$1.70
42
Price
$1.80
44
FENCE ADJUSTMENT BRACKET
Price
$25.65
45
EXT TOOTH WASHER #10
Price
N/A
46
Price
$16.40
47
SAFETY GLASSES 2W X 3.3H V2.04.08
Price
N/A
48
DISCONNECT 220V 2W X 3.3H
Price
N/A
49
ELECTRICITY 1.4W X 1.2H
Price
N/A
50
READ MANUAL 2W X 3.3H V2.07.05
Price
N/A
51
SHOP FOX NAMEPLATE-MEDIUM
Price
N/A
52
Price
$28.95
53
Price
$4.85
55
CAP SCREW 3/8-24 X 1
Price
N/A
56
X1674056
Now: PW07
FLAT WASHER 5/16
Price
N/A
57
SET SCREW 1/4-20 X 3/8
Price
N/A
58
X1674058
Now: PW06
FLAT WASHER 1/4
Price
N/A
59
Price
$12.00
62
ADJUSTMENT KNOB
Price
N/A
63
FENCE HOUSING SCALE LEFT
Price
N/A
64
FENCE HOUSING SCALE RIGHT
Price
N/A
65
Price
$3.35
66
X1674066
Now: PS01
PHLP HD SCR 10-24 X 1/2
Price
N/A
67
X1674067
Now: PN07
HEX NUT 10-24
Price
N/A
68
PINION SHAFT EXT RETAINING RING
Price
$1.85
69
Price
$7.15
70
Price
$1.60
71
STRAIN RELIEF STD M20 STRAIGHT
Price
$4.85
72
STRAIN RELIEF SNAP-IN M8
Price
$1.70
73
STRAIN RELIEF STD M16 STRAIGHT
Price
$3.40
74
Price
$29.65
75
FLANGE SCREW 10-24 X 3/8
Price
N/A
101
Price
$14.50
103
Price
$54.35
104
SET SCREW 5/16-18 X 3/8
Price
N/A
105
SET SCREW 1/4-20 X 1/4
Price
N/A
106
Price
$4.50
107
CAP SCREW 1/4-20 X 1/2
Price
N/A
108
Price
$14.85
109
Price
$8.20
110
Price
$18.30
111
HAND KNOB ASSEMBLY
Price
N/A
112
ROLL PIN 3 X 15
Price
N/A
113
Price
$6.65
114
Price
$7.00
115
SET SCREW 5/16-18 X 1-1/2
Price
N/A
116
X1674116
Now: PN02
HEX NUT 5/16-18
Price
N/A
117
ELEVATION HOUSING
Price
N/A
118
X1674118
Now: PB25
HEX BOLT 3/8-16 X 1-3/4
Price
N/A
119
LOCK WASHER #10
Price
N/A
120
ELEVATION HOUSING LOCK NUT
Price
$1.49
121
Price
$20.95
122
KEY 5 X 5 X 15
Price
N/A
123
LEADSCREW 5/8-10 X 4-5/8
Price
$16.65
123A
THRUST BEARING 51102
Price
N/A
126
SPINDLE SLIDE
Price
N/A
127
X1674127
Now: PW07
FLAT WASHER 5/16
Price
N/A
128
HEX BOLT 5/16-18 X 3/4 LH
Price
N/A
129
X1674129
Now: PB11
HEX BOLT 5/16-18 X 1-1/2
Price
N/A
131
X1674131
Now: PB19
HEX BOLT 1/4-20 X 1/2
Price
N/A
132
X1674132
Now: PW06
FLAT WASHER 1/4
Price
N/A
133
Price
$4.95
134
Price
$1.70
135
X1674135
Now: PW07
FLAT WASHER 5/16
Price
N/A
136
X1674136
Now: PB15
HEX BOLT 5/16-18 X 3/8
Price
N/A
137
Price
$1.70
139
V-BELT 7 X 600L
Price
N/A
140
Price
$43.35
141
X1674141
Now: PB12
HEX BOLT 5/16-18 X 1-1/4
Price
N/A
142
X1674142
Now: PW07
FLAT WASHER 5/16
Price
N/A
143
LOCK WASHER 5/16
Price
N/A
144
KEY 5 X 5 X 30
Price
N/A
145
MOTOR 2HP 110/220V 1PH 60HZ
Price
$450.75
145-1
S CAPACITOR 400M 125V 2 X 3-1/2
Price
N/A
145-2
Price
$1.95
145-3
Price
$2.20
145-4
Price
$5.20
145-5
Price
$6.25
146
MOTOR MOUNT PLATE
Price
N/A
147
X1674147
Now: PB16
HEX BOLT 3/8-16 X 1-1/2
Price
N/A
148
X1674148
Now: PW02
FLAT WASHER 3/8
Price
N/A
149
LOCK WASHER 3/8
Price
N/A
150
SET SCREW 5/16-18 X 3/8
Price
N/A
151
FLAT WASHER 16MM
Price
N/A
201
SPINDLE 1/2"
Price
N/A
201A
Price
$23.60
201B
Price
$24.25
201C
Price
$7.25
201D
SPINDLE NUT 3/4" 2PC SET
Price
N/A
202
EXT RETAINING RING 30MM
Price
N/A
203
Price
$3.35
204
SPINDLE CARTRIDGE
Price
N/A
205
KEY 5 X 5 X 18
Price
N/A
206
Price
$10.35
207
FLAT HD SCR 10-24 X 1/2
Price
N/A
208
BALL BEARING 6204ZZ
Price
N/A
209
Price
$5.50
210
SPINDLE 3/4"
Price
N/A
211
SPINDLE NUT SET 1/2"
Price
N/A
212
SPINDLE NUT 3/4" 2PC SET
Price
N/A
213
Price
$2.95
214
BEARING HOUSING
Price
N/A
214-1
SPINDLE CARTRIDGE ASSEMBLY
Price
N/A
214A
SPINDLE CARTRIDGE ASSEMBLY
Price
N/A
215
DRAWBAR 5/16-24 X 5-7/8
Price
$2.25
216
EXT RETAINING RING 65MM
Price
N/A
217
Price
$18.15
218
SPANNER LOCKED WASHER 3/4"
Price
$1.49
219
Price
$0.00
220
Price
$2.25
221
Spacer - 1/2" ID x 1" OD x 1/4" H
Price
N/A
222
Spacer - 1/2" ID x 1" OD x 3/8" H
Price
N/A
223
Spacer - 1/2" ID x 1" OD x 1/2" H
Price
N/A
224
Spacer - 1/2" ID x 1" OD x 3/4" H
Price
N/A
225
Spacer - 3/4" ID x 1-1/4" OD x 1/4" H
Price
N/A
226
Spacer - 3/4" ID x 1-1/4" OD x 3/8" H
Price
N/A
227
Spacer - 3/4" ID x 1-1/4" OD x 1/2" H
Price
N/A
228
Spacer - 3/4" ID x 1-1/4" OD x 3/4" H
Price
N/A
231
Price
$3.80
232
Price
$3.80
233
Price
$8.65
233A
Price
$13.10
233B
Price
$4.40
234
SPINDLE CARTRIDGE ASSEMBLY
Price
$189.50
235
HEX WRENCH 3MM
Price
N/A
236
HEX WRENCH 5MM
Price
N/A
237
WRENCH 12 X 14MM OPEN-ENDS
Price
N/A
401
SET SCREW 5/16-18 X 3/8
Price
N/A
402
Price
$14.25
403
LOCK WASHER 3/8
Price
N/A
404
X1674404
Now: PB18
HEX BOLT 3/8-16 X 1
Price
N/A
405
Price
$20.45
406
LOCK KNOB SHAFT ASSY
Price
N/A
406-1
Price
$7.60
407
LOCK KNOB SHAFT ASSY
Price
N/A
408
Price
$1.80
409
Price
$3.35
410
Price
$6.75
411
HANDLE PEG W/ SHAFT
Price
N/A
412
HANDLE PEG W/ SHAFT
Price
N/A
413
X1674413
Now: PN05
HEX NUT 1/4-20
Price
N/A
414
Price
$3.75
415
Price
$26.10
415V2
OVERHEAD SAFETY GUARD V2.09.10
Price
$71.40
416
FLAT HD SCR 1/4-20 X 5/8
Price
N/A
417
Price
$8.15
419
KNOB BOLT 1/4-20 X 3/8
Price
N/A
420
Price
$9.40
421
Price
$16.95
441
EXTENSION BAR
Price
N/A
501
Price
$5.60
502
Price
$4.25
503
Price
$3.00
504
SET SCREW 1/4-20 X 3/8
Price
N/A
601
Price
$4.15
602
X1674602
Now: PW07
FLAT WASHER 5/16
Price
N/A
603
Price
$23.10
603-1
COMPLETE MITER GAUGE ASSY
Price
$89.70
603A
COMPLETE MITER GAUGE ASSY
Price
N/A
604
Price
$13.90
605
MITER BAR WASHER 10.5 X 22 X 3.9T
Price
$1.49
606
FLAT HD SCR 1/4-20 X 3/8
Price
N/A
607
X1674607
Now: PN07
HEX NUT 10-24
Price
N/A
608
SET SCREW 10-24 X 3/4
Price
N/A
609
SET SCREW 10-24 X 1/4
Price
N/A
610
Price
$1.49
611
POINTER
Price
N/A
612
MITER GAUGE SCALE
Price
N/A
613
Price
$3.05
614
Price
$1.80
615
Price
$19.10
616
Price
$17.05
700
Price
$265.80
700-1
Price
$30.95
700-2
Price
$15.55
700-3
*DISCD*SPACER BAG 10
Item is no longer available
Price
N/A
701
SHOP FOX CREAM WHITE REF G4790
Price
N/A
702
Price
$10.25
BOX1
Price
$93.30
BOX2
COMPLETE FENCE ASSEMBLY BOX 2
Price
$541.60
BOX3
COMPLETE HARDWARE BOX 3
Price
$210.80
MAN
Price
$18.25
