Parts for W1868 - 2 HP Portable Cyclone Dust Collector

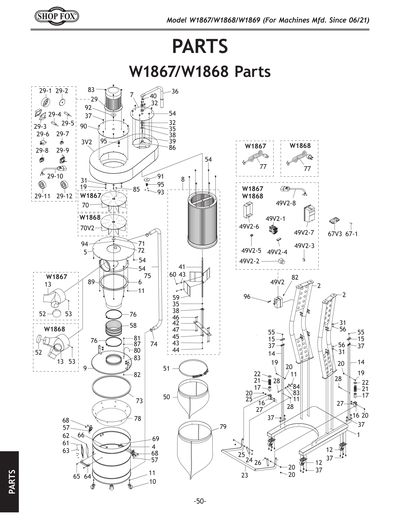

Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868
Part Diagram for W1868

IMPORTANT: Parts may have multiple versions that have changed over time. This will be indicated by V1, V2, V3, etc. in the parts description, followed by the version month and year that it was first used. Example: V2.01.17 indicates version 2 of a part went into use in January 2017. Please reference the manufacture date on the ID Label for your machine to ensure you are selecting the correct part when multiple versions are indicated.

If you cannot locate your part below, please contact our tech support department at techsupport@grizzly.com or 570-546-9663.

Please note: All parts ship out of our Springfield, Missouri facility.

Ref #
Part #
Description
2
SUPPORT LEG
Price
N/A
3
IMPELLER HOUSING
Price
N/A
3V2
IMPELLER HOUSING V2.06.21
Price
N/A
4
COLLECTION DRUM, 20 GALLON
Price
N/A
5
Price
$335.80
6
Price
$146.40
7
FILTER COVER PLATE
Price
N/A
8
Replacement Filter for G0860 & G0861
Price
N/A
9
COLLECTION DRUM LID
Price
N/A
10
CASTER 2", SWIVEL
Price
N/A
11
X1868011
Now: PN02
HEX NUT 5/16-18
Price
N/A
12
*** USE P0860012***
Price
N/A
13
***SEE EXT DESCRIPTION***
Item is no longer available
Price
N/A
13V2
INLET ADAPTER 7" X 4" X 3 (PC) V2.01.22
Price
N/A
14
LOCK HANDLE GUIDE
Price
N/A
15
MOUNTING PLATE
Price
N/A
16
*** USE P0860016***
Price
N/A
17
COPPER PLATE
Price
N/A
18
X1868018
Now: PB19
HEX BOLT 1/4-20 X 1/2
Price
N/A
19
X1868019
Now: PB03
HEX BOLT 5/16-18 X 1
Price
N/A
20
LOCK NUT 5/16-18
Price
N/A
21
COMPRESSION SPRING 3 X 33 X 70
Price
N/A
22
SPRING RETAINER
Price
N/A
23
DRUM LOCK HANDLE
Price
N/A
24
LOCK HANDLE LINK
Price
N/A
25
FLAT WASHER 3/8 PLASTIC
Price
N/A
26
BUTTON HD CAP SCR 5/16-18 X 3/4
Price
N/A
27
X1868027
Now: PW07
FLAT WASHER 5/16
Price
N/A
28
X1868028
Now: PB22
HEX BOLT 5/16-18 X 1-3/4
Price
N/A
29
Price
$527.55
29-1
Price
$25.05
29-10
MOTOR CORD W/PLUG 14G 3W 30"
Price
N/A
29-11
BALL BEARING 6203-2RS
Price
N/A
29-12
BALL BEARING 6205-2RS
Price
N/A
29-2
MOTOR FAN
Price
N/A
29-3
Price
$13.50
29-4
R CAPACITOR 30M 250V 1-3/8 X 2-3/8
Price
N/A
29-5
***USE P0860029-5***
Price
N/A
29-6
CIRCUIT BREAKER ZING EAR ZE-700 15A
Item is no longer available
Price
N/A
29-7
STRAIN RELIEF TYPE-2 15MM
Price
N/A
29-8
Price
$20.30
29-9
Price
$22.00
29V2
MOTOR 2HP 220V 1-PH V2.12.23
Price
$677.25
29V2-1
MOTOR FAN COVER
Price
N/A
29V2-11
BALL BEARING 6203-2RS
Price
N/A
29V2-12
BALL BEARING 6205-2RS
Price
N/A
29V2-14
CIRCUIT BOARD
Price
N/A
29V2-2
MOTOR FAN
Price
N/A
29V2-4
R CAPACITOR 30M 250V 1-3/8 X 2-3/8
Price
N/A
29V2-5
S CAPACITOR 300M 125V 1-3/8 X 2-5/8
Price
N/A
29V2-6
CIRCUIT BREAKER ZING EAR ZE-700 15A
Price
N/A
29V2-7
STRAIN RELIEF TYPE-2 15MM
Price
N/A
29V2-8
CENTRIFUGAL SWITCH
Price
N/A
29V2-9
CONTACT PLATE
Price
N/A
31
FENDER WASHER 5/16
Price
N/A
32
RUBBER GASKET 43MM
Price
N/A
33
BEARING RETAINER, UPPER
Price
N/A
34
PHLP HD SCR M5-.8 X 8
Price
N/A
35
SLEEVE BEARING 12 X 14 X 6MM
Price
N/A
36
***USE P0860036***
Price
N/A
37
FLANGE BOLT 5/16-18 X 1/2
Price
N/A
38
BEARING RETAINER, LOWER
Price
N/A
39
PADDLE HANDLE SPINDLE
Price
N/A
40
HEX BOLT M6-1 X 16
Price
N/A
41
FILTER PADDLE SPINDLE
Price
N/A
42
PADDLE SPINDLE BRACKET
Price
N/A
43
X1868043
Now: PW06
FLAT WASHER 1/4
Price
N/A
44
PHLP HD SCR M6-1 X 10
Price
N/A
45
PHLP HD SCR M5-.8 X 8
Price
N/A
46
PADDLE SPINDLE BRACKET RETAINER
Price
N/A
47
PHLP HD SCR M5-.8 X 15
Price
N/A
48
FENDER WASHER 1/4
Price
N/A
49
MAG SWITCH NHD MS1-12D 220V
Price
$284.55
49-1
CONTACTOR NHD C-12D10 220V
Price
$74.80
49-2
*DISCD*E-STOP SWITCH NHD NPB22-H
Price
N/A
49-3
CONTACT BLOCK NHD CB-01
Price
N/A
49-4
REMOTE CONTROL RECEIVER V1
Price
$133.15
49-4V2
REMOTE CONTROL RECEIVER
Price
N/A
49-5
STRAIN RELIEF TYPE-3 M20-1.5
Price
N/A
49-6
Price
$28.95
49-7
MAG SWITCH COVER
Price
N/A
49-8
PHLP HD SCR 10-24 X 3/4
Price
N/A
49-9
HEX NUT 10-24
Price
N/A
49V2
MAG SWITCH SDE MP-09 220V V2.06.21
Price
$301.30
49V2-1
CONTACTOR SDE MA-09 220V
Price
$109.65
49V2-2
E-STOP SWITCH KEDU HY57B
Price
N/A
49V2-3
CONTACT BLOCK SDE CP
Price
N/A
49V2-4
REMOTE CONTROL RECEIVER
Price
N/A
49V2-5
STRAIN RELIEF TYPE-3 M20-1.5
Price
N/A
49V2-6
Price
$15.15
49V2-7
Price
$15.15
49V2-8
MAG SWITCH CORD W/PLUG 14G 3W
Price
N/A
50
Filter Bag 20" x 23"
Price
N/A
51
BAG CLAMP 15"
Price
N/A
52
INLET ADAPTER CAP 4"
Price
N/A
53
X1868053
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
54
FLANGE BOLT 5/16-18 X 3/4
Price
N/A
55
FLAT HD SCR 5/16-18 X 1-1/4
Price
N/A
56
BUTTON HD CAP SCR 5/16-18 X 1/2
Price
N/A
57
COLLECTION DRUM LID LATCH
Price
N/A
58
FLEX HOSE 8" X 7"
Price
N/A
59
FILTER PADDLE
Price
N/A
60
HEX BOLT M6-1 X 12
Price
N/A
61
FOAM GASKET 120 X 140MM
Price
N/A
62
DRUM WINDOW 120 X 140MM POLYCARBONATE
Price
N/A
63
RIVET 2 X 4MM NAMEPLATE, ALUMINUM
Price
N/A
64
COLLECTION DRUM HANDLE
Price
N/A
65
X1868065
Now: PS12
PHLP HD SCR 1/4-20 X 5/8
Price
N/A
66
ACORN NUT 1/4-20
Price
N/A
67
Price
$79.90
67-1
REMOTE BATTERY TYPE A27 12V
Price
N/A
67V2
***USE P0860067V2***
Price
N/A
67V3
REMOTE CONTROL V3.06.21
Price
N/A
68
PHLP HD SCR M4-.7 X 8
Price
N/A
69
LOCK NUT M4-.7
Price
N/A
70
*** USE P0861070V2***
Price
N/A
70V2
IMPELLER 12-3/4" V2.03.19
Price
N/A
71
IMPELLER WASHER 6 X 38 X 4MM
Price
N/A
72
CAP SCREW M6-1 X 30
Price
N/A
73
***USE P0862073***
Price
N/A
74
HOSE CLAMP 1-3/4"
Price
N/A
75
***USE P0860075***
Price
N/A
76
HOSE CLAMP 8-1/2"
Price
N/A
77
POWER CORD 14G 3W 72" 6-15P V1
Price
$49.85
78
VACUUM RING
Price
N/A
79
Collection Bag 30" x 41"
Price
N/A
80
GROUND WIRE 18G 17-1/2"
Price
N/A
81
X1868081
Now: PS06
PHLP HD SCR 10-24 X 3/8
Price
N/A
82
X1868082
Now: PN07
HEX NUT 10-24
Price
N/A
83
FLANGE NUT 5/16-18
Price
N/A
84
LOCK HANDLE STOP
Price
N/A
85
KEY 7 X 7 X 29
Price
N/A
86
CAP SCREW M6-1 X 16
Price
N/A
87
EXT TOOTH WASHER #10
Price
N/A
89
FOAM GASKET 1560 X 35 X 3MM
Price
N/A
90
MOTOR PLATE V1
Price
N/A
91
FIXED PLATE
Price
N/A
92
RUBBER GASKET
Price
N/A
95
STRAIN RELIEF TYPE-3 M16-2
Price
N/A
96
X1868096
Now: PS08
PHLP HD SCR 10-24 X 3/4
Price
N/A
101
Price
$16.40
102
ELECTRICITY 0.7W X 0.6H
Price
N/A
103
Price
$3.35
104
READ MANUAL 2.8W X 1.5H
Price
N/A
105
EYE/EAR/LUNG 1.5W X 2.5H
Price
N/A
106
SHOP FOX WHITE M1006
Price
N/A
107
BLACK TRIM TAPE
Price
N/A
108
GLOSSY BLACK
Price
N/A
109
SHOP FOX NAMEPLATE-MEDIUM
Price
N/A
110
DISCONNECT 110V 1.5W X 2.5H
Price
N/A
BOX3
COMPLETE BOX 3 OF 3 FOR W1868
Price
$461.60
MAN
MANUAL W1867-69 MFD-11.18-05.20 V1.01.19
Price
N/A
MANV3
MANUAL W1867-69 MFD-06.21+ V3.06.21
Price
N/A
